Бензонасос GCh 97 4L



Кликните для увеличения

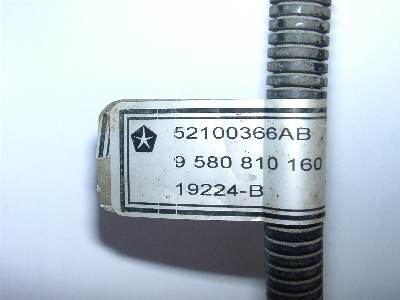

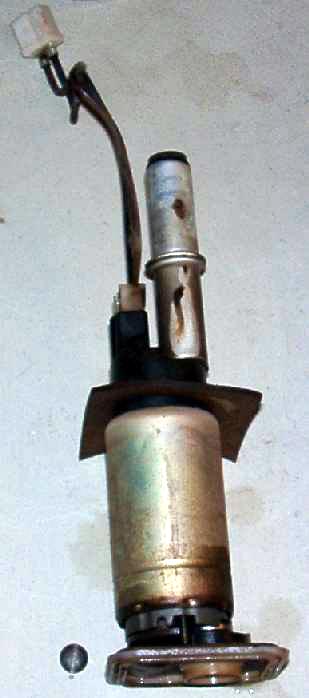

Каталожный номер - 52100366AB. Второй строкой идет каталожный номер Bosch - 9 580 810 160.



Кликните для увеличения

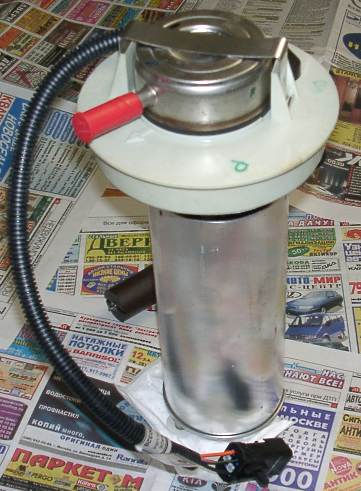

Новый бензонасос. На информационной табличке - сделано в США. Новый насос идет в сборе с фильтром. Расклад цен такой: 260-300уе насос в сборе. Из них 100уе - это фильтр (наверху насоса с красной заглушкой топливопровода). Насос без фильтра-регулятора, соответственно, 160-200.



Кликните для увеличения

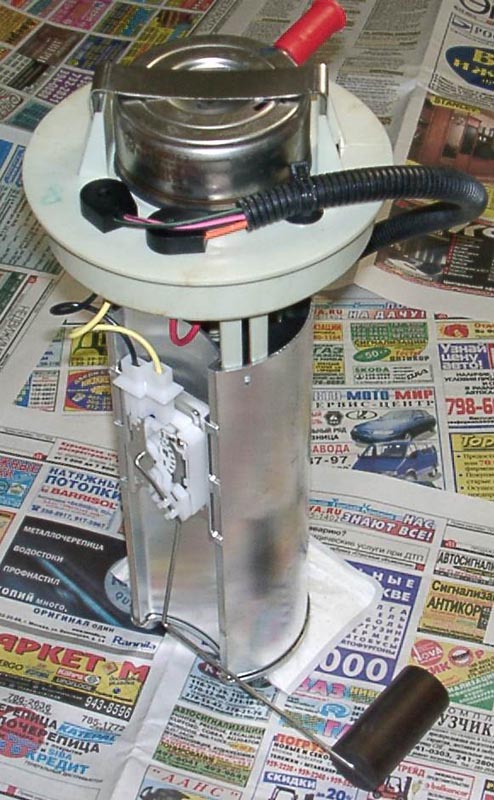

Вид на узел потенциометра указателя топлива.

Кликните для увеличения

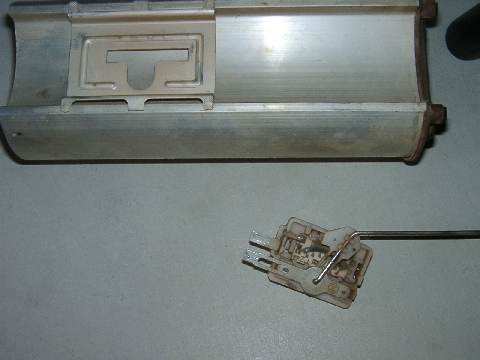

Блок потенциометра - вещь съемная. Кронштейн - на контактной сварке.



Кликните для увеличения

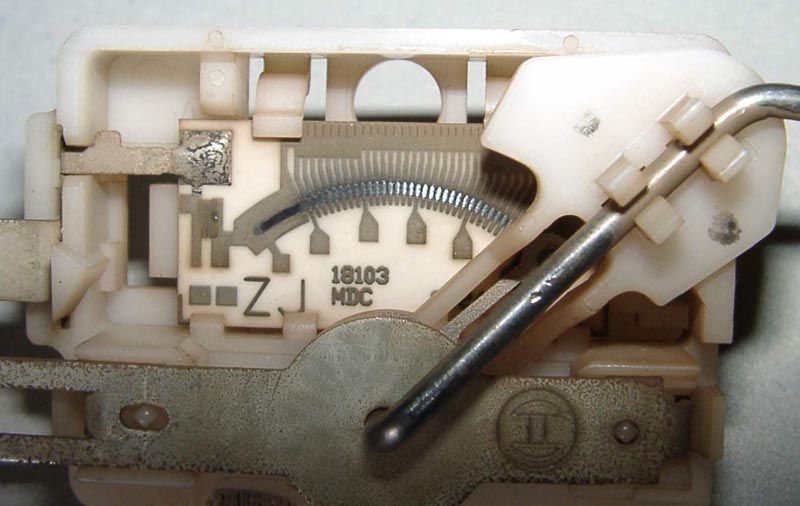

Потенциометр Bosch. Электрических слабых мест: два. Первое: контакт ползунка с металлом контакта (на оси поплавка). Второе: место трения ползунок-дорожка. Устройство полностью разборное. Плата с дорожками - съемная. На фото поплавок находится в положении "бак пуст". Показание бензонасоса - 272 Ом. Бак полон - 21 ом. Остаточное сопротивление дорожек возле надписи "ZJ".



Кликните для увеличения

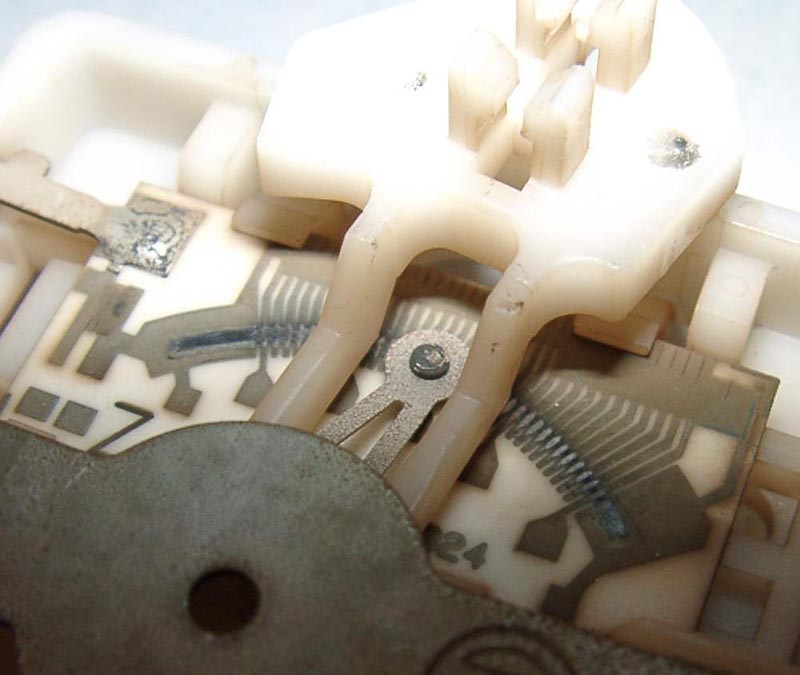

Если электрическая часть до бензонасоса в порядке, а указатель топлива не работает правильно, то возможно:

- ослаб прижим ползунка к дорожкам

- сточился наконечник ползунка (тогда, скорее всего, сам ползунок уже давно проточил канавку в пластике) Кстати, в этом случае ползунок можно просто удлинить на 2-2.5 мм. Изменений в показаниях не будет, так как основное сопротивление вверху. Вниз идут всего лишь отводки.

- наконечник ползунка сточился настолько, что образовалась проводящая "дорожка". В этом случае сопротивление датчика будет ок 20-ти Ом. То есть указатель будет в положении "полный бак" постоянно.


Кликните для увеличения

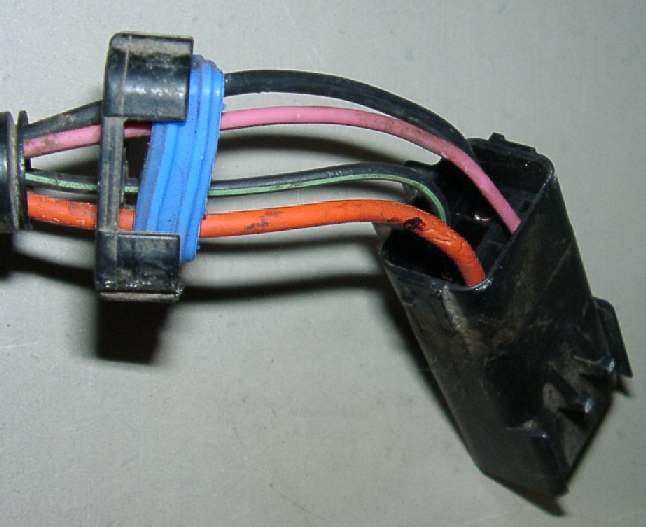

Для того, чтобы проверить ук-ль топлива не обязательно снимать бак. Два наиболее толстых проводника (оранжевый и черный) - питание бензонасоса. Розово-черный и черно-зеленый (в два раза тоньше) - указатель топлива (на них должно присутствовать напряжение всё время пока работает указатель топлива).



Кликните для увеличения

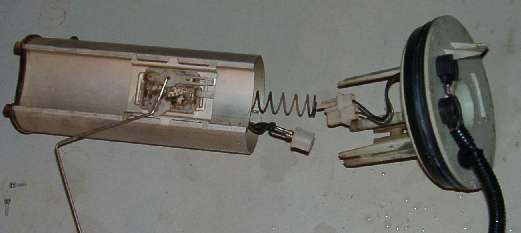

Бензонасос разборный.



Кликните для увеличения

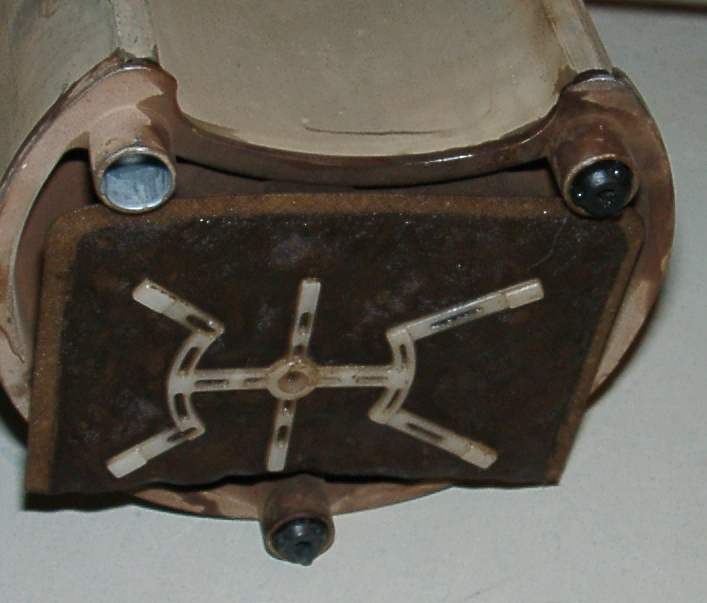

Сеточка бензонасоса состоит из двух частей. Нижняя часть сеточки находится на донышке насоса. Сеткой ее назвать уже нельзя.

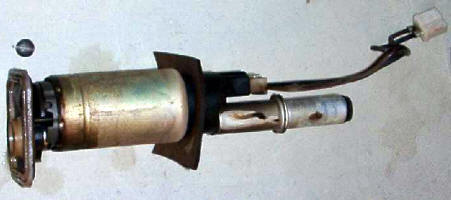

Бензонасос Bosch 0 580 453 432. 12 вольт. Видна верхняя половина сеточки.



Кликните для увеличения

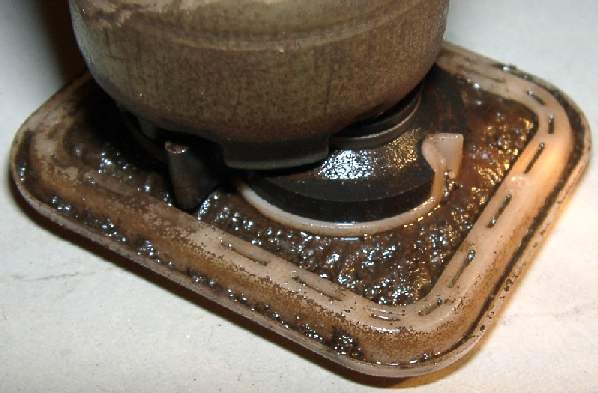

Верхняя половина сеточки закреплена на бензонасосе Bosch. Все отложения - внутри многослойной сетки. На всём насосе налет мельчайшей микронной "пыли". Снаружи и внутри.





Саша (ZJ) z.j@ru.net
