Рулевое управление Grand Cherokee

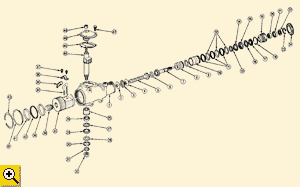

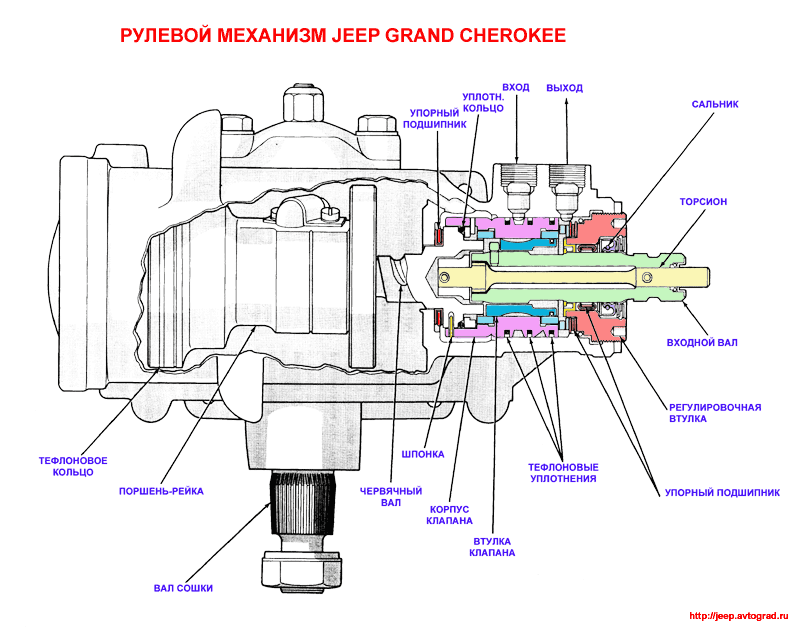

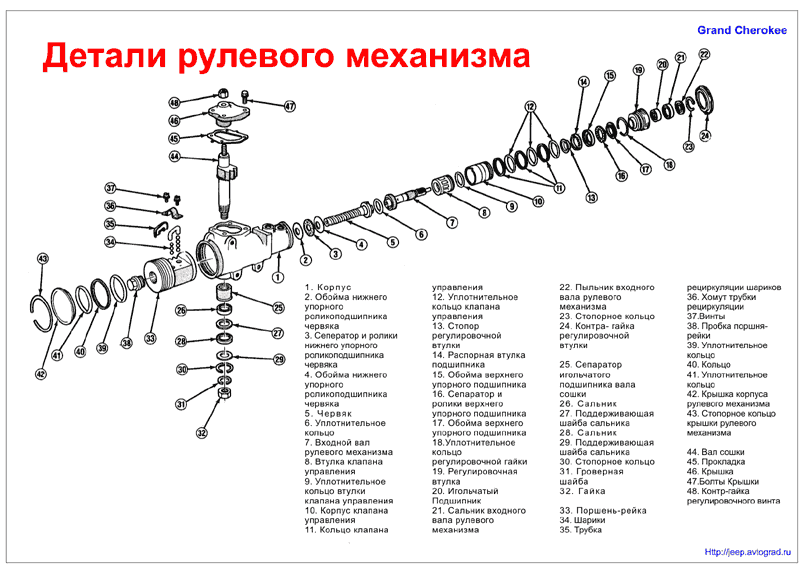

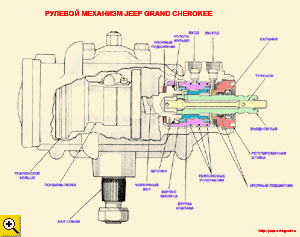

Рулевой механизм

А также в формате PDF

Регулировки рулевого механизма

Предупреждение: не рекомендуется осуществлять регулировки рулевого механизма без снятия его с автомобиля!

Снимите механизм с автомобиля, слейте жидкость и произведите регулировки в следующем порядке:

Регулировка подшипников червячного вала

1. Разогните края контр-гайки и открутите ее.

2. Затяните регулировочную втулку ДО УПОРА ключем для гладких гаек.

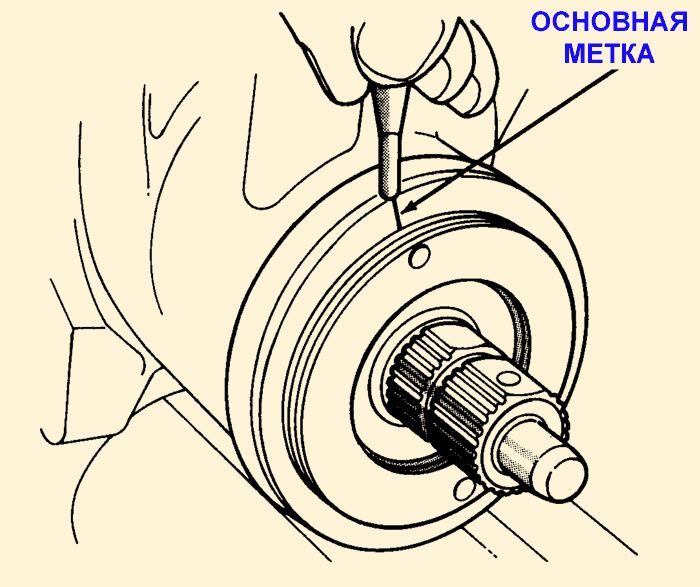

3. Нанесите отметку на корпусе рулевого механизма напротив отверстия.

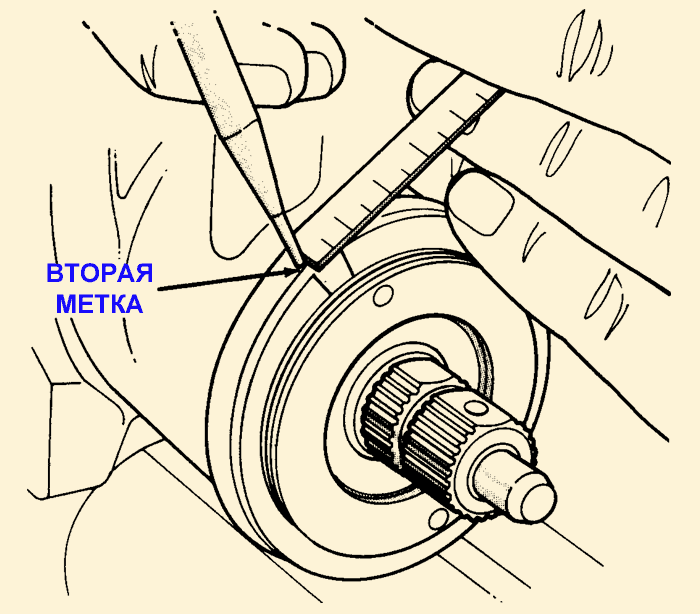

4. Нанесите вторую метку на расстоянии 13 мм от основной

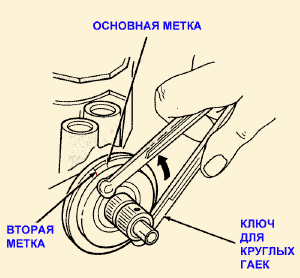

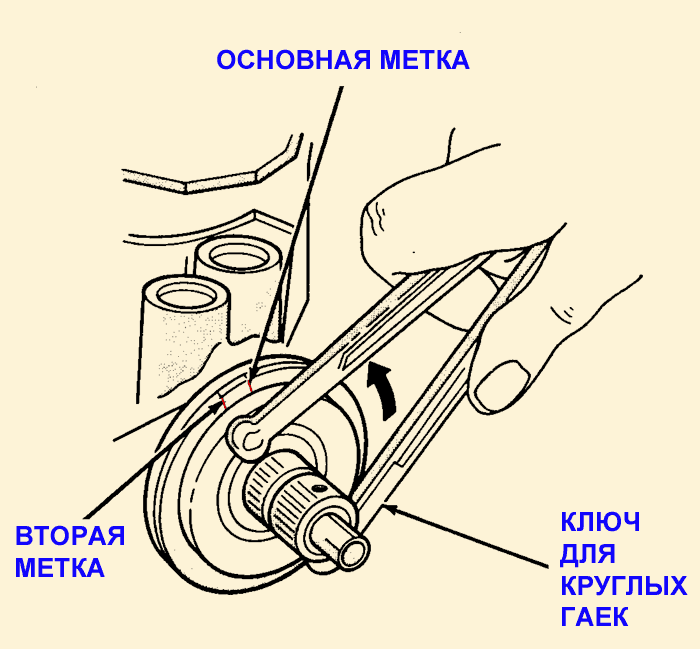

5. Ключем поверните регулировочную втулку (против часовой стрелки) до совпадения положений отверстия и второй метки.

6. Затяните контра-гайку с усилием 109 Нм. При затягивании следите, чтобы не провернулась регулировочная втулка!

Регулировка центрального положения

1. Поверните входной вал рулевого механизма "от упора до упора" и посчитайте число оборотов

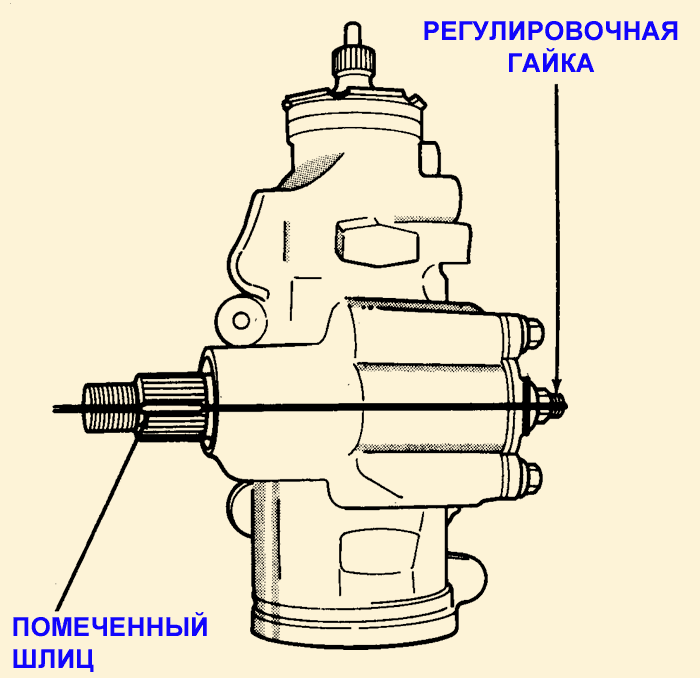

2. Поверните входной вал в любое крайнее положение и отсчитайте половину оборотов, с тем, чтобы вал оказался на середине своего рабочего диапазона (далее - центральная позиция).

3. Поверните регулировочный винт ПРОТИВ ЧАСОВОЙ СТРЕЛКИ до упора, а затем верните его на 1 оборот.

4. Поверните входной вал на пол-оборота (180 градусов) от его центральной позиции.

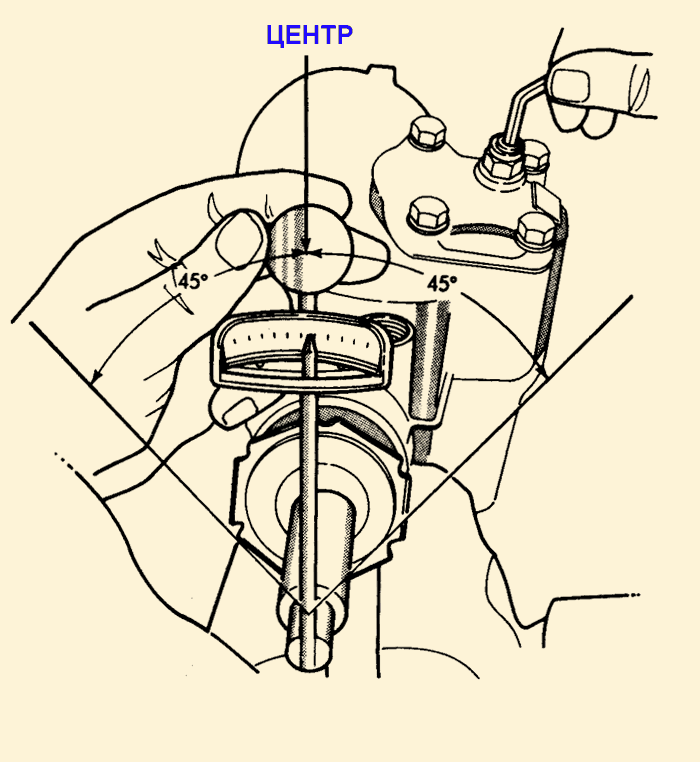

5. Установите динамометрический ключ вертикально на входной вал.

Поверните его на 45 градусов в обе стороны и запишите самое большое из двух усилий. Значение не должно превышать 1,7 Нм.

6. Верните входной вал в центральную позицию.

7. Вращайте регулировочный винт до тех пор, пока усилие на входном вале не станет на величину от 0,7 до 1,1 Нм БОЛЬШЕ, чем записано в шаге 5.

8. Затяните контра-гайку регулировочного винта, следя, чтобы сам регулировочный винт не провернулся.
