Разборка втулки и пружины прямого сцепления

Внимание: следующий этап сборки включает сжатие пружины прямого сцепления. Для этого используйте компрессор 6227-1 и гидравлический пресс с подвижным столом, из-за большой силы пружины. Работа с прессом является одной из наиболее опасных.

В обязательном порядке перед работой изучите технику безопасности работы с прессовым оборудованием.

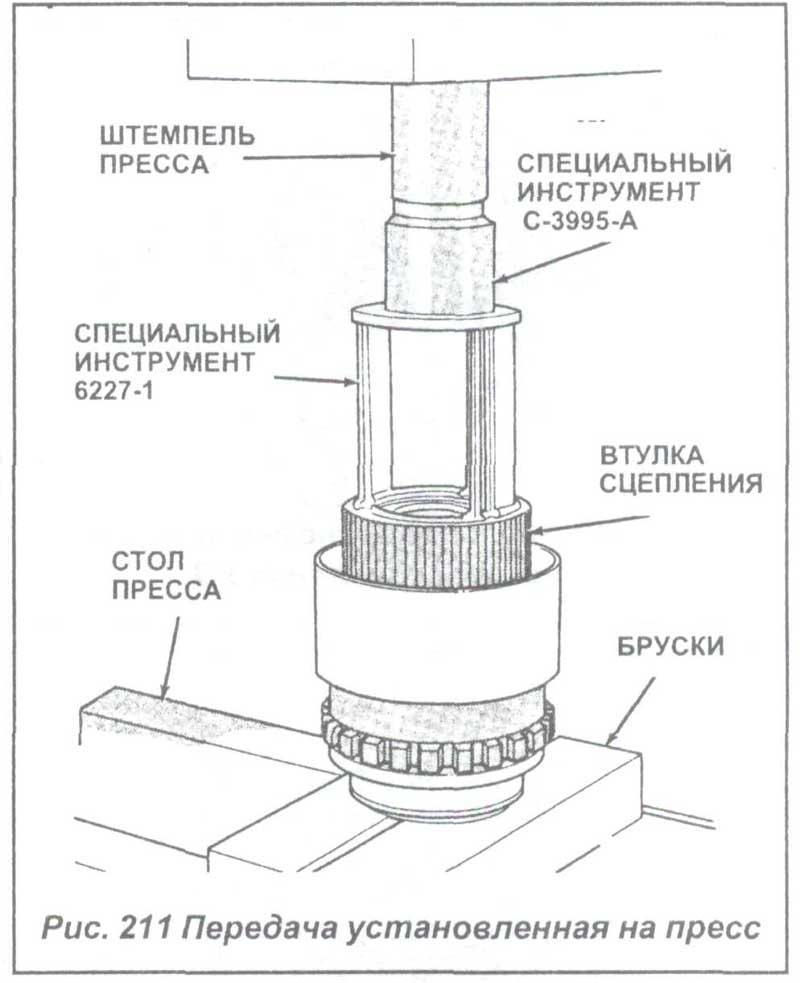

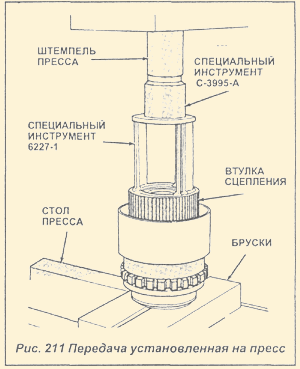

1) Установите передачу на пресс (см.Рис.211).

2) Установите компрессор на втулку сцепления (см.Рис.211).

3) Осторожно подайте давление на пресс. Сожмите втулку и пружину для освобождения крепежного кольца втулки и передайте давление на стопорное кольцо корзины сцепления (см.рис.211).

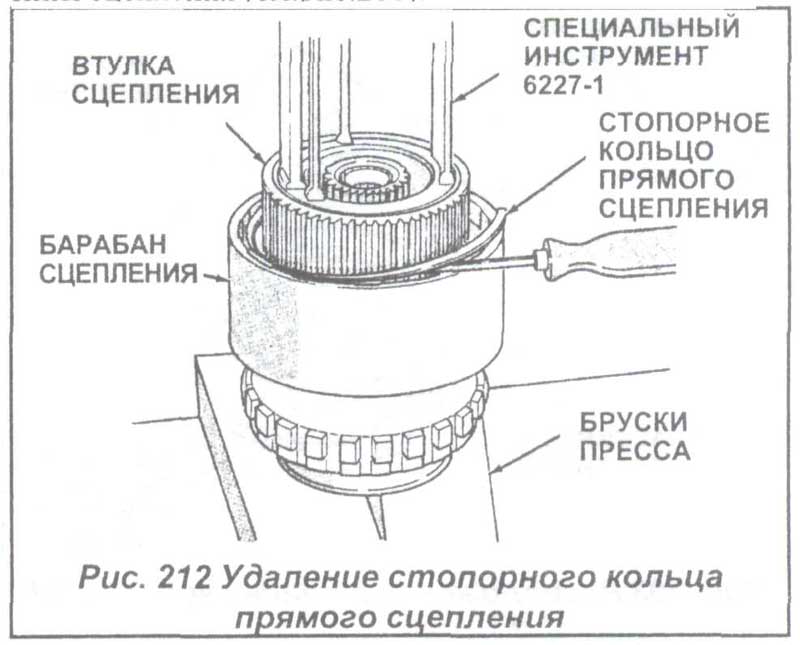

4) Удалите стопорное кольцо сцепления (см.Рис.212).

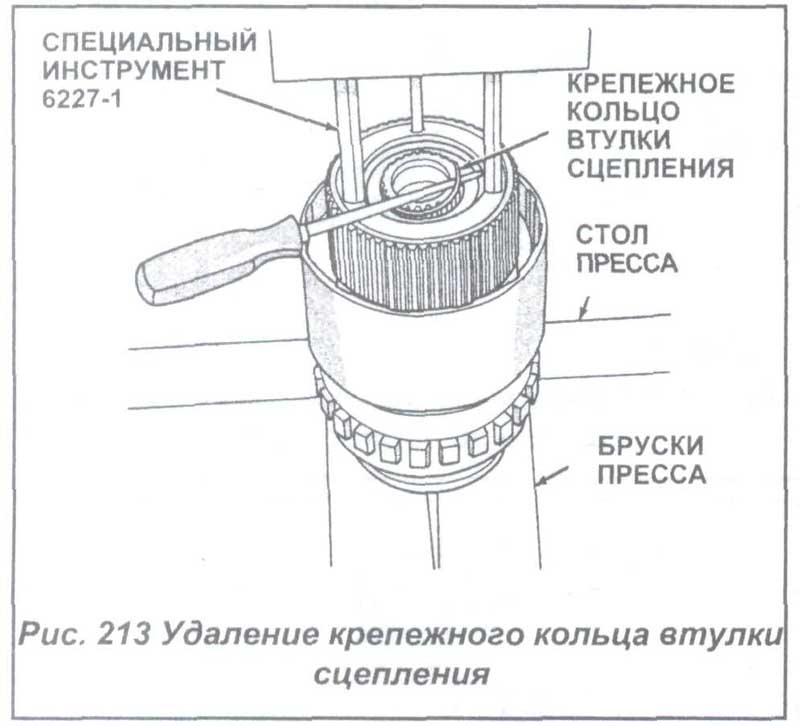

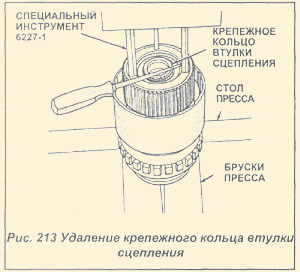

5) Удалите крепежное кольцо втулки сцепления (см.Рис.213).

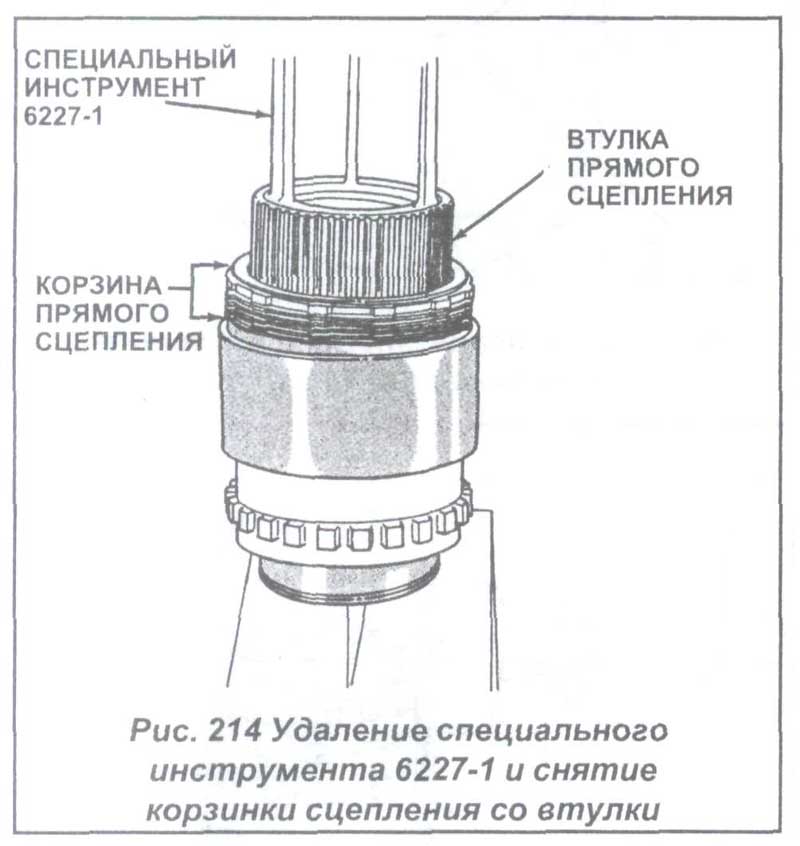

6) Освободите осторожно пресс (см.Рис.214).

7) Удалите специальный инструмент 6227-1 и снимите корзину сцепления со втулки (см.Рис.214).
