Магнитола Infinity

Характеристики магнитолы

Общие

- Встроенная кодировка от кражи

- Жидкокристаллический дисплей

- Есть возможность работать с электрической антенной

- Интегрированные команды для 6 дискового CD changer

- Возможность работы с CD changer

- Кнопка SEL (выбор) (отображение время/частота)

- Часы

- Совместимость с ночной световой схемой подсветки

Радио

- FM стерео, MW и LW диапазоны

- Ручная регулировка уменьшения и увеличения частоты

- Автоматический поиск станций вниз или вверх по диапазону

- Быстрый выбор 12 FM станций (6 FM1 и 6 FM2)

- Быстрый выбор 6 станций MW диапазона

- Быстрый выбор 6 станций LW диапазона

- Кнопка переключения диапазонов

- Антенна с многолепестковой диаграммой направленности приёма в FM диапазоне

- SCAN UP (поиск станции)

RDS (Radio Data System)

- Идентификационная программа

- Альтернативные частоты

- Информация о трассе

- Тип программы

- EON

Кассетный проигрыватель

- Встроенный механизм логического контроля воспроизведения

- Автореверс

- Система подавления шумов Dolby

- Автоматическая настройка на плёнку CR02

Аудио система

- Совместимость с аудио системой Infinity (Infinity Speaker System)

- Обнаружение и автоматическое понижение уровня сигнала при перегрузке

- Максимальная мощность 4 х 15W

- Изменение громкости и баланса звука

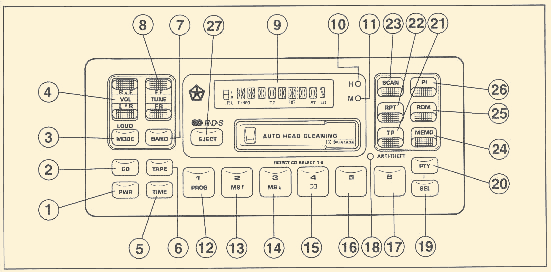

Управляющие элементы магнитолы

В скобках указана вторичная функция той или иной кнопки или переключателя.

 1) Включение и выключение (выбор специальных функций)

2) Выбор CD

3) Кнопка выбора громкости

4) Уменьшение или увеличение громкости (баланс, высокая, низкая громкость)

5) Выбор режима отображения времени

6) Выбор режима проигрывания кассет (включение, выключение)

7) Переключение диапазона FM, MW и LW

8) Ручная подстройка частоты (автоматический поиск станций; перемотка пленки вперед/назад; выбор трека CD; следующий CD)

9) Жидкокристаллический дисплей

10) Подстройка «часов»

11) Подстройка «минут»

12) Выбор станции 1 (проигрывание кассеты в обратную сторону; CD 1; FM уровень)

13) Выбор станции 2 (быстрый поиск предыдущей записи на кассете; CD 2; уровень TA: информация о дорожном движении)

14) Выбор станции 3 (быстрый поиск следующей записи на кассете; CD 3; изменение выбора PI системы RDS)

15) Выбор станции 4 (вкл/выкл Dolby; CD 4; функции местной RDS)

16) Выбор станции 5 (CD 5; приглушение)

17) Выбор станции 6 (CD 6)

18) Сигнал «Antitheft»

19) Выбор программы RDS

20) Выбор функции RDS

21) Выбор TP RDS «Traffic program»

22) Повтор воспроизведения (для CD и кассеты)

23) SCAN UP (радио, кассета и CD)

24) Запомнить автоматически

25) Чтение записей CD в случайном порядке

26) Функции ID

Эксплуатация

Данная магнитола оснащена системой  «Antitheft», и должна быть активироваться путём ввода специального четырехзначного кода после каждого сбоя в питании (замена предохранителя или АКБ). Этот код указан на специальном листе (Audio System Passport) в конце инструкции по эксплуатации автомобиля. Из соображений безопасности рекомендуется оторвать ASP с обложки руководства и не держать его внутри автомобиля. Для того, чтобы ввести код надо повернуть ключ зажигания в положение ON и нажать клавишу PWR (1). На дисплее (9) появится приглашение ввести код: «CODE». Последовательно введите код, используя клавиши с (12) по (17). Таким образом, магнитола будет снова активирована.

Регулировка времени

Для включения магнитолы нажмите PWR (1).

Магнитола поддерживает два режима:

- Автоматическая регулировка RDS

- Ручная подстройка времени

Принимая сигналы RDS, часы подстраиваются автоматически. Для того, чтобы включить эту функцию нажмите кнопку TIME (5). На дисплее будет, например, «RDS 23:45».

Для ручной регулировки времени отключите автоматическую коррекцию, нажав еще раз клавишу TIME (5). Надпись «RDS» пропадет с дисплея и, используя кнопки H(10) и M(11), имеется возможность подстроить часы и минуты соответственно.

Базовые операции

Функции, которые можно активировать с помощью управляющих клавиш магнитолы зависят от типа текущего воспроизведения (радио, кассета или CD). После того, как вы нажали PWR (1) Вам необходимо выбрать желаемый режим воспроизведения, так как устройство вернется к последнему использовавшемуся режиму перед выключением.

Выбор типа воспроизведения

- Радио: используется кнопка BAND (7)

- Магнитофон: если кассета вставлена, то нажмите TAPE (6). При загрузке кассеты магнитола автоматически переходит в режим TAPE

Оперирование c CD

Данная система совместима с CD Changer-ом, который доступен эксклюзивно через представителей Chrysler International.

CD Changer.

Этот тип воспроизведения и, соответственно, клавиши управления CD активируются, если установлен CD Changer как таковой (опция для данного типа автомобилей).

Для включения этой функции нажмите кнопку CD (2).

Настройка аудио

- Кнопка MODE (3)

Эта кнопка изменяет звуковые настройки аудио системы. Регулировка производится клавишей VOL (4). Каждое нажатие на кнопку циклически изменяет тип настраиваемого параметра: Volume, High freq, Low freq, Balance, Fading, Volume. На дисплее (9) появится выбранный режим.

- Клавиша VOL (4) (Volume, High freq, Low freq, Balance, Fading)

Регулировку необходимо производить в течение 5 секунд с момента последнего на клавишу MODE (3). Дисплей (9) отобразит текущие параметры настраиваемой величины.

Радио

После того, как вы нажали кнопку BAND (7) и переключились в режим «радио» магнитола автоматически вернется на последний использованный диапазон и последнюю использовавшуюся станцию.

 -  Изменение диапазона происходит по кнопке BAND (7) в таком порядке: FM1, FM2, MW, LW. На дисплее (9) появится обозначение выбранного диапазона

- Изменение частоты. Для ручной подстройки частоты используйте клавишу TUNE (8): нажатие на верхнюю часть повышает частоту, на нижнюю часть – понижает. Для быстрой перестройки частоты или автоматического поиска удерживайте клавишу нажатой в направлении требуемого поиска (в сторону повышения или понижения частоты). Такой же эффект вызывает двойное нажатие клавиши.

- Сканирование. Эта функция доступна через кнопку SCAN (23). Если в процессе последовательного перебора станций в диапазоне вы захотите остановиться на желаемой частоте, то нажмите SCAN снова

- Выбор станций. Всего может быть запрограммировано 6 станций для каждого диапазона. Таким образом, они могут быть мгновенно воспроизведены

- Автоматическое запоминание станций.

Эта функция вызывается нажатием клавиши MEMO (24). Магнитола ищет и автоматически запоминает 6 станций в диапазоне.

- Ручное запоминание станций.

Для того, чтобы связать одну из кнопок быстрой настройки (12) – (17) с желаемой станцией необходимо:

      * удерживать кнопку в течение 2 секунд, при этом дисплей (9) начнет мигать

      * еще раз нажимаем ту же кнопку. Дисплей прекращает мигать, тем самым подтверждая, что станция была связана с клавишей.

Функции RADIO DATA SYSTEM (RDS)

В ходе эксплуатации магнитола может принимать и обрабатывать RDS сигнал.

- PI (Program Identification). Клавиша (26). PI используется для идентификации принимаемой станции, транслирующей на нескольких частотах. Состояние отображается на дисплее (9).

- TP (Traffic Program). Кнопка (21). Информация о дорожном движении. Включение данного режима фиксируется на дисплее (9).

- PTY (Program Type). Кнопка (20). Активность режима отображается на дисплее, а так же тип принимаемой программы. Кнопкой SEL (19) имеется выбрать желаемую программу вещания: News, Drama, Pop, Information, Culture, Rock, Sport, Jazz, Light, Education, Science, Classic.

Магнитофон

- Инверсия (Program). Активизация этого режима происходит по кнопке PROG (12). Результат – магнитофон переходит к воспроизведению второй стороны кассеты. Текущее состояние направления воспроизведения отображается на дисплее (9).

- Eject (27). Извлечение кассеты. После извлечения магнитола перейдет в режим «радио» и автоматически установятся предыдущая настройка на станцию.

- Кнопка (15) включает и выключает систему подавления шумов Dolby. Активизация режима отображается на дисплее.

- FF/REW (Fast Forward & Rewind) Для перемотки кассеты нажмите (8). Верхняя половина клавиши отвечает за перемотку вперед, нижняя – за перемотку назад. Для остановки режима перемотки снова нажмите (8).

- MS (Music Search)

Поиск назад: кнопка (13). Нажатие на данную клавишу обеспечивает быструю перемотку назад к началу предыдущего музыкального фрагмента.

Поиск вперед: клавиша (14). Переход к воспроизведению следующего музыкального фрагмента.

- SCAN. Функция доступна через клавишу (23). Производит воспроизведение первых 10 секунд из 5 последовательных записей на кассете. Для того, чтобы остановить выполнение функции, нажмите SCAN еще раз.

- RPT (Repeat). Кнопка (23). Повтор воспроизведения предыдущей записи

CD проигрыватель

Данная система совместима с CD Changer-ом, который доступен эксклюзивно через представителей Chrysler International.

CD Changer

Используйте инструкцию по эксплуатации данного устройства.

Специальные функции

Нажатие кнопки PWR (1) более 2 секунд позволит изменить некоторые специальные настройки. По нажатие клавиши PWR измененные настройки будут сохранены.

* кн. (12) Изменение уровня FM

* кн. (13) Изменение уровня TA (RDS)

* кн. (14) Изменение настройки выбора PI (RDS)

* кн. (15) Настройка: локальный/удаленный RDS

* кн. (16) Приглушение звука (Insertion/exctraction fading).
