Установка фаркопа на Zj 95 года

Итак...

Итак, имеем Zj 95 года, канадец.
Сзади буксировать не за что... По скольку у отца есть прицеп, решил ставить фаркоп и одним ударом бить двух зайцев.
Исходя из ценника был выбран фаркоп Bosal. (Как теперь понимаю, лучше потратиться на оригинальный, ибо он меньше съедает задний свес).

Сразу отмечу, что мне повезло – стандартные шпильки и отверстия рамы имеют метрическую резьбу (или у всех так?)

Инструмент:
- Карчетка
- Лерка M12 x 1.75
- Вороток лерки с короткими ручками (иначе с установленным баком не удобно)
- Метчик M12 x 1.75 и ключик его вертеть (или вороток с крорткими ручками)
- Рожковый ключ на 19
- Головка на 19 с трещеткой и удлиннителями
- WD40

Порядок выполнения:
- Карчеткой очищаем шпильки на раме да и саму раму
- Прогоняем резьбу на шпильках рамы (4 штуки) (не забывая предварительно опрыскать WD40)
- Прогоняем резьбу в отверстиях рамы (2 штуки) (не забывая предварительно опрыскать WD40)
- Устанавливаем продольные кронштейны фаркопа.
Для каждого:

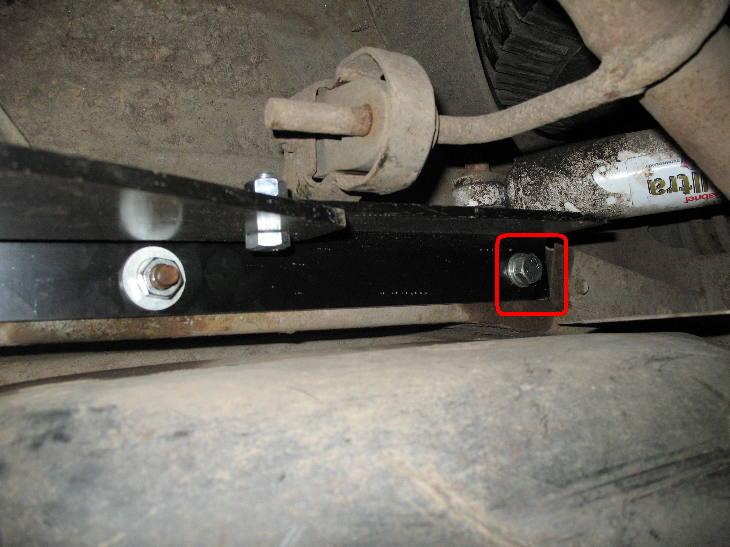

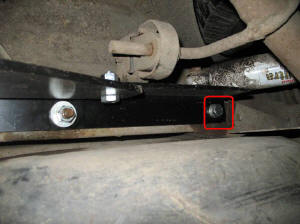

Передний болт М12x40 шайбой и гровером.

Кликните для увеличения

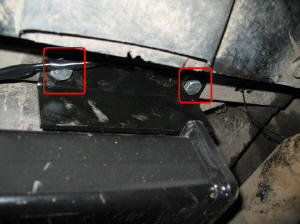

На шпильки большие шайбы, гровер, гайка M12

Кликните для увеличения

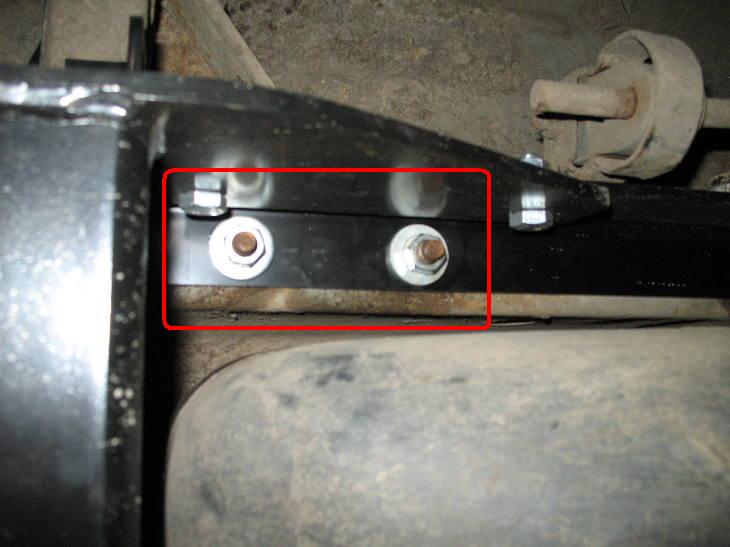

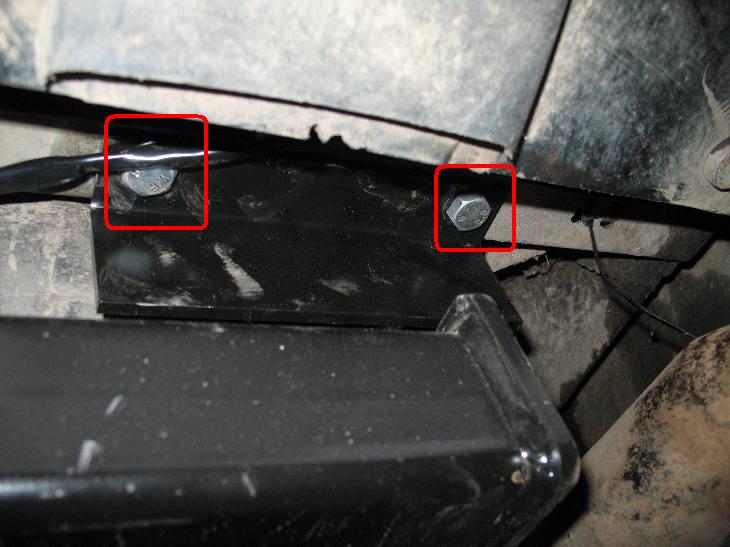

В задние отверстия по два болта М12x30 с гроверами и гайками М12

Кликните для увеличения



- Устанавливаем поперечину фаркопа на четырех болтах М12x30 с гроверами и гайками М12

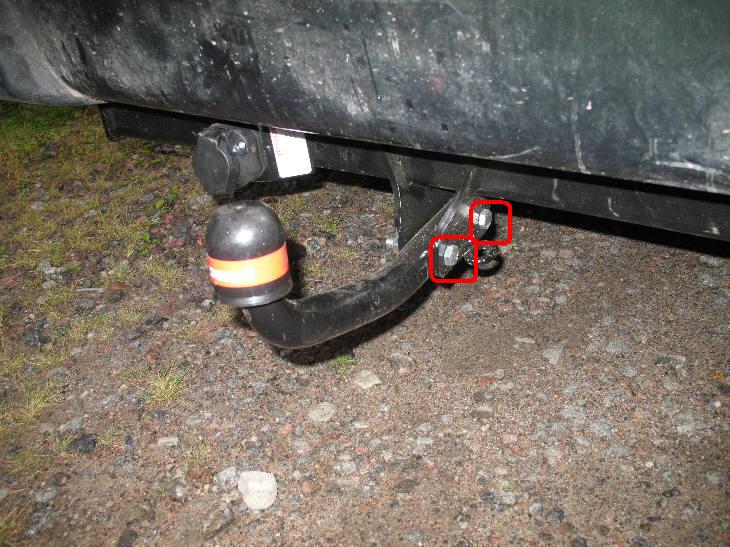

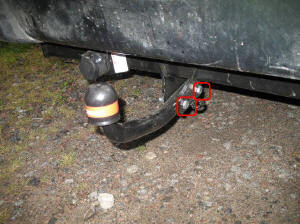

- Устанавливаем «рогульку» с шаром. Два болта М12x70 с гроверами и гайками М12

Кликните для увеличения




Установка электрики проблем не вызвала.

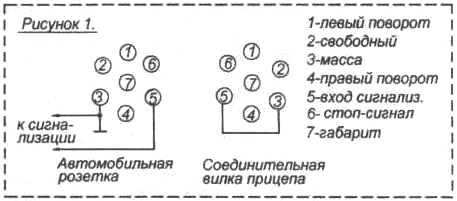

Вот схема подключения:



Сразу отмечу, что сигнализацию я не подключал.

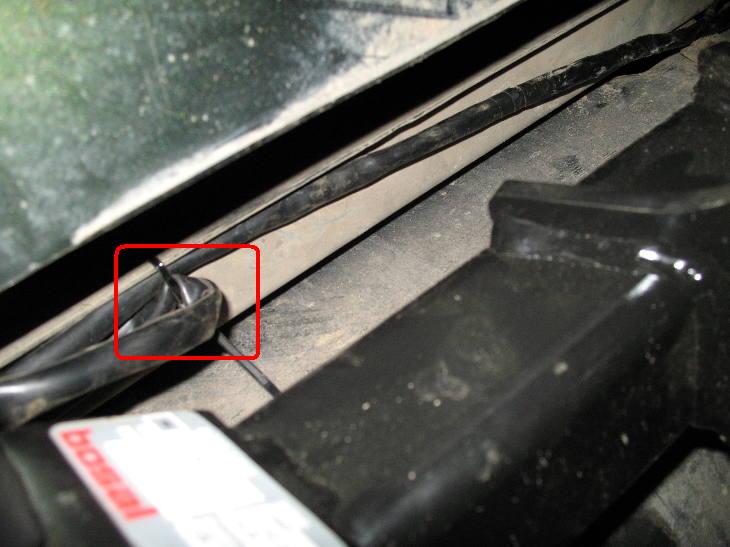

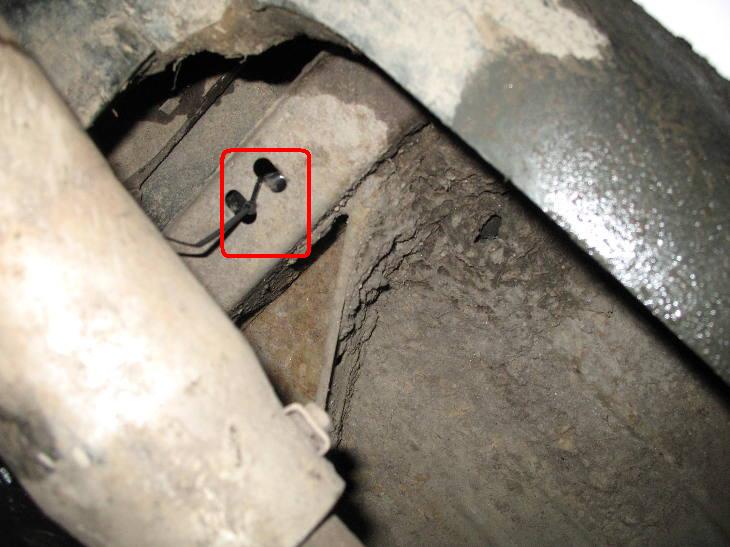

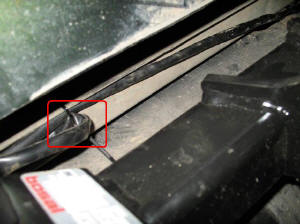

По скольку планирую снимать "рогульку с шаром" и цеплять трос непосредственно за поперечину фаркопа, провода решил проложить по корпусу под бампером, прикрепляя к технологическим отверстиям одноразовыми пластиковыми хамутами:

Кликните для увеличения Кликните для увеличения



Далее снимаем оба задних фанаря и подключаемся паралельно нужным сигналам. Там куча пространства для дополнительных проводов. А так же отверстие, через которое и протащил провода из под бампера к фонарям.

По цветам:
Земля - черные провода.
К верхней лампе подходят два провода: синий - габарит. Красный (с белой полосой) - стоп.
С поворотником ошибиться сложно ;-)

Подключил отцовский прицеп и проверил - все работает, комп с ума не сходит.

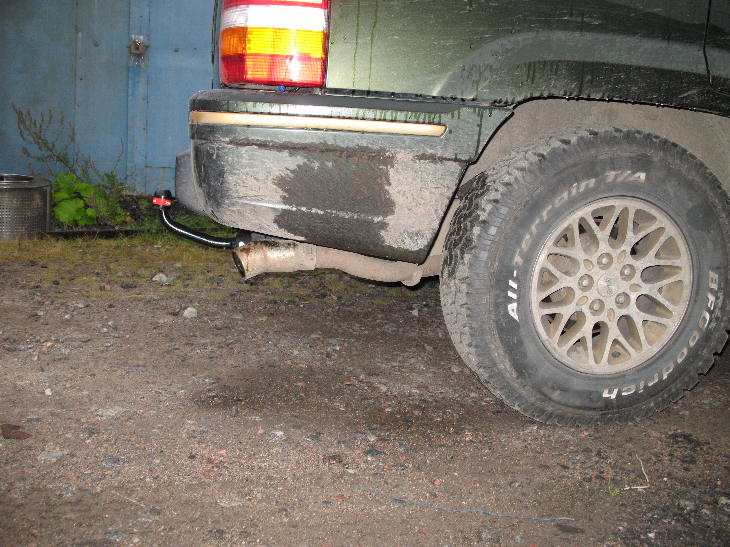

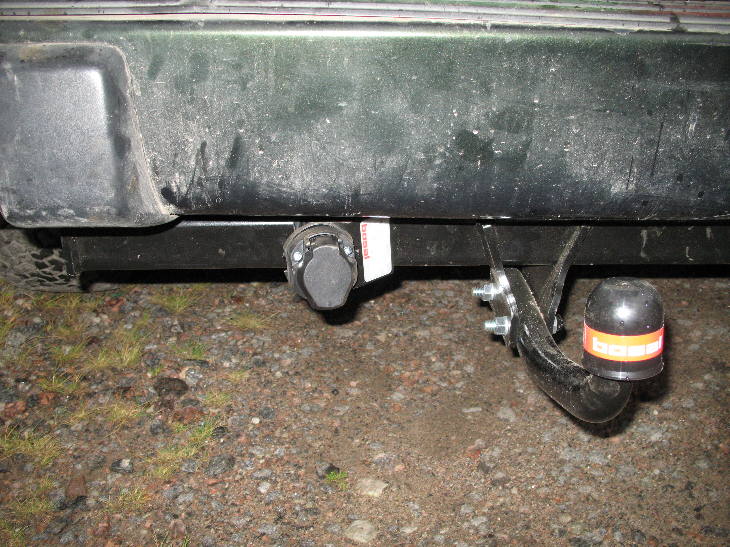

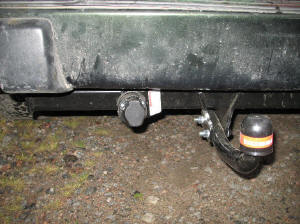

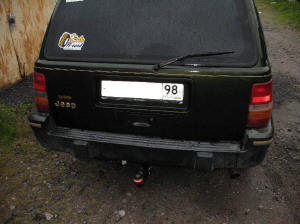

Вот так все это выглядит после установки:

Кликните для увеличения Кликните для увеличения Кликните для увеличения



ЗЫ. Отдельное спасибо моему коллеге Алексею, который вызвался помочь – ворочить поперечену одному да и протягивать некоторые гайки – не с руки.
_____________
Paul aka Джуффин, 16 Сентября 2007
