Коробки передач Jeep Wrangler (TJ)

1. Ручная, 5-скоростная AX-15  - поставляется c 6-цилиндровым двигателем.

Пятискоростная ручная коробка передач (AX-15)

Кликните для увеличения
Подробнее...

выходной вал 23 шлица;
ставится на все автомобили Jeep c рядным 6-цилиндровым двигателем

масло: всесезонное SAE 75W90 по нормам API GL3 (Использование масел с GL–4, а тем более GL–5 приводит к преждевремменному износу синхронизаторов);
заправочная емкость - 3,3 л.;
замена масла через 60 000 км.

Передача

1

2

3

4

5

Задн.

Пер.Отн.

3,83

2,33

1,44

1,00

0,79

4,22

2. Ручная, 5-скоростная AX-5. - ставится на автомобили c рядным 4-цилиндровым двигателем;

Пятискоростная ручная коробка передач (AX-5)

Кликните для увеличения
Подробнее...

- выходной вал 21 или 23 шлица;
- масло: всесезонное SAE 75W90 по нормам API GL3 (Использование масел с GL–4, а тем более GL–5 приводит к преждевремменному износу синхронизаторов);
- заправочная емкость - 3,3 л.;
- замена масла через 60 000 км.

Передача

1

2

3

4

5

Задн.

Пер.Отн.

3,83

2,33

1,45

1,00

0,85

4,74

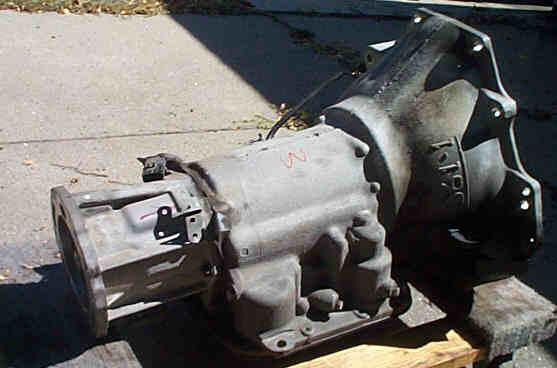

4. 3-скоростная автоматическая  (30RH, 32RH - поставляется c 4-цилиндровым двигателем.

Трехскоростная атоматическая коробка передач
30RH и 32RH

Кликните для увеличения
Подробнее...

используемое масло:  Mopar ATF Plus тип 7176  (Dextron II можно использовать только в крайнем случае),
заправочная емкость: 7,9 л.; при замене - 3,8 л.

Передача

1

2

3

Задн.

Пер.Отн.

2,45

1,45

1,00

4,22



6. С 2000 года автомобиль начал комплектоваться

Пятискоростная ручная коробка передач (NV3550)

Кликните для увеличения

Передаваемый крутящий момент 410 Nm;
Вес - 44 кг;
Заправочная емкость - 2 литра;

Передача

1

2

3

4

5

Задн.

Пер.Отн.

4,01

2,33

1,39

1,00

0,78

3,57

7. С 2003 года автомобиль начал комплектоваться:

Четырехскоростная автоматическая коробка передач (42RLE)





Передача

1

2

3

4

Задн.

Пер.Отн.

2,84

1,57

1,0

0,69

2,21

С 2005 года

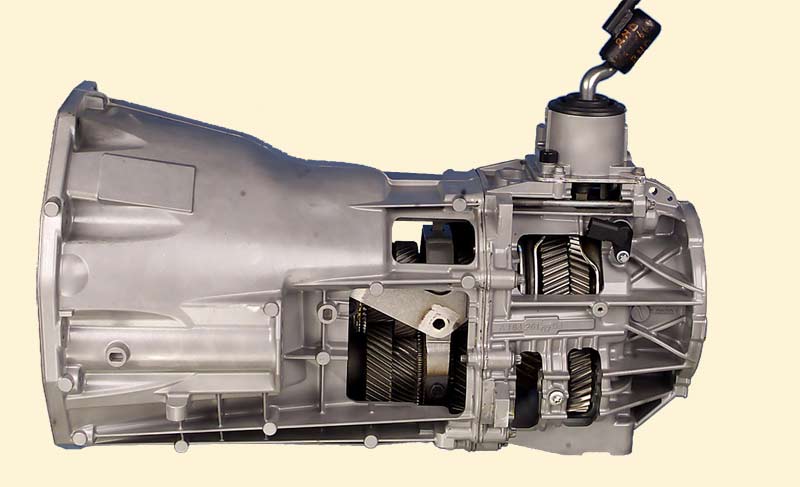

Шестискоростная ручная коробка передач (NSG 370)

Кликните для увеличения

Передача

1

2

3

4

5

6

Задн.

Пер.Отн.

4,46

2,61

1,72

1,25

1

0,84

4,06



Принцип действия ручной коробки передач
