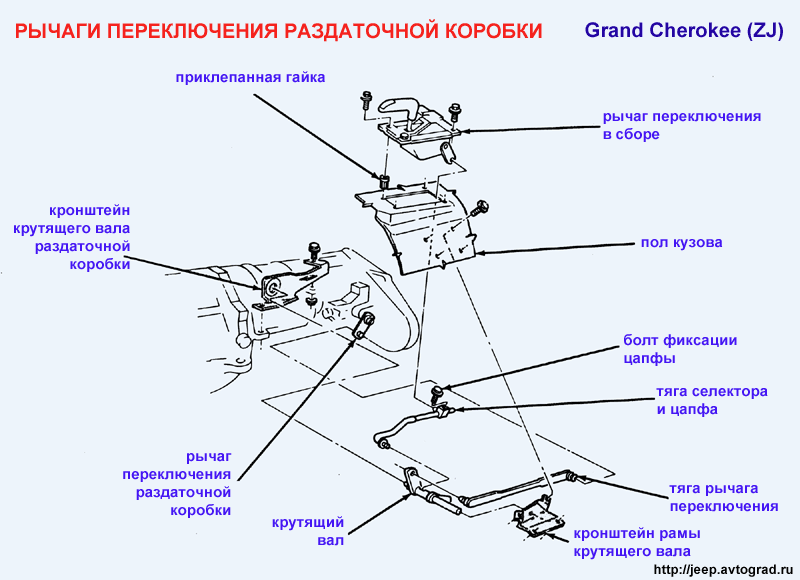

Рычаги переключения раздаточной коробки

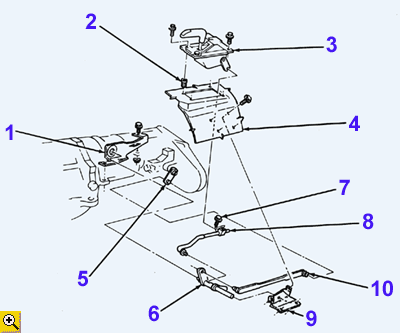

Кликните для увеличения

1 - кронштейн крутящего вала раздаточной коробки;
2 - приклепанная гайка(4);
3 - рычаг переключения в сборе;
4 - пол кузова;
5 -рычаг переключения раздаточной коробки;
6 - крутящий вал;
7 - болт фиксации цапфы;
8 - тяга селектора и цапфа;
9 - кронштейн рамы крутящего вала;
10 - тяга рычага переключения

Также в формате PDF



РЕГУЛИРОВКА РЫЧАГОВ ПЕРЕКЛЮЧЕНИЯ
