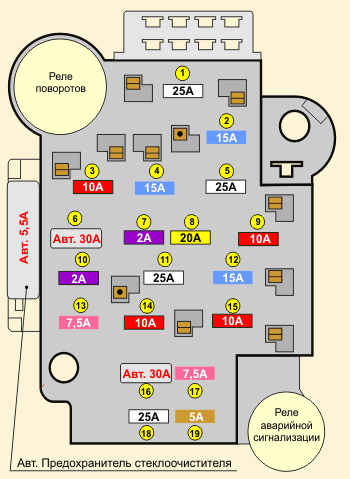

Блок предохранителей Cherokee (91 года выпуска)

Блок предохранителей (97-2000 годов выпуска)

Блок предохранителей (92-96 годов выпуска)





Сила тока,
А

Защищаемые цепи

1

25

Очиститель и омыватель заднего стекла

2

15

Автомагнитола, освещение машнитолы. Прикуриватель, лампа снижения уровня омывочной жидкости

3

10

Часы, счетчик пробега до следующего тех.обслуживания

4

15

Переключатель головного света

5

25

Электродвигатель вентилятора отопителя

6

30,
авт.

Блокировка дверей, Электродвигатели регулировки положения сидений, разъем прицепа

7

2

Насос антиблокировочной системы тормозов

8

20

Указатели поворота, обогреватель заднего стекла

9

10

Плафоны освещения салона. Лампы освещения пола кузова. Лампа освещения вещевого ящика. Плафон багажного отделения. Магнитола и часы. Электрозеркала. Блок дистанционного открывания дверей.

10

2

АБС, насос АБС, датчик снижения уровня тормозной жидкости

11

25

Реле времени выключения ближнего света фар. Звуковой сигнал

12

15

Аварийный сигнал. Стоп-сигнал

13

7,5

Электронный блок управления автоматической трансмиссией. Задние и передние габаритные огни.

14

10

Магнитола, авт.антенна

15

10

 Центральный переключатель света, лапмы заднего хода, Задние и передние габаритные огни.

16

30,
авт.

Электрические цепи электроподъемников стекол дверей

17

7,5

Приборная панель. Реле времени выключения ближнего света фар.

18

25

Элемент обогрева заднего стекла

19

5

Панель приборов, модуль задержки выключения фар, модуль звукового зуммера, модуль круиз-контроля
