Делаем салонный фильтр на ZJ (установка фильтра для вытяжки)

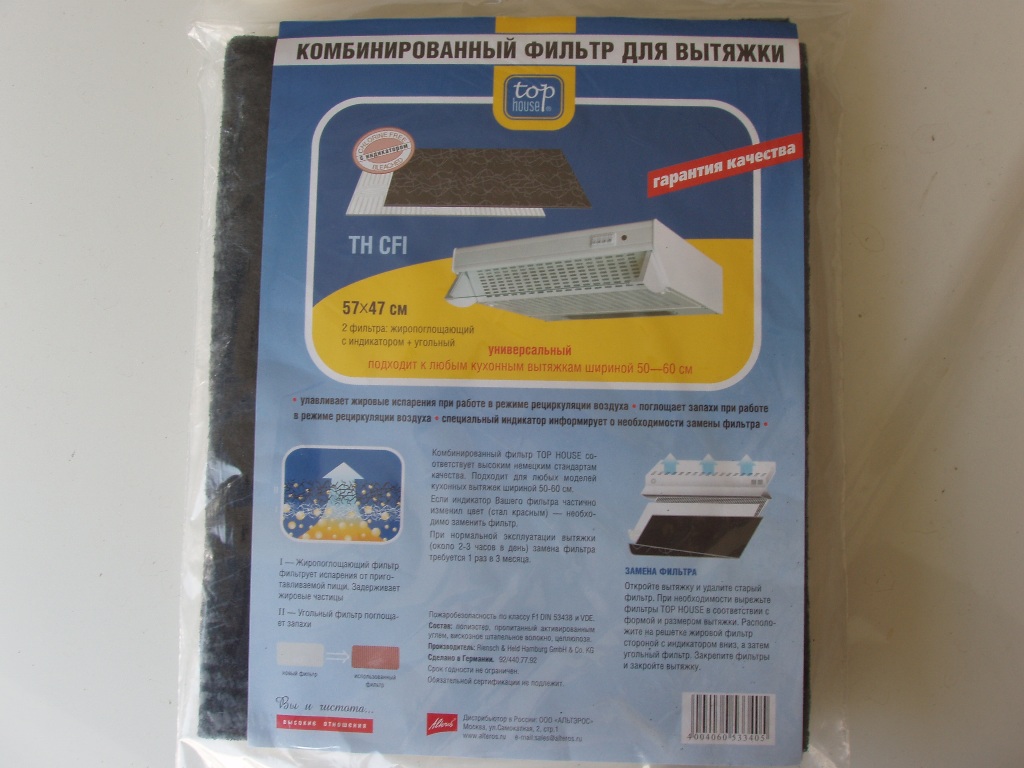

Купил фильтр (200 р) - фото 1, двустороннюю липкую ленту (30 р)и 60 см противомоскитной сетки (55 р).

Кликните для увеличения

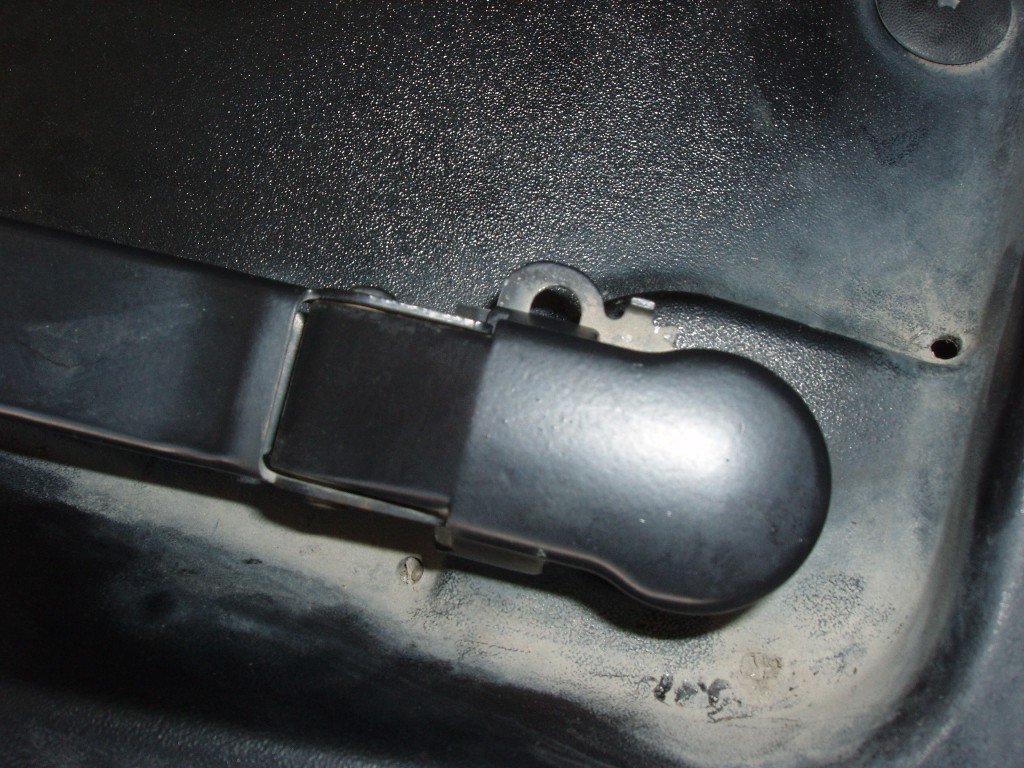

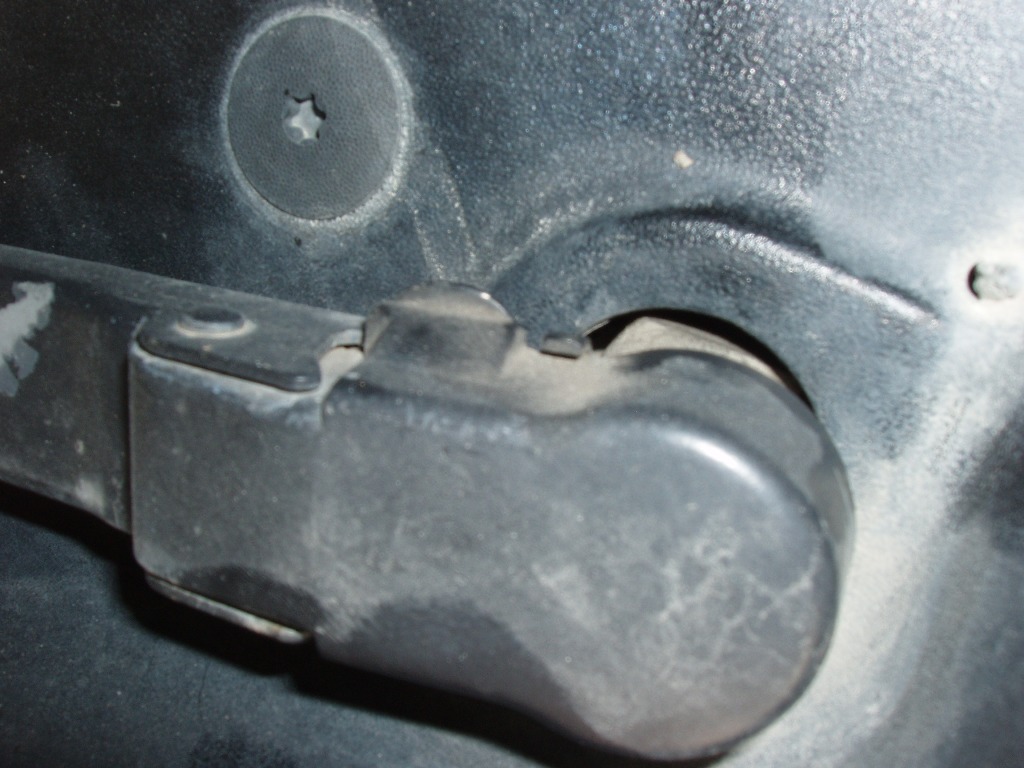

1. Снимаешь щетки, нужно отжать стопор в сторону - фото 2, фото 3. Приподнимаешь щетку (если мешает капот, чуть опустить его) и минусовой отверткой отводишь стопор в сторону и щетка легко выходит вверх.

Кликните для увеличения Кликните для увеличения

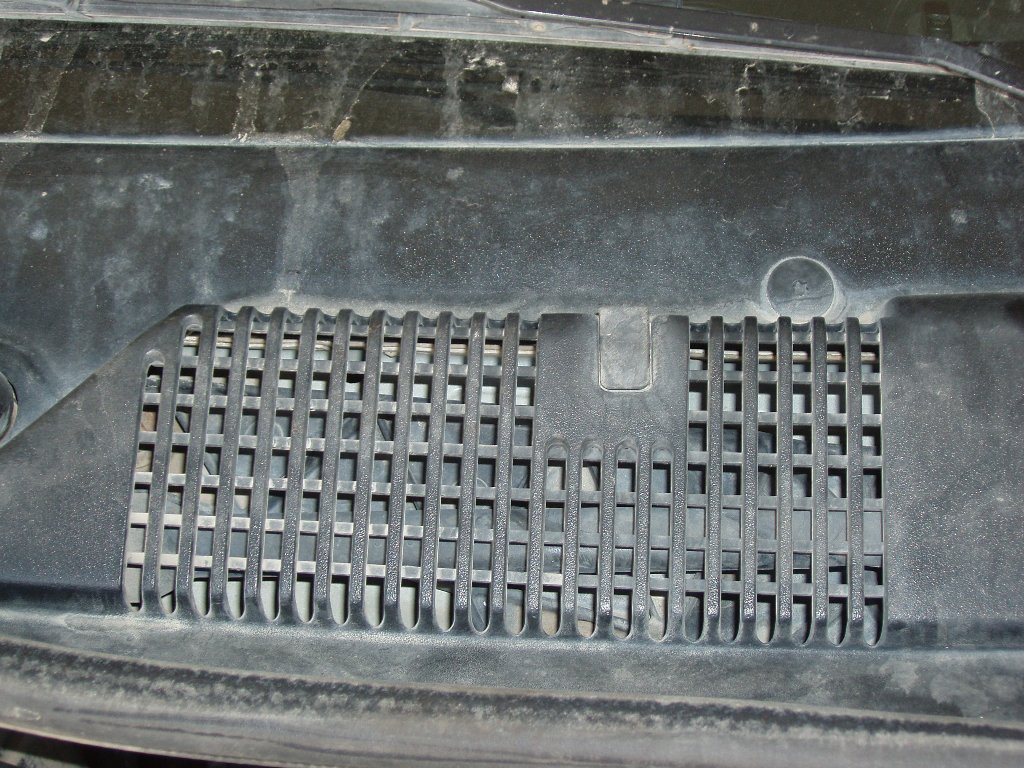

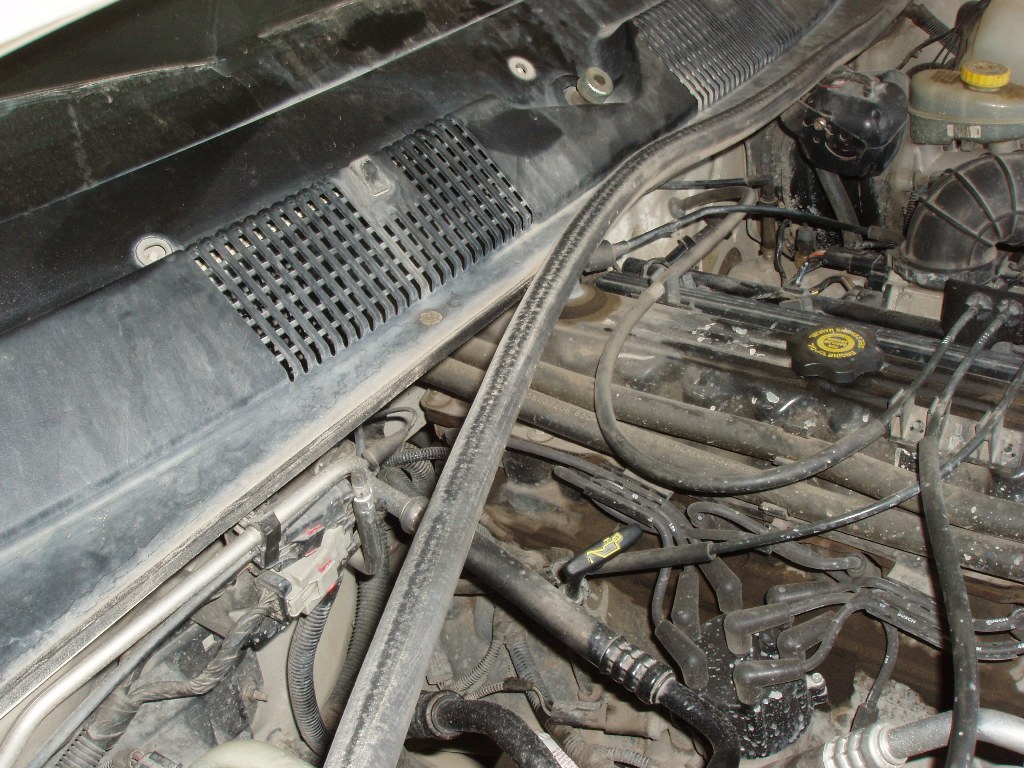

2. На пластиковой накладке откручиваешь Торксом шесть пластиковых фиксаторов, чтоб легче откручивались слегка рукой придавливаешь накладку - фото 4

Кликните для увеличения



3. Снимаешь резиновый уплотнитель - фото 5.

Кликните для увеличения

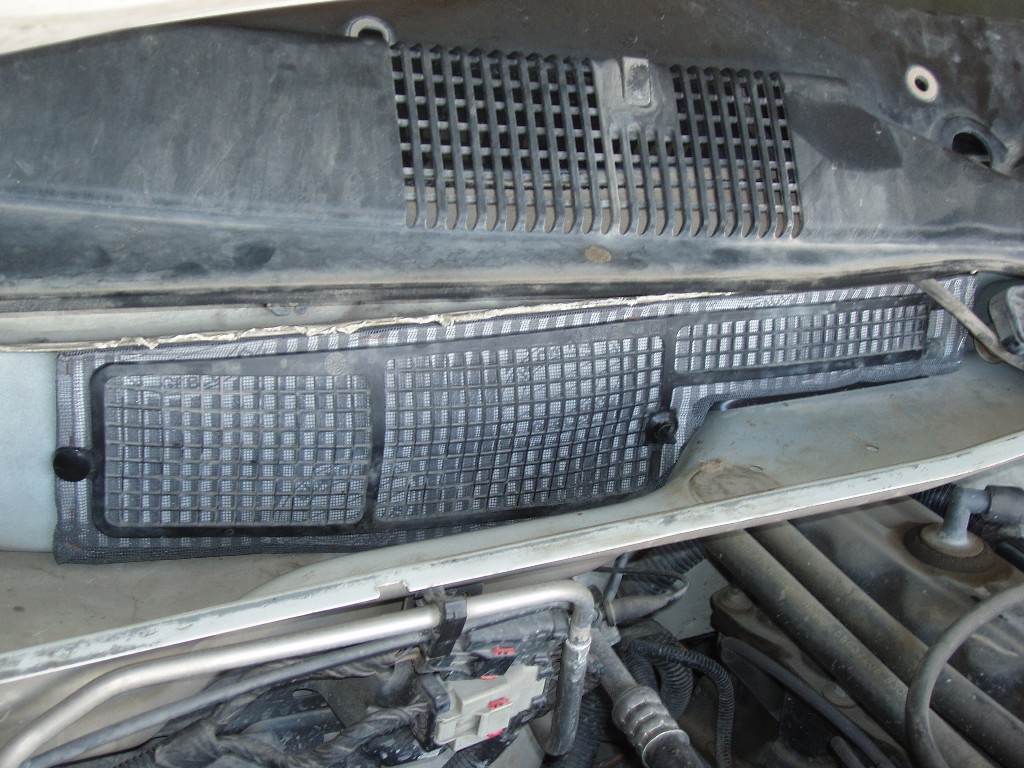

4. Накладку приподнимаешь и ложишь на лобовое, длины трубок омывателей хватает, открывается доступ к внутренней сетке - фото 6.

Кликните для увеличения

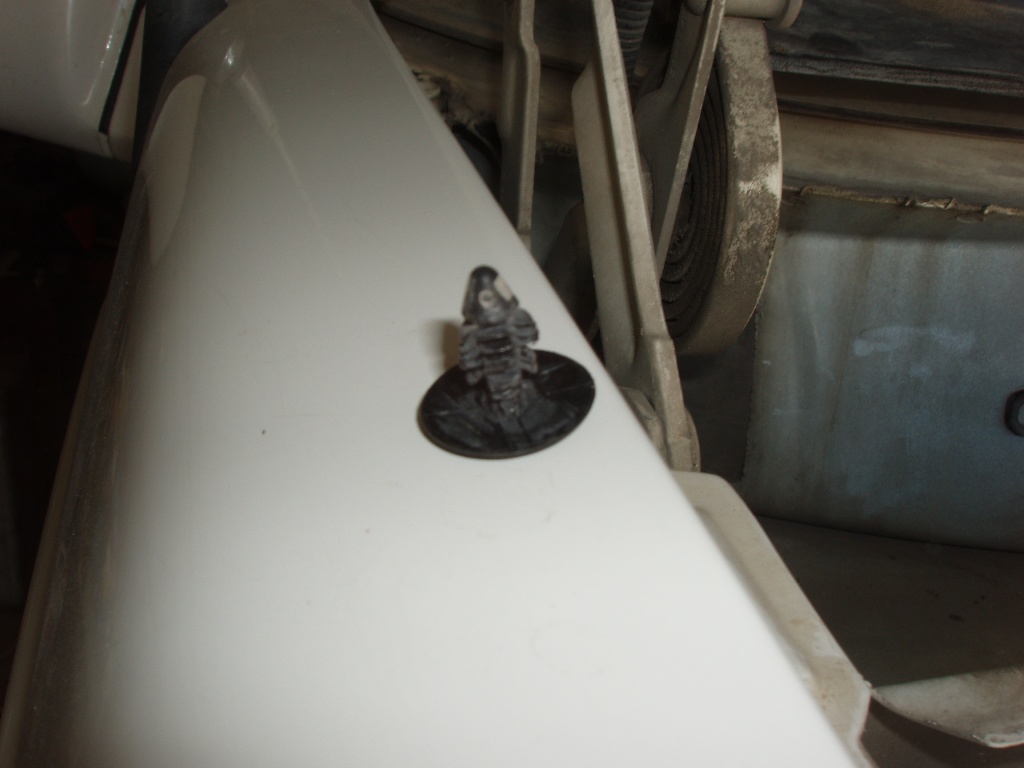

5. Вынимаешь два пластиковых фиксатора - смотри фото 10 пп.№7(один пришлось резать, заменил на девяточный + доработка ножом).

Кликните для увеличения

PS В следующий раз заменю на саморезы

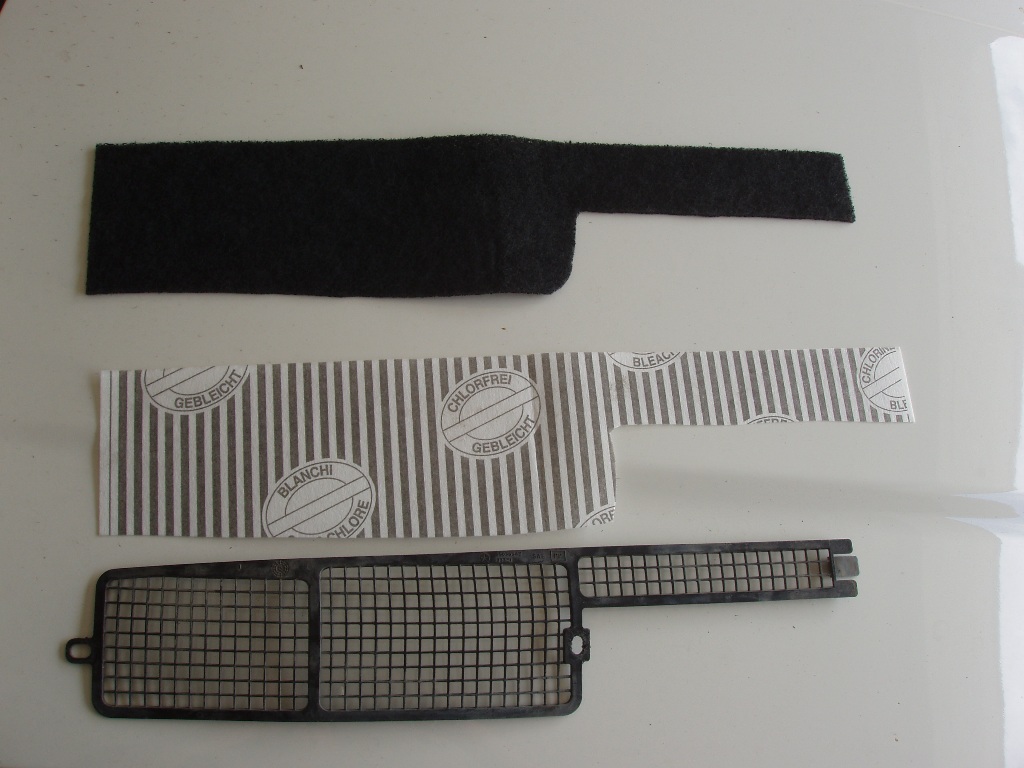

6. Вынимаешь решетку, из фильтра вырезаешь куски по форме решетки - фото 8,

Кликните для увеличения

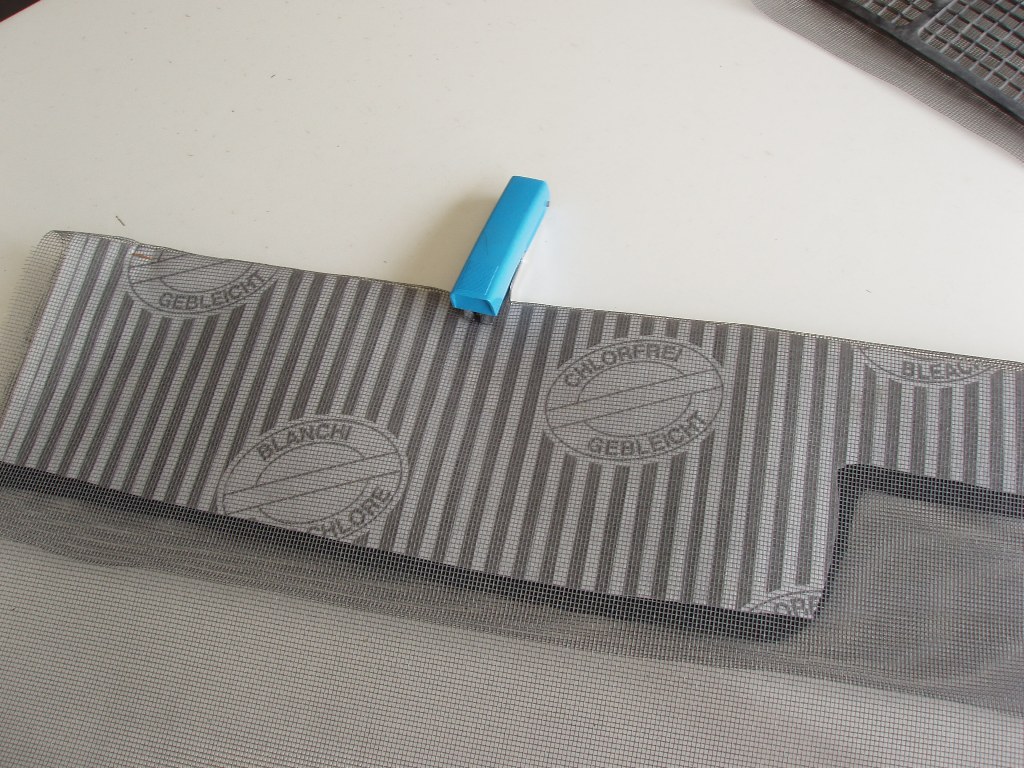

обматываешь москитной сеткой и степлерром скрепляешь по периметру - фото 9.

Кликните для увеличения

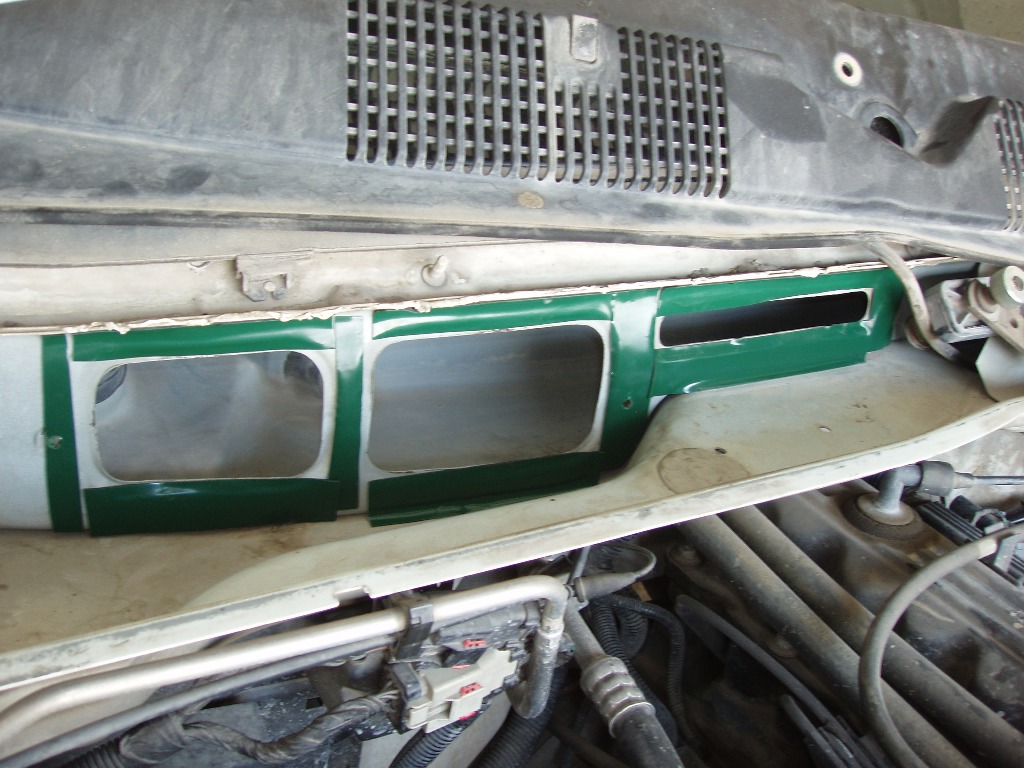

7. Клеишь ленту на металл - фото 10.

Кликните для увеличения

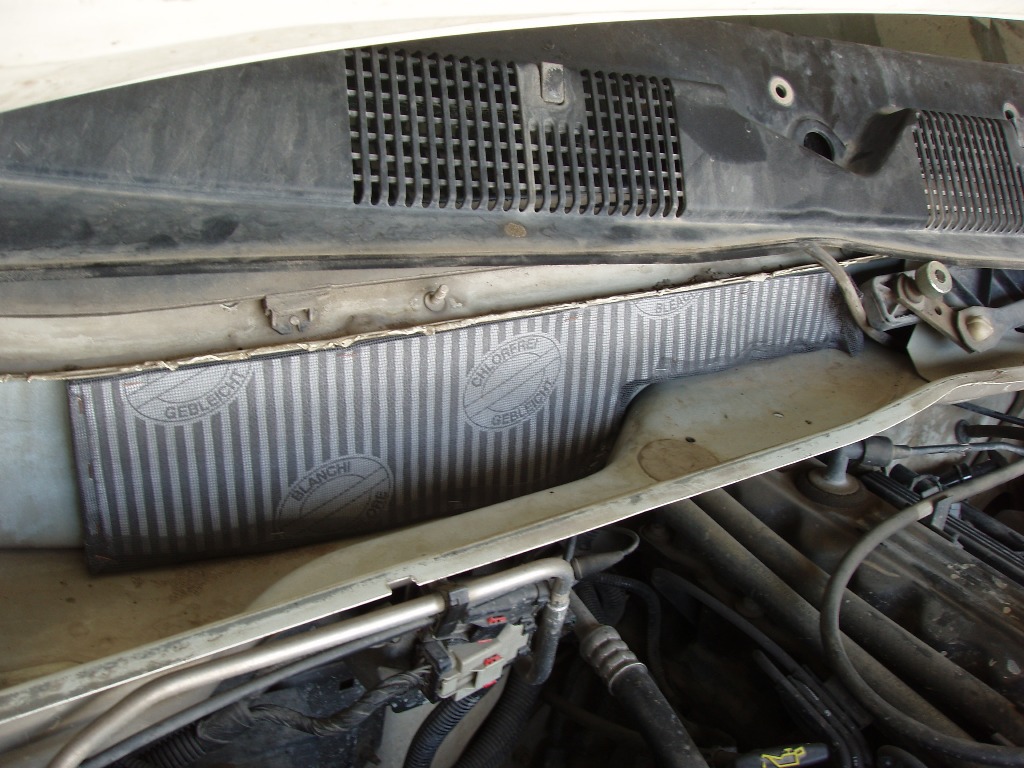

8. Снимаешь пленку с ленты и клеишь фильтр - фото 11.

Кликните для увеличения



9. Ставишь пластиковую сетку на место - фото 12,

Кликните для увеличения

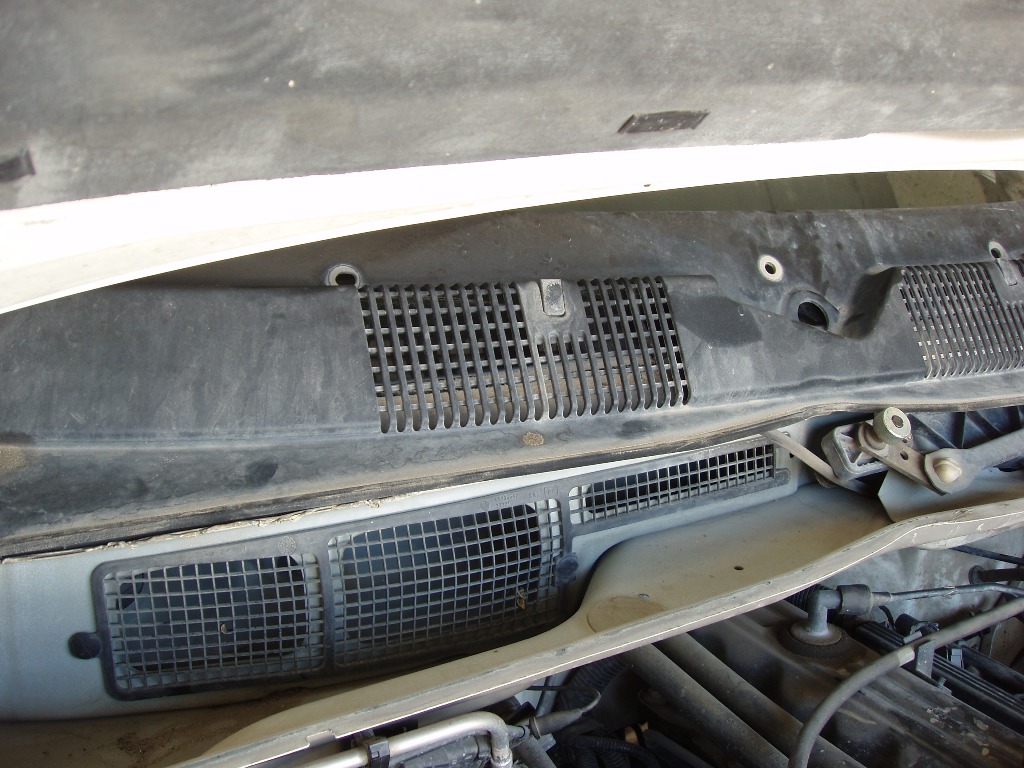

накладку и уплотнитель, затем щетки и любуешься на проделанную работу - фото 13.

Кликните для увеличения




Юрий, White Bearcub, 30 Мая 2005

Комментарий:

Надо запихать что то , например, кусок паралона в правую большую "дыру" см. фото 7, и сдвинуть его по коробу вправо так чтобы он плотно перекрыл короб, а иначе все это филькина грамота , правее дофига дырок и воздушный поток пойдет мимо фильтра.
С уважением Михаил (MVL#78, 31 Мая 2005)

Про ZJ, фильтр и "дыру"

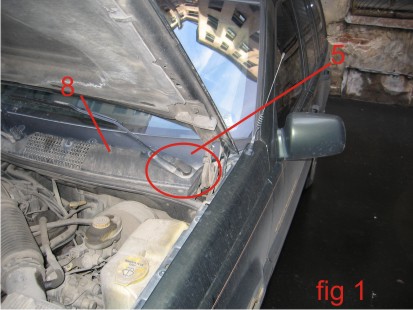

«Дыра» у ZJ находится в эпсилон окрестности 5 , см.фиг.1, снимаем пластиковую панель 8, как описано выше (на этой странице).

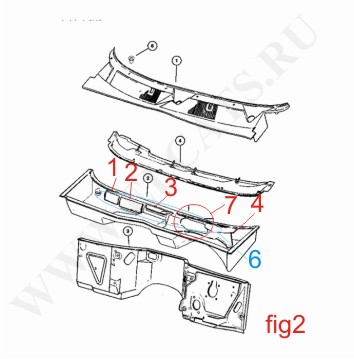

Видим примерно следующие , см.фиг.2, где 6 является коробом имеющим воздухозаборники : 1, 2 и 3, на которые необходимо установить фильтрующий элемент и ту самую воздухозаборную «дыру» 4 через которую прекрасно летит вся дрянь на испаритель мимо воздухозаборников 1,2 и 3, вот ее то и надо чем то заткнуть, я впендюрил туда кусок поролона примерно 150х150х50. Так же, если правильно помню, в эпсилон окрестности 7 есть мелкие щели , которые я просиликонил.

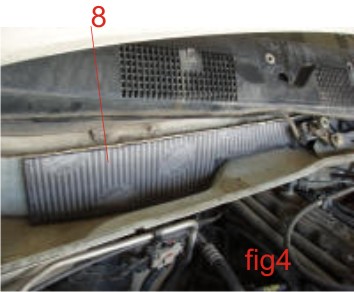

Далее на воздухозаборники 1,2и3, см. фиг3 и 4 устанавливаем фильтрующий элемент 8 любым описываемым способом.

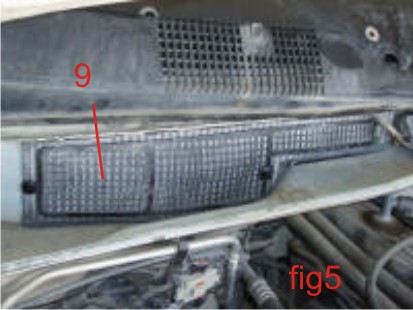

Втыкаем решетку 9, см. фиг 5. Все !
Езжу , после такого упражнения , четвертое лето , ваАще нет никаких проблем ни с пылью , ни с холодом в салоне.
С уважением Михаил (MVL#78), 25 Июля 2008

Список используемой литературы:

А.http://www.elcats.ru/chrysler/parts.asp?catid=G97&grpid=92&sgrpid=0000610
Б.http://www.elcats.ru/chrysler/parts.asp?catid=G97&grpid=92&sgrpid=0000510
В.http://www.elcats.ru/chrysler/parts.asp?catid=G97&grpid=92&sgrpid=0000310
