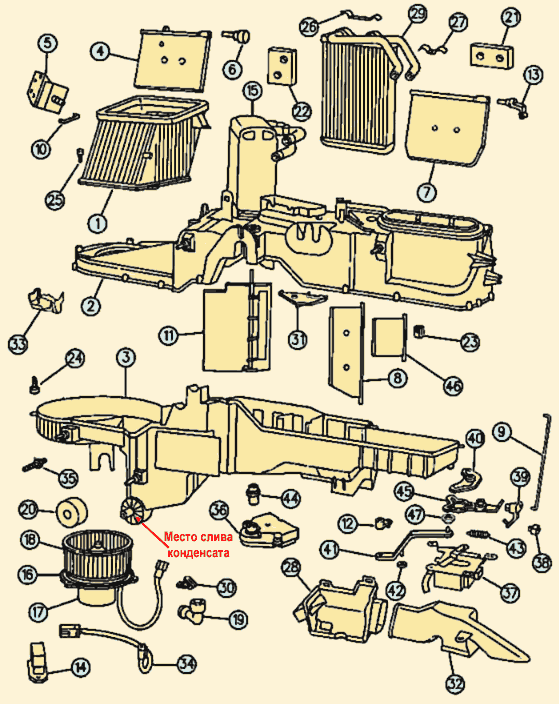

1. Корпус рециркуляции
2. Корпус верхний
3. Корпус нижний
4. Заслонка РЕЦИРКУЛЯЦИЯ
5. Привод заслонки свежего воздуха
6. Фиксатор заслонки свежего воздуха
7. Заслонка ВЕНТИЛЯЦИЯ/РАЗМОРАЖИВАНИЕ
8. Заслонка ОБДУВ НОГ
9. Тяга заслонки ОТОПЛЕНИЕ/КОНДИЦИОНИРОВАНИЕ
10. Вал заслонки
11. Температурная заслонка
12. Рычаг
13. Рычаг заслонки ВЕНТИЛЯЦИЯ/РАЗМОРАЖИВАНИЕ
14. Блок резисторов мотора отопителя
15. Испаритель
16. Уплотнитель мотора вентилятора
17. Мотор вентилятора
18. Вентилятор
19. Трубка вентиляции мотора вентилятора
20. Уплотнение слива конденсата испарителя
21. Уплотнитель трубок радиатора отопителя
22. Уплотнитель трубок испарителя
23. Гайка |
24. Винт
25. Винт
26. Зажим
27. Фиксатор трубок радиатора отопителя
28. Канал обдува пола
29. Радиатор отопителя
30. Зажим
31. Крышка
32. Воздуховод
33. Изолятор
34. Жгут проводов
35. Кронштейн
36. Модуль температурной заслонки
37. Привод заслонки ВЕНТИЛЯЦИЯ/РАЗМОРАЖИВАНИЕ
38. Хомут
39. Рычаг
40. Пластина
41. Рычаг
42. Шайба
43. Пружина
44. Рычаг температурной заслонки
45. Пластина
46. Демпфер
47. Втулка рычага |
