Фары

Снятие фар и передней панели

Ну тут можно пойти 2 путями:
1) Радикально, снять панель целиком
2) Если того, что указано выше не требуется, то снимаются только фары.

Общее, что надо сделать:

- откручиваем верхний крепежный саморез габарита отверткой-звездочкой на Т35, вроде. (Он почти скрыт крылом.)
- просовываем эту же отвертку в щель между габаритом и поворотником. Вывинчиваем длинный горизонтальный саморез.
- выпадает габарит - снимаем проводку, лампу.

- сняв габарит, получаем доступ к 2 саморезам крепления поворотника - вывинчиваем их. Снимаем поворотник, кручением извлекаем лампу из него.

(путь №2)
на данном этапе можно снять фары с панели:
- смотрим место крепления шарового шарнира электрокорректора (с местоположения снятого габарита). Извлекаем железный стопор замка шарнира. (вытягивается "на себя" в плоскости решетки радиатора) Тем самым освобождаем одну (верхнюю) из 3(!) точек крепления фары.
Далее можно поступить варварски: наклонить фару относительно оставшихся 2-ух нижних шарниров. И со щелчком фара их них выйдет.
А можно и так: я отверткой окрутил 2 самореза, которые крепят первую тягу шарнира и провернув на 45 градусов от панели отсоединяется второй шарнир. Когда фара в руках, Можно смело отогнуть штанги градусов на 60 и со щелчком они выйдут из фары.
(туманно, конечно, будут фото - станет немного понятней)

(путь №1)
можно снять всю панель.
Для этого снимаем бампер. (Снимаем решетку радиатора. Отпускаем 3 верхних и 3 нижних пистона крепления бампера, снимаем 3 пистона крепления подкрылка к бамперу и то же самое с левой стороны). Снимаем верхнюю часть бампера с отливов на панели и подаем оный "на себя". Сдвигаем по горизонтальным "полозьям" бампер на себя см. эдак 10 и опускаем вниз.

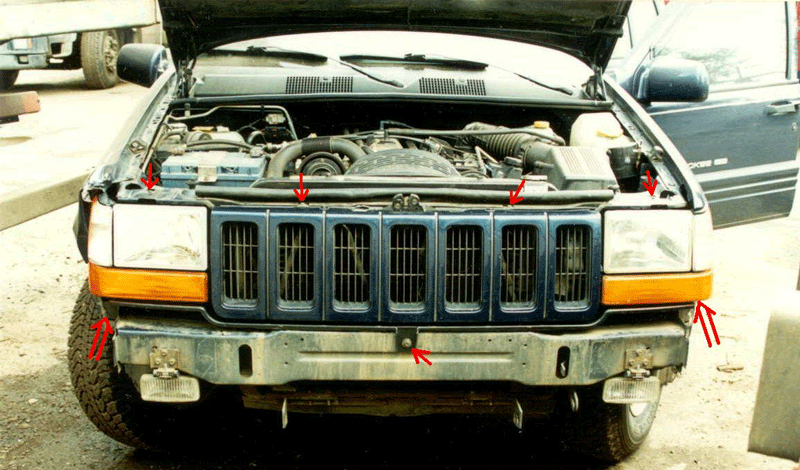

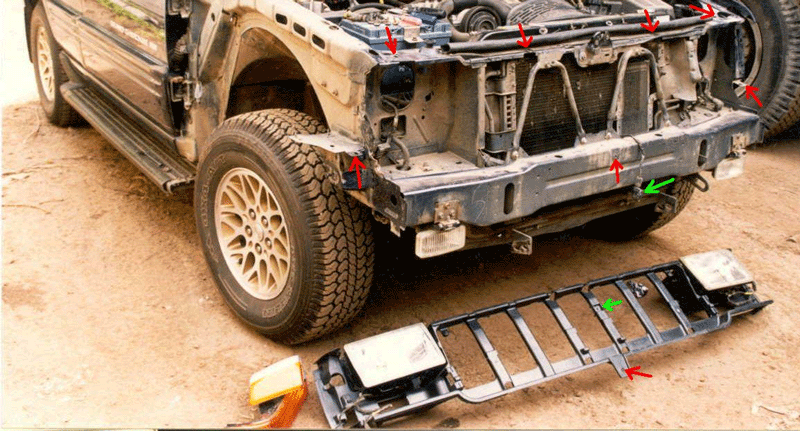

Снимаем температурный датчик (саморез). На фото показаны места крепления панели - 4 сверху, 2 с краев(отвинчиваются снизу) и 1 снизу. Откручиваем головой на "10"мм. Отсоединяем электрокорректоры, разъемы габарит+поворотник, лампу фары.
Сдвигаем панель на себя.

Кликните для увеличения

Кликните для увеличения

Кликните для увеличения

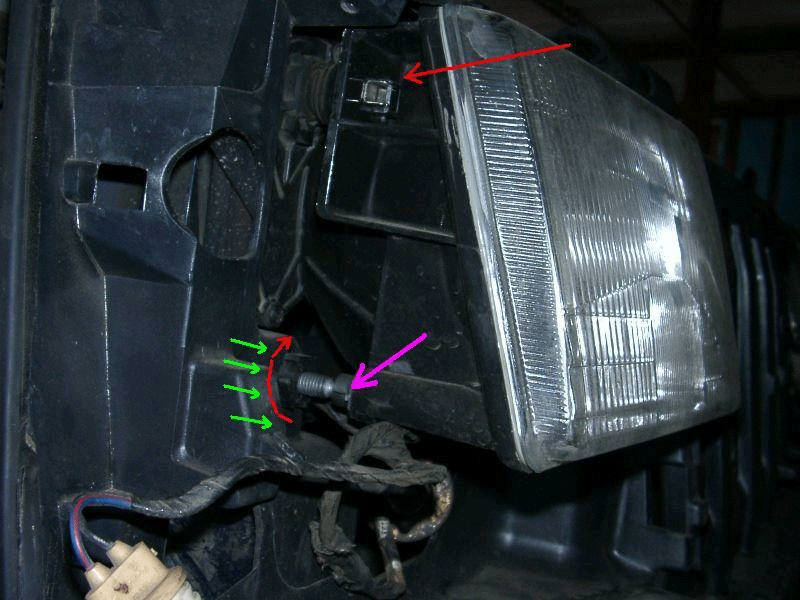

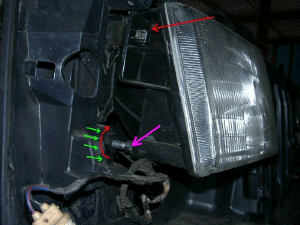

1) Вынимаем верхний металлический стопор верхнего шарнира и ломаем фару "вниз". Со щелчком освобождаются шарниры (фиолетовым).

2) Поворачиваем основание фарнира (на фото) и он выходит из панели. (поворот на 45-60 градусов).
Далее снимаем 2 самореза крепления дальнего шарнира. На фото не виден. А можно даже еще и не так сделать.
Берем отвертку и начинаем крутить верхний регулировочный винт подстройки дальнего шарнира фары. :)) Фара сама выезжает в руки.



Александр (Z.J) mailto:z.j@ru.net
