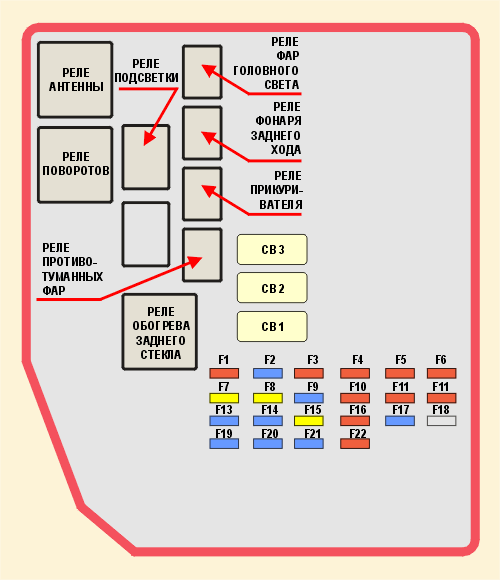

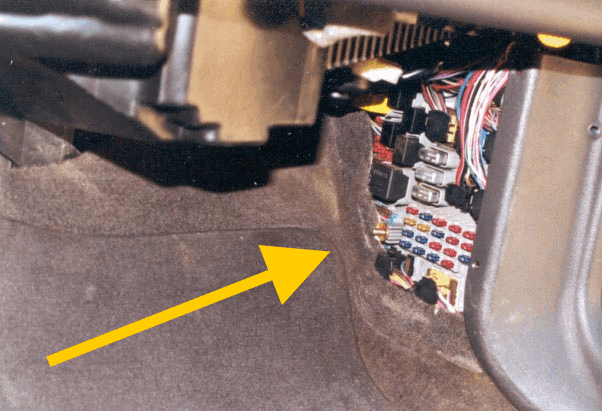

Блок предохранителей

Grand Cherokee c 96 года



Предохранители

F1. Радио (10 А)
F2. Прикуриватель (15А)
F3. Стеклоочиститель и омыватель заднего стекла, модуль контроля кузова (10А)
F4. Модуль контроля подушек безопасности (10 А)
F5. Панель приборов (10 А)
F6. Реле поворотов, информационный дисплей, потолочная консоль, датчик "Парк-Нейтраль" (15 А)
F7. Приборная панель, модуль контроля кузова, аудио-усилитель (если установлен), датчик автоматического включения ламп головного света (20 А)
F8. Прицепное устройство, лампа задней откидной двери, мотор стеклоочистителя заднего стекла (20 А)
F9. Включатель стоп-сигнала (15 А)
F10. Обогреватель заднего стекла (10 А)
F11. Анти-блокировочная система (АБС) (10 А)
F12. Обогрев сидений, приводы заслонок отопителя (10 А)
F13. Аварийная сигнализация (15 А)
F14. Прикуриватель (15 А)
F15. Задние противотуманные фонари (10 А)
F16. Подсветка дверей, порогов и т.д. (10 А)
F17. Реле фонаря заднего хода, переключатель головного света (15 А)
F18. Не используется
F19. Автоматический выключатель ламп головного света (15 А)
F20. Модуль контроля кондиционера, радио, информационный дисплей (15 А)
F21. Розетка (15 А)
F22. Модуль контроля подушек безопасности (10 А)

Автоматические предохранители

CB 1. Мотор стеклоочистителя лобового стекла, люк крыши (20 А)

CB 2. Модуль двери водителя (DDM), модуль двери пассажира (PDM) (30 A)

CB 3. Подогрев, память и управление сиденьями водителя и пассажира (20 А)
