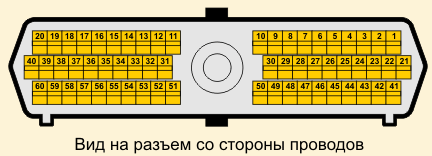

Разъем контроллера системы впрыска (PCM)

Двигателья 4 литра, Grand Cherokee 94 г.

Примечание: в обозначении цвета провода в числителе стоит цвет самого провода, а в знаменателе - цвет полоски.
* - обозначает витую пару

Контакт

Цвет провода

Функция

1

Красный/белый*

Сигнал с датчика MAP

2

Светлокоричневый/черный*

Датчик температуры охлаждающей жидкости

3

Красный

Аккумулятор

4

Черный/светлосиний*

"Земля" датчиков

5

Черный/светлокоричневый*

"Земля" питания

6

Фиолетовый/белый*

5 Вольт

7

Белый/черный*

8 Вольт

8

9

Светлосиний/красный*

Питание с замка зажигания

10

11

Черный/светлокоричневый*

"Земля" питания

12

Черный/светлокоричневый*

"Земля" питания

13

Светлосиний/коричневый*

Форсунка 4

14

Желтый/белый*

Форсунка 3

15

Сетлокоричневый

Форсунка 2

16

Белый/темносиний*

Форсунка 1

17

18

19

Серый/белый*

Катушка зажигания (-)

20

Темнозеленый

Обмотка возбуждения генератора

21

Черный/красный*

Датчик температуры воздуха

22

Оранжевый/темносиний*

Датчик положения дроссельной заслонки

23

24

Красный/светлозеленый*

Датчик положения коленвала

25

Черный

На диагностический разъем (SCI TRANS)

26

Фиолетовый/коричневый*

CCD (+)

27

темносиний/оранжевый*

Выключатель низкого давления кондиционера

28

Светлозеленый

Модуль контроля климатической установки

29

Коричневый

Включатель стоп-сигнала (—)

30

Черный/белый*

Датчик положения трансмиссии "Park-Neutral"
(только для автоматических коробок)

31

32

Черный/малиновый*

Индикатор "Check engine"

33

Светлокоричневый/красный*

Соленоид круиз-контроля (вакуум)

34

Темносиний/красный*

Реле муфты компрессора кондиционера

35

36

37

38

Серый

Форсунка 5

39

Желтый/черный*

Мотор холостого хода (4)

40

Коричневый/белый*

Мотор холостого хода (2)

41

Коричневый/оранжевый*

Кислородный датчик

42

43

Серый/светлосиний*

Тахометр

44

Серый/черный*

Датчик положения распредвала

45

Черный/желтый*

На диагностический разъем (SCI RECEIVE)

46

Белый/серый*

CCD (-)

47

Белый/оранжевый*

Датчик скорости

48

Черный/красный*

Круиз-контроль (SET)

49

Желтый/красныйD*

Круиз-контроль ( IGNITION)

50

Белый/светлозеленый*

Круиз-контроль (RESUME)

51

Малиновый

Реле бензонасоса

52

53

Светлозеленый/красный*

Соленоид круиз-контроля (VENT)

54

Оранжевый/черный*

Индикатор переключения передач (для ручных коробок)

55

56

57

Темнозеленый/черный*

Питание с реле отсечки (ASD)

58

Коричневый/желтый*

Форсунка 6

59

Серый/красный*

Мотор холостого хода (1)

60

Фиолетовый/черный*

Мотор холостого хода (3)
