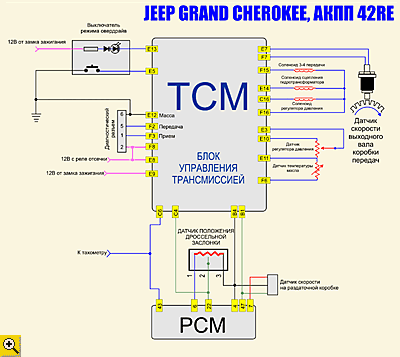

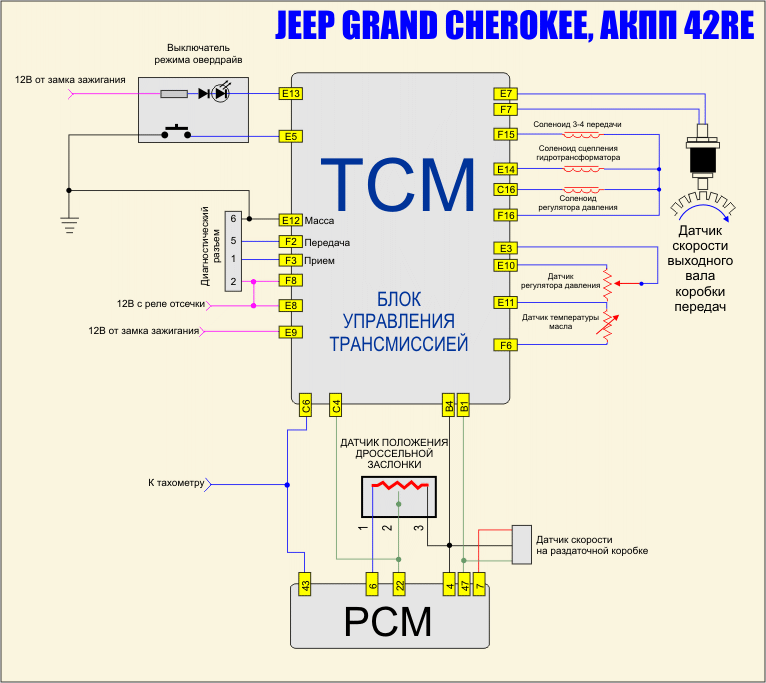

Блок управления АКПП 42RE

Когда выходной вал коробки передач начинает вращаться, датчик вращения выходного вала начинает сообщать блоку управления (TCM) об угловой скорости вала.

По мере увеличения скорости вращения выходного вала, TCM управляет соленоидом регулятора давления с помощью сигнала прямоугольных импульсов, изменяя их ширину. Одновременно, TCM через датчик регулятора давления контролирует, что давление действительно изменилось. Датчик выдает напряжение от 0,6 Вольта (когда автомобиль не движется) до 5 Вольт пропорционально давлению.

Если блок управления получает с датчика температуры масла сигнал о том, что температура масла ниже -1 градуса Цельсия, блок управления запрещает включение режима овердрайв.

Если блок управления получает с датчика температуры масла сигнал о том, что температура масла выше 121 градуса Цельсия, блок управления запрещает включение режима овердрайв. Если режим был овердрав включен при получении сигнала о повышенной температуре - блок управления его выключает.

Блок управления имеет самодиагностику. При обнаружении неисправности, TCM "выставляет" код ошибки и переходит в режим "по-умолчанию". В этом режиме TCM включает третью передачу. При этом ручное включение второй и задней передачи возможно.

А также в формате PDF

А также в формате flash

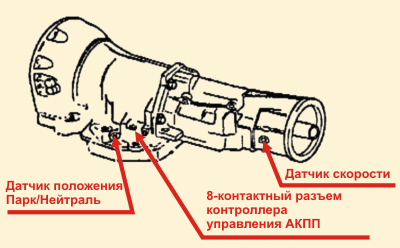

Расположение разъемов
