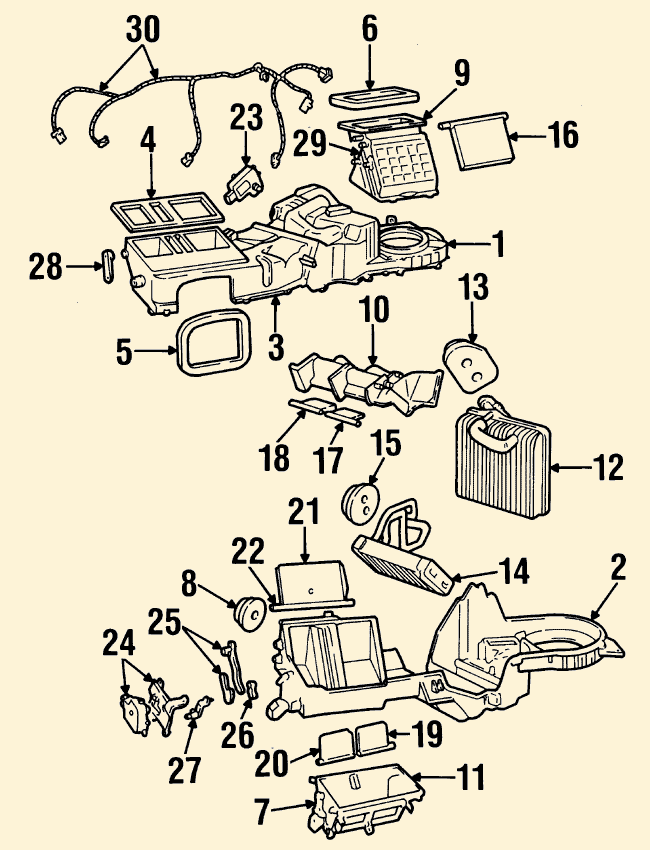

Климатическая установка. Составные части

Кликните для увеличения

1. Верхняя часть корпуса
2. Нижняя часть корпуса
3. Уплотнитель
4. Уплотнитель
5. Уплотнитель
6. Уплотнитель
7. Уплотнитель
8. Уплотнитель слива конденсата
9. Корпус рециркуляции воздуха
10. Средний корпус
11. Корпус
12. Испаритель
13. Изолятор испарителя
14. Радиатор отопителя
15. Изолятор радиатора отопителя
16. Входной воздуховод
17. Смесительная заслонка №1
18. Смесительная заслонка №2
19. Заслонка распределительного воздуховода №1
20. Заслонка распределительного воздуховода №2
21. Заслонка воздуховода области ног
22. Ось заслонки воздуховода области ног
23. Привод заслонки регулировки температуры
24. Привод заслонки режимов
25. Рычаг заслонки №1
26. Рычаг заслонки №2
27. Рычаг заслонки №3
28. Рычаг заслонки вентиляционного дефлектора
29. Тяга
30. Жгут проводов
