       Jeep » Grand Cherokee(WJ) »



РАЗДАТОЧНЫЕ КОРОБКИ

1. Может быть установлена на автомобиле с любым двигателем (с двигателем 4,7 - Опционально и только с 2000 года )

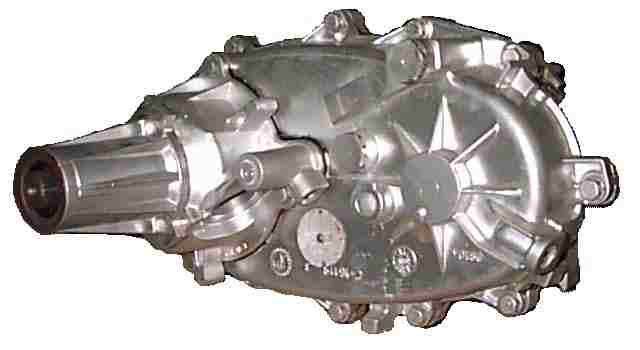

Selec-Trac (NP242)

Кликните для увеличения передаточное отношение пониженной 2,72;

используемое масло: для автоматических трансмиссий ATF типа Dextron II, замена - каждые 50 000 км;

заправочная емкость - 1,4 литра;

в зависимости от типа вала коробки передач, с которой применяется, имеет входной вал с 21 (87-89 годов выпуска), либо с 23 шлицами;

имеет режим Full Time 4wd в дополнение к 2WD, 4H (или Part Time 4WD) и 4LO режимам. Данный режим обеспечивается наличием в коробке межосевого дифференциала.

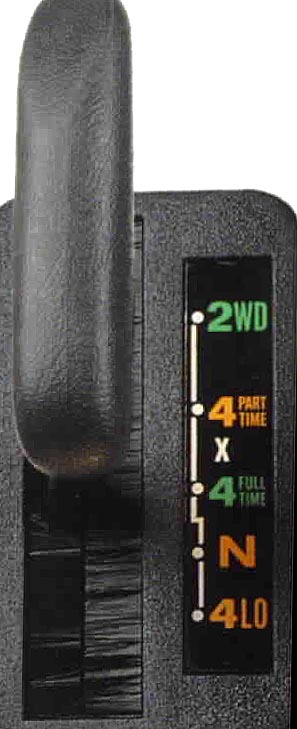

Кликните для увеличения... 2 WD - включен только задний мост,
4 Full Time - включены оба моста, крутящий момент распределен: 48% - на передний мост и 52% - на задний,
4 Part Time - включены оба моста, межосевой дифференциал заблокирован,
4 LO - включены оба моста на пониженной передаче, межосевой дифференциал заблокирован.
4 Full Time сконструирован для езды по сухим дорогам в режиме полного привода без ограничений.
Режим 4 Part Time на коробке Selec-Trac - это блокирование межосевого дифференциала. Езда в этом режиме по сухой поверхности приводит к повышенному износу трансмиссии и выходу из строя раздаточной коробки!

Подробнее...



2. Может быть установлена на автомобиле с любым двигателем

Quadra-Trac II (NV247)

На новом Grand Cherokee 1999 года вместо Quadra-Trac  ставится новая раздаточная коробка Quadra-Trac II, которая имеет блокируемую (до 100%) героторную муфту, срабатывающую от разности скоростей. Принцип действия героторного насоса, как у шестеренчатого маслянного насоса. Ротор этого насоса приводится карданным валом переднего моста, корпус - карданным валом заднего моста. Давление, развиваемое насосом таким образом завист от разности скоростей переднего и заднего моста.

В обычных условиях, 100% крутящего момента подается на заднюю ось. Как только обнаруживается разница скоростей передней и задней оси, начинает работать героторный насос, подавая давление в многодисковую муфту, тем самым частично (или полностью) блокируя ее.

В результате часть крутящего момента перераспределяется на передний мост.

Кликните для увеличения передаточное отношение пониженной 2,72;

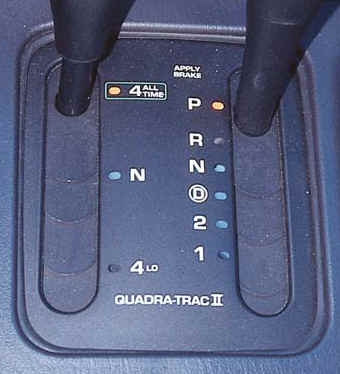

4All time - включен полный привод; муфта, стоящая между мостами, обеспечивает автоматическое распределение крутящего момента между мостами от 5 до 95%.
Neutral - нейтраль,
4Lo - включены оба моста на пониженной передаче, межосевая муфта заблокирована.

заправочная емкость - 1,1 литра;
Масло - специальное для этой раздаточной коробки (Mopar Transfer Case fluid PN: 05016796AA), никакое другое лить нельзя!

Подробнее...

В 2004 году:

Устанавливалась в комплектации Laredo с 4-литровым двигателем

Quadra-Trac I (NV147)

Упрощенная раздаточная коробка, созданная на основе NV47. основное отличие - отсутствие пониженной передачи и положения "Нейтраль"

4All time - включен полный привод; дифференциал, стоящий между мостами, обеспечивает автоматическое распределение крутящего момента между мостами от 5 до 95%.


заправочная емкость - 1,1 литра;
Масло - специальное для этой раздаточной коробки (Mopar Transfer Case fluid PN: 05016796AA), никакое другое лить нельзя!



Названия комплектаций:
Quadra-Trac I - это просто стоит раздатка 147
Quadra-Trac II - это просто стоит раздатка 247
Quadra-Drive - это не раздатка! Quadra-Drive - это комплектация! Quadra-Drive - это когда кроме 247-й раздатки стоят блокируемые дифференциалы (Vary-Loc или Hydra-Lok - по-разному их в прессе называют) в мостах.
