ЭЛЕКТРИЧЕСКИЕ ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

Внутренний блок предохранителей

Внутренний блок предохранителей расположен в нижней части панели управления слева от рулевой колонки.

ПРИМЕЧАНИЕ
Полный список предохранителей, устанавливаемых на автомобиль, приведен ниже. Независимо от комплектации автомобиля на нем установлены все предохранители, приведенные в списке. Реле на вашем автомобиле соответствуют установленному на него оборудованию.

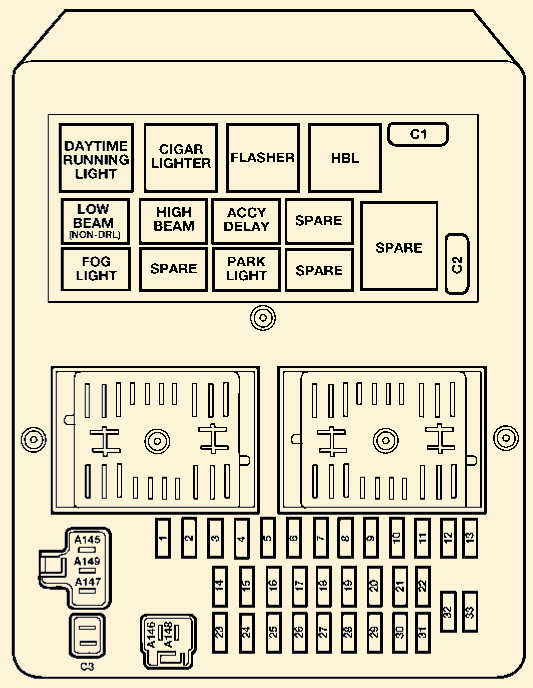

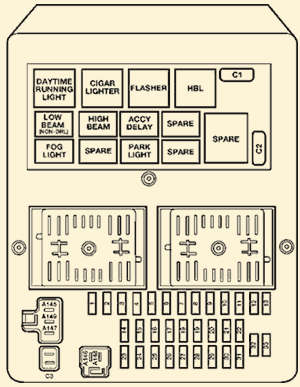

Кликните для увеличения

Номер гнезда

Номинальный ток предохранителя; кодовый цвет

Защищаемые электрические цепи

1

Не используется

2

Не используется

3

10 А; красный

Дальний свет левой фары

4

15 А; светло-голубой

Аварийная световая сигнализация

5

25 А; бесцветный

Радиоприемник/ Усилитель аудио-системы

6

15 А; светло-голубой

Габаритные огни

7

10 А; красный

Освещение салона

8

15 А; светло-голубой

Верхняя консоль, очиститель заднего стекла, подсветка панели управления, реле замка стекла двери грузового отделения

9

20 А; желтый

Электрические розетки

10

Не используется

11

10 А; красный

Индикатор включения обогревателя заднего стекла

12

10 А; красный

Реле отсечки (Auto Shat Down Relay / “Fuel”)

13

Не используется

14

10 А; красный

Ближний свет левой фары

15

10 А; красный

Ближний свет правой фары

16

10 А; красный

Дальний свет правой фары

17

10 А; красный

Приборная панель, диагностический разъем

18

20 А; желтый

Электрические цепи прицепа

19

10 А; красный

Антиблокировочная тормозная система

20

10 А; красный

Замок зажигания

21

10 А; красный

Замок зажигания –PDC – центр распределения мощности

22

10 А; красный

Замок зажигания (положение "Зажигание включено"/"Стартер")

23

15 А;

Концевой выключатель тормозной педали

24

15 А; светло-голубой

Противотуманные фары

25

20 А; желтый

Реле задержки отключения электроприводов

26

15 А; светло-голубой

Прикуриватель

27

15 А; светло-голубой

Задние противотуманные фонари (для Европейского рынка)

28

10 А; красный

Блок управления кузовным оборудованием

29

10 А; красный

Очиститель заднего стекла, электрический насос омывателя

30

15 А; светло-голубой

Радиоприемник

31

10 А; красный

Замок зажигания (положение "Стартер")

32

10 А; красный

Подушка безопасности в положениях замка – "Зажигание включено"/"Стартер")

33

10 А; красный

Подушка безопасности в положениях замка – "Зажигание включено"/"Стартер")

C1

20 А

Очиститель стекла (автомат защиты цепи)

C2

20 А

Сиденья с электрической регулировкой (автомат защиты цепи)

C3

Не используется

Предохранители, расположенные под подкапотом (центральный электрический распределитель)

Центральный электрический распределитель расположен в моторном отсеке около аккумуляторной батареи. В распределителе находится блок предохранителей, которые заменяют плавкие термические вставки в электрической проводке. Кроме того, в распределителе расположены предохранители типа "Mini" и реле ISO. На внутренней стороне крышки распределителя приведен перечень предохранителей и реле. Новые предохранители и реле вы можете приобрести у официального дилера.
