ЗАМЕНА ЛАМП

Фары

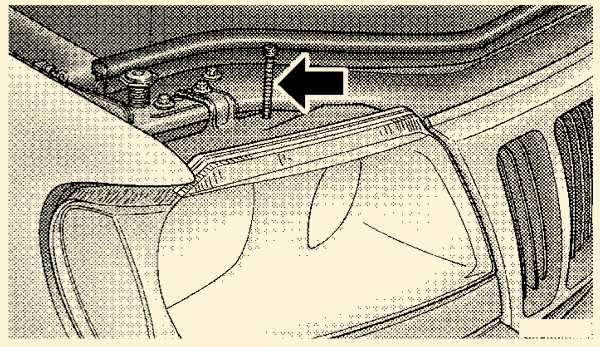

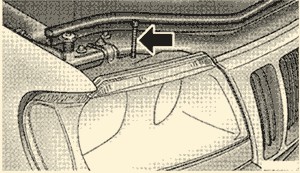

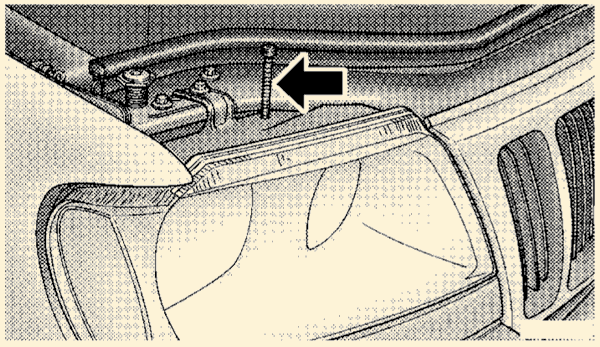

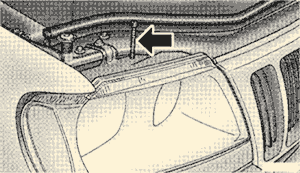

1. Выверните винт крепления блока фары.

Кликните для увеличения

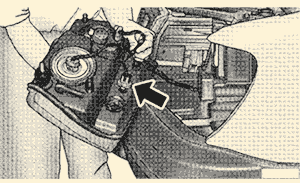

2. Возьмитесь за верхнюю внутреннюю и внешнюю нижнюю части фары и выдвиньте ее наружу, чтобы обеспечить доступ к лампам.

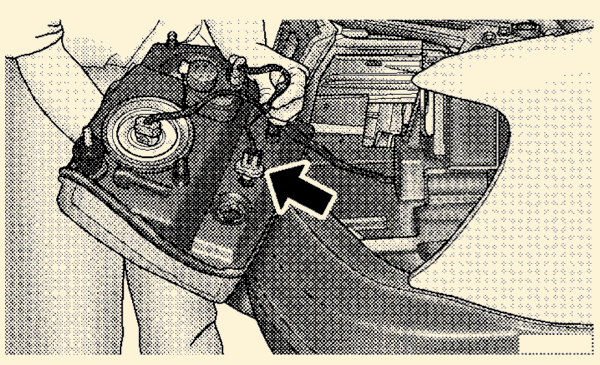

3. Отсоедините электрический разъем.

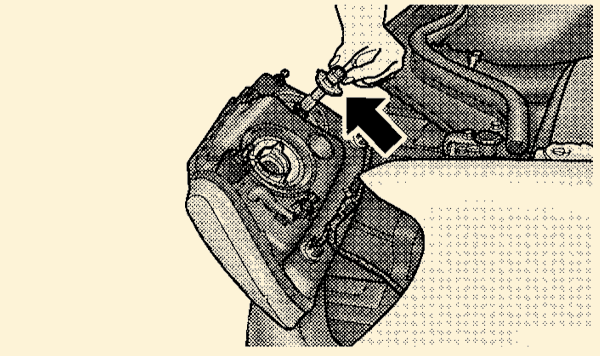

4. Поверните патрон с лампой против хода часовой стрелки на четверть оборота и выньте его из корпуса фары.

5. Выньте лампу из патрона.

Кликните для увеличения

6. Вставьте новую лампу в патрон. Установите патрон на место, повернув его по ходу часовой стрелки.

7. Установите фару на место.

ВНИМАНИЕ
Не прикасайтесь пальцами к колбе новой галогенной лампы. ИзAза жирных отпечатков пальцев на колбе срок службы лампы значительно сократится. Если на колбу лампы попало масло или жир, тщательно протрите ее спиртом.

Передние габаритные огни

1. Выверните винт крепления блока фары.

Кликните для увеличения

2. Возьмитесь за верхнюю внутреннюю и внешнюю нижнюю части фары и выдвиньте ее наружу, чтобы

обеспечить доступ к лампам.

3. Отсоедините электрический разъем.

4. Поверните патрон с лампой против хода часовой стрелки на четверть оборота и выньте его из корпуса фары.

Кликните для увеличения

5. Выньте лампу из патрона.

6. Вставьте новую лампу в патрон. Установите патрон на место, повернув его по ходу часовой стрелки.

7. Установите фару на место.

Указатели поворота

1. Выверните винт крепления блока фары.

Кликните для увеличения

2. Возьмитесь за верхнюю внутреннюю и внешнюю нижнюю части фары и выдвиньте ее наружу, чтобы

обеспечить доступ к лампам.

3. Отсоедините электрический разъем.

Кликните для увеличения

4. Поверните патрон с лампой против хода часовой стрелки на четверть оборота и выньте его из корпуса фары.

5. Выньте лампу из патрона.

6. Вставьте новую лампу в патрон. Установите патрон на место, повернув его по ходу часовой стрелки.

7. Установите фару на место.

Боковые повторители указателей поворота

1. Вставьте в зазор между рассеивателем повторителя и передним крылом плоскую отвертку и отожмите

лапки фиксатора.

2. Выньте повторитель указателя поворота из отверстия переднего крыла.

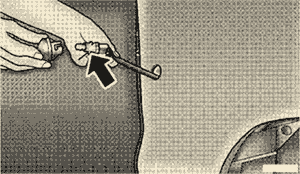

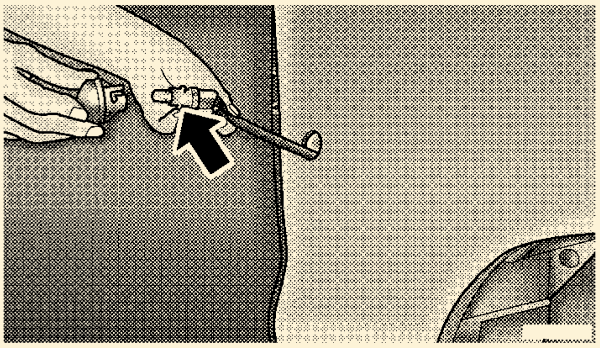

3. Поверните патрон с лампой против хода часовой стрелки на четверть оборота и выньте его из корпуса повторителя.

4. Выньте лампу из патрона.

Кликните для увеличения

5. Вставьте новую лампу в патрон. Установите патрон в корпус повторителя.

6. Вставьте повторитель в отверстие переднего крыла и нажмите на него, чтобы зафиксировать на месте.

Задний комбинированный фонарь (габаритные огни, задний противотуманный фонарь, указатель поворота, фонарь заднего хода)

1. Откройте дверь грузового отделения.

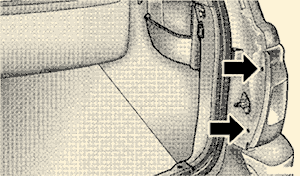

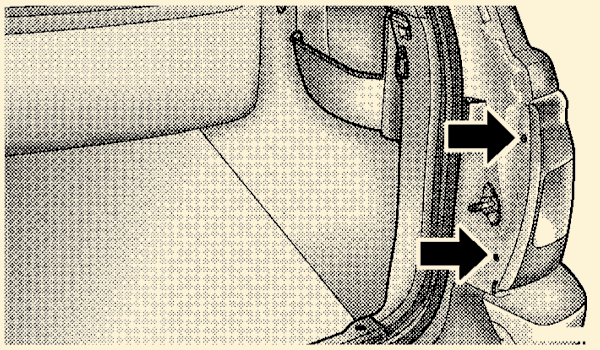

2. Выверните два винта крепления фонаря к кузову. Снимите фонарь.

Кликните для увеличения

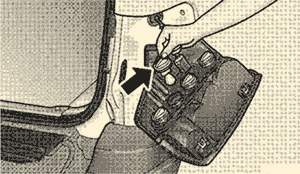

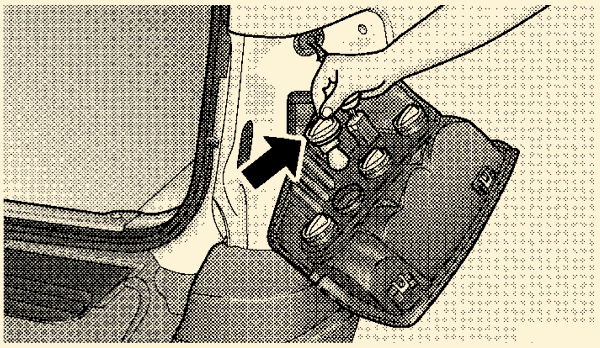

3. Поверните патрон с лампой против хода часовой стрелки на четверть оборота и выньте его из корпуса фонаря.

Кликните для увеличения

4. Вставьте новую лампу в патрон. Установите патрон на место.

5. Установите фонарь на место.

Центральный верхний стоп-сигнал

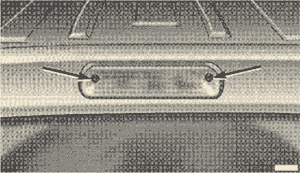

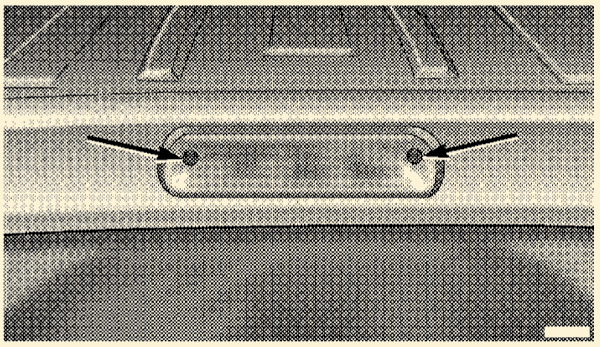

1. Выверните два винта крепления фонаря к кузову.

Кликните для увеличения

2. Поверните патрон с лампой против хода часовой стрелки на четверть оборота и выньте его из корпуса фонаря.

3. Выньте лампу из патрона.

4. Вставьте новую лампу в патрон. Установите патрон на место.

5. Установите фонарь на место.

Фонарь освещения регистрационного знака

1. Выверните винт крепления фонаря.

2. Поверните патрон с лампой против хода часовой стрелки на четверть оборота и выньте его из корпуса фонаря.

3. Выньте лампу из патрона.

4. Вставьте новую лампу в патрон. Установите патрон на место.

5. Установите фонарь на место.
