РЕГУЛИРОВКА РЫЧАГОВ ПЕРЕКЛЮЧЕНИЯ
раздаточной коробки

Детали системы рычагов переключения раздаточной коробки NP231,  соединенной с автоматической КПП Применяется также для системы рычагов коробок NP242 моделей 1994 и 1995г. и всех коробок NP249, использованных с автоматической КПП.

1 - кронштейн крутящего вала раздаточной коробки; 2 - приклепанная гайка(4); 3 - рычаг переключения в сборе; 4 - пол кузова; 5 -рычаг переключения раздаточной коробки; 6 - крутящий вал; 7 - болт фиксации цапфы; 8 - тяга селектора и цапфа; 9 - кронштейн рамы крутящего вала; 10 - тяга рычага переключения

1. На моделях 1993г. переключите раздаточную коробку в положение 4L, на моделях 1994г. - в "N". На моделях 1995г. переключите коробку в положение 4L и зафиксируйте рычаг в этом положении с помощью проволоки или веревки.

2. Поднимите автомобиль и надежно закрепите его на подставках.

3. Ослабьте фиксирующий болт в цапфы рычага селектора.

4. Убедитесь, что рычаг переключения раздаточной коробки находится в положении "4L" (модели 1993 и 1995г.) или в положении "N" (нейтральное) - модели 1994г.

5. Сдвиньте цапфу вперед или назад на тяге селектора, а затем затяните болт фиксации цапфы моментом,,указанным в таблице в начале главы.

6. Опустите автомобиль и проверьте переключение раздаточной коробки. Совершите пробную поездку и убедитесь, что раздаточная коробка полностью фиксируется в положения "2Н", "4Н" и "4L". Если это не так, то подрегулируйте ее.

7. Снимите держатель рычага переключения.

8. Переведите рычаг в положение "4L".

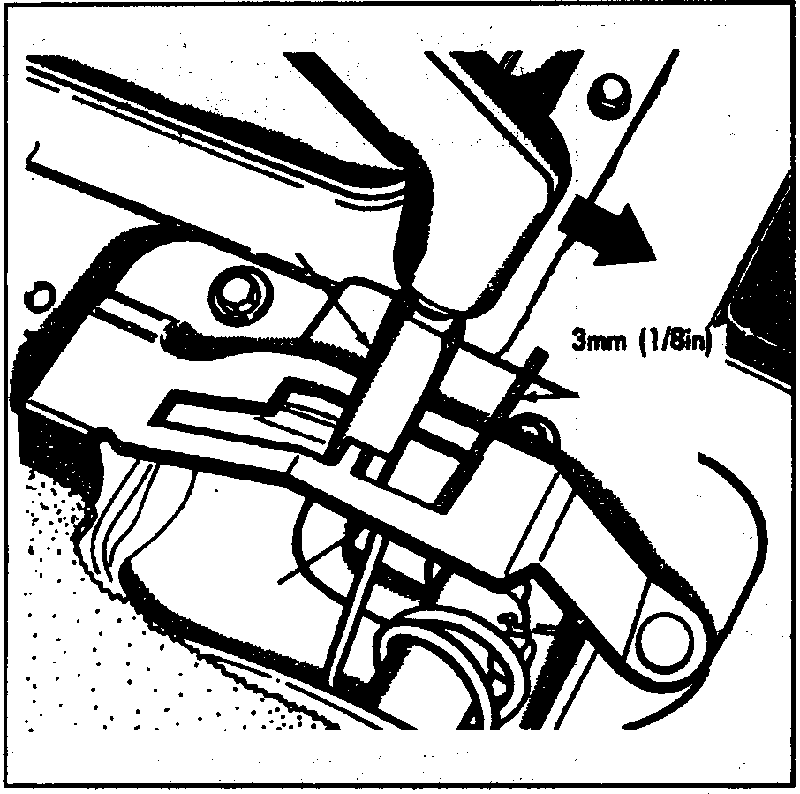

9. Для регулировки рычагов переключения коробки NP242, 1993г., вставьте шайбу толщиной 3,0-3,2 мм между рычагом (1) переключения и передним краем кулисы (2) рычага (закрепите рычаг и разделитель (3) куском проволоки)

10. Поднимите автомобиль и надежно закрепите его на подставках.

11. Ослабьте под автомобилем болт фиксации цапфы рычага переключения (см. рис. 2.11) и убедитесь, что тяга свободно соединена в цапфе и в рычаге.

12. Убедитесь, что рычаг выбора режима находится в положении 4L.

13. Расположите тягу рычага, чтобы она свободно сидела на рычаге выбора режима и надежно затяните болт фиксации цапфы.

14. Уберите подставки и опустите автомобиль.

15. Снимите разделитель (шайбу) и установите снятые ранее детали.

1994 и1995 годы выпуска

16. Регулировка системы рычагов на коробках NP242 1994 и 1995 идентична регулировке NP231 1994г., с тем отличием, что рычаг на коробке центруется в положении"N", а не "4L". См. пп. 1-6.

NP249

17. Процедура регулировки системы рычагов переключения на раздаточных коробках NP249 моделей 1993-1995гг. идентична процедуре на коробках NP231 1994г. (с рычагом, отцентрованным в положении "N", а нее "4L", см. пл. 1-6.

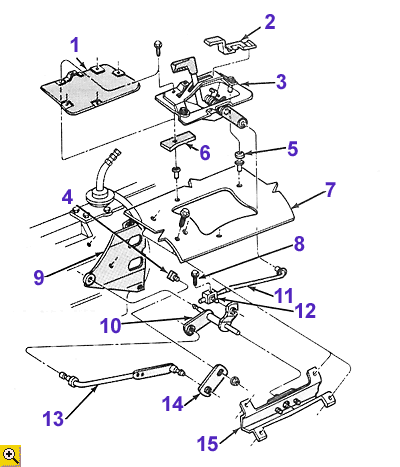

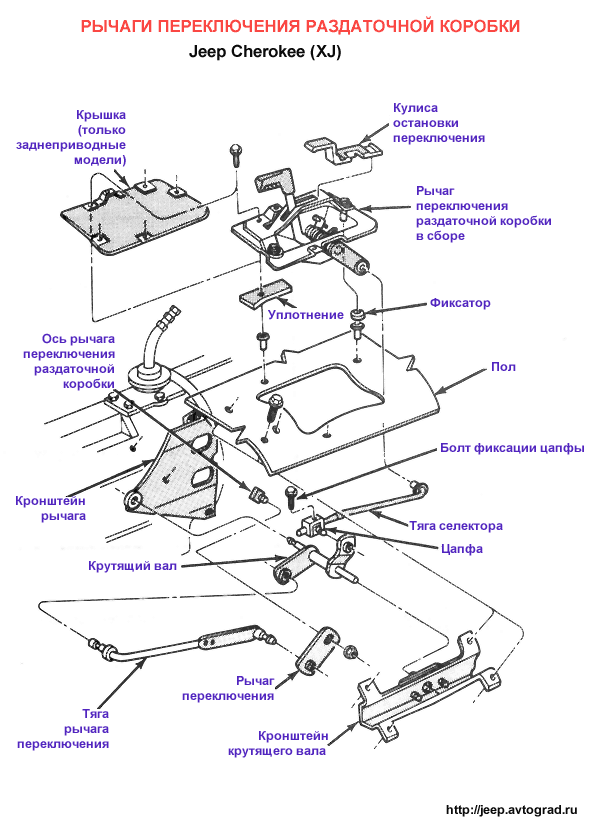

NP242 1993 ДЕТАЛИ СИСТЕМЫ РЫЧАГОВ РАЗДАТОЧНОЙ КОРОБКИ NP242 МОДЕЛИ 1993г

1 - крышка на полу (только на модели 4х2); 2 - кулиса остановки переключения; 3 - рычаг переключения раздаточной коробки в сборе; 4 - ось рычага переключения раздаточной коробки; 5 -фиксатор (2); 6 - уплотнение; 7 - пол; 8 - болт фиксации цапфы; 9 - кронштейн рычага; 10 - крутящий вал; 11 - тяга селектора; 12 - цапфа; 13 - тяга рычага переключения; 14 - рычаг переключения; 15 - кронштейн крутящего вала
