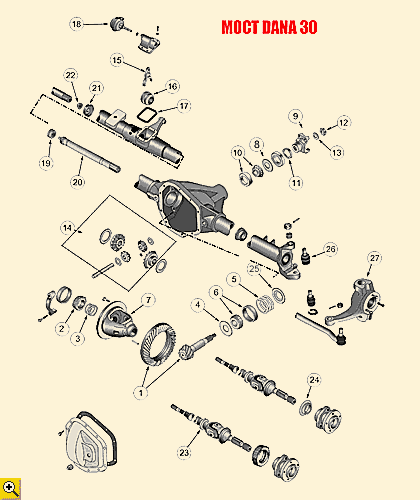

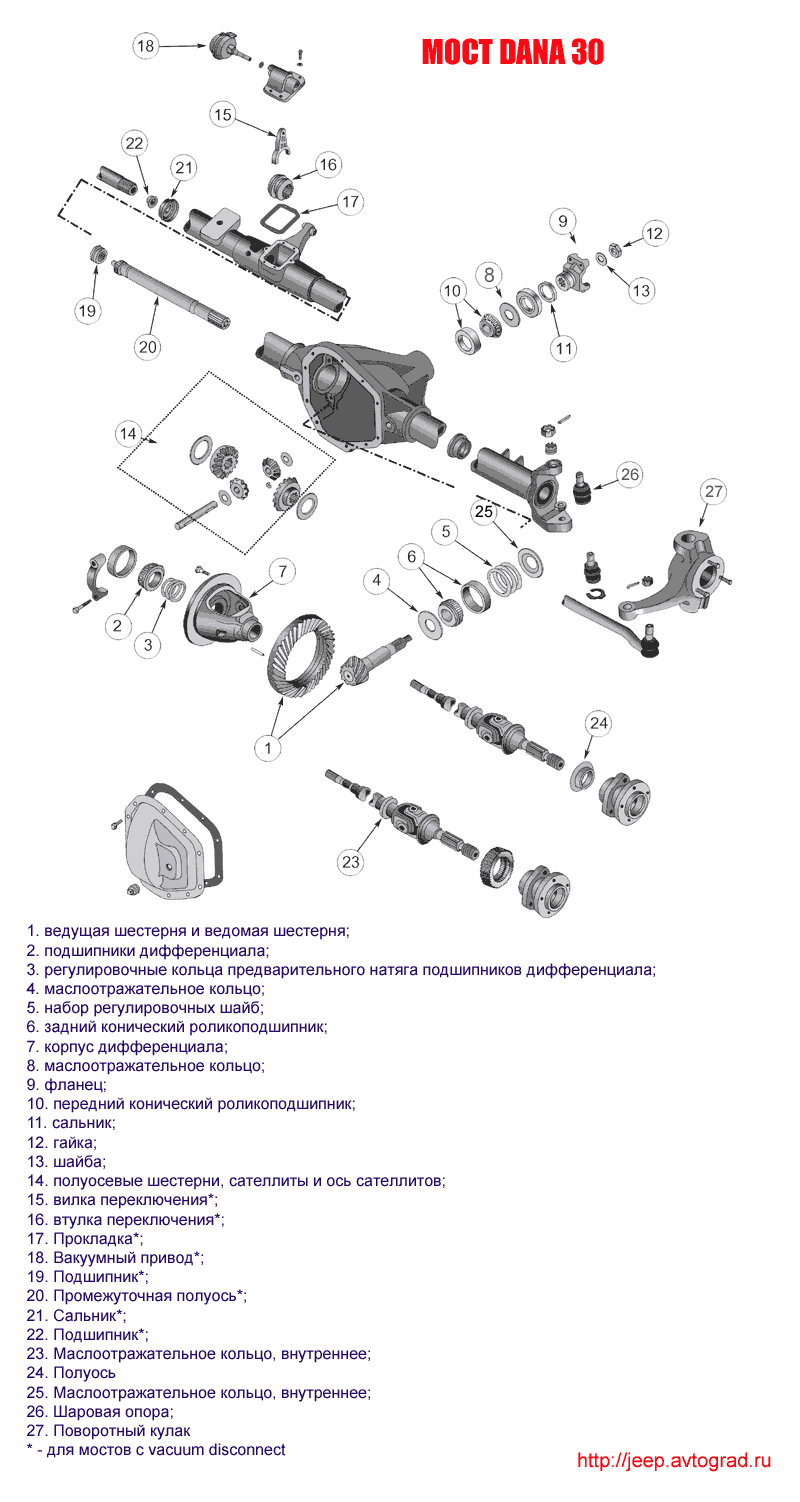

 Детали переднего моста Jeep Cherokee

Кликните для увеличения

1. ведущая шестерня и ведомая шестерня

Модель

Передаточное число

Номер

XJ

3,07

83500 187

3,55

83505 480

3,73

4741 015

4,10

83502 353

ZJ (до 4/1/96)

3,55

4720 864

3,73

4741 015

ZJ (после 4/1/96)

3,55

4864 906

3,73

4864 843

XJ (мосты с номером 52068737)

3,73

4746 074

ZJ (мосты с номером 52098727)

3,73

4864 843

ZJ (мосты с номером 53055026)

3,73

4741 015


2. подшипники дифференциала (J8126 500);
3. регулировочные кольца предварительного натяга подшипников дифференциала (J8133 724);
4. маслоотражательное кольцо (3893 982);
5. набор регулировочных шайб;
6. задний конический роликоподшипник (J8126 499);
7. корпус дифференциала (для передаточных чисел с 3,07 до 3,55 - 5252 582, для передаточных чисел с 3,73 до 4,10 - 5252 590);
8. маслоотражательное кольцо (J0636 566);
9. фланец (XJ - 83503 388, ZJ, карданный вал с крестовинами - 83503 388, ZJ, карданный вал с ШРУС - 4778 812);
10. передний конический роликоподшипник (XJ - J8124 052, ZJ - 5252 508);
11. сальник (83503 390);
12. гайка (J0801 367);
13. шайба (J0636 570);
14. полуосевые шестерни, сателлиты и ось сателлитов;
15. вилка переключения*;
16. втулка переключения*;
17
. Прокладка*;
18. Вакуумный привод*;
19. Подшипник*;
20. Промежуточная полуось*;
21. Сальник*;
22. Подшипник*;
23. Маслоотражательное кольцо, внутреннее;
24. Полуось
25. Маслоотражательное кольцо, внутреннее (J0934 937);
26. Шаровая опора;
27. Поворотный кулак

* - для мостов с vacuum disconnect

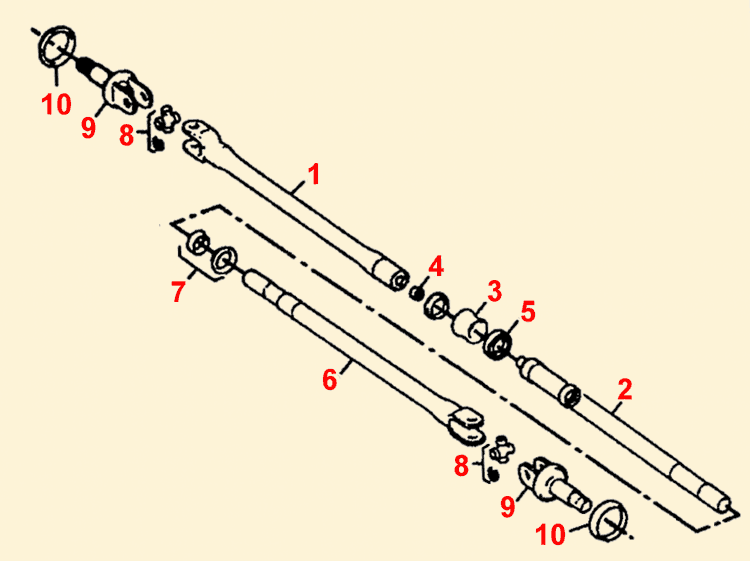

Полуоси переднего моста

1. правая полуось;
2. выходной вал дифференциала*;
3. шлицевая муфта отключения правой полуоси переднего моста от ступицы колеса*;
4. втулка;
5. сальник

6. левая полуось;
7. уплотнительные кольца;
8. крестовины;
9. вилки цапфы карданных шарниров;
10. опорные кольца
* - для мостов с vacuum disconnect

Кликните для увеличения



Заводские номера

Крестовины полуосей J8126 637 (для машин без АБС), 4137 757 (для машин с АБС)
