Подключение прицепа

Jeep Cherokee 94г.

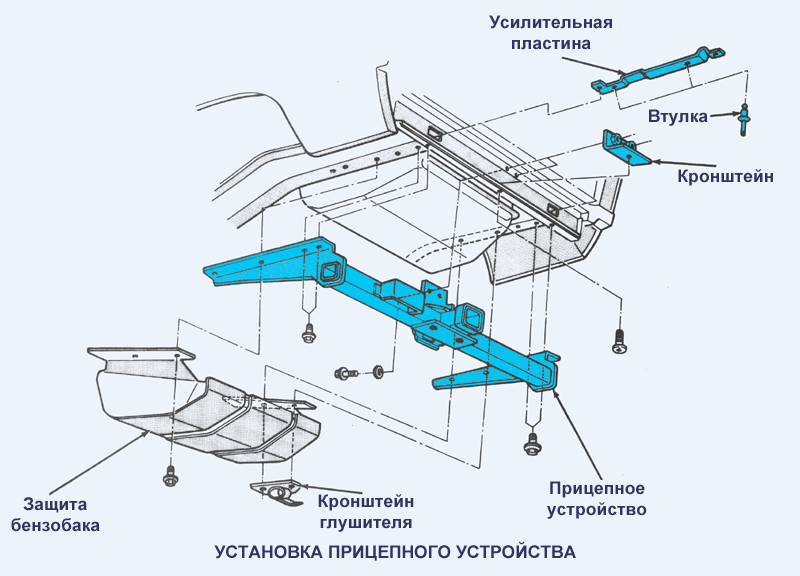

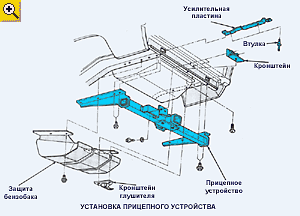

Прицепное устройство для Cherokee

Если Вы установили прицепное устройство на Ваш Cherokee, неминуемо станет вопрос: как подключить разъем прицепного устройства?

Кликните для увеличения

Начало

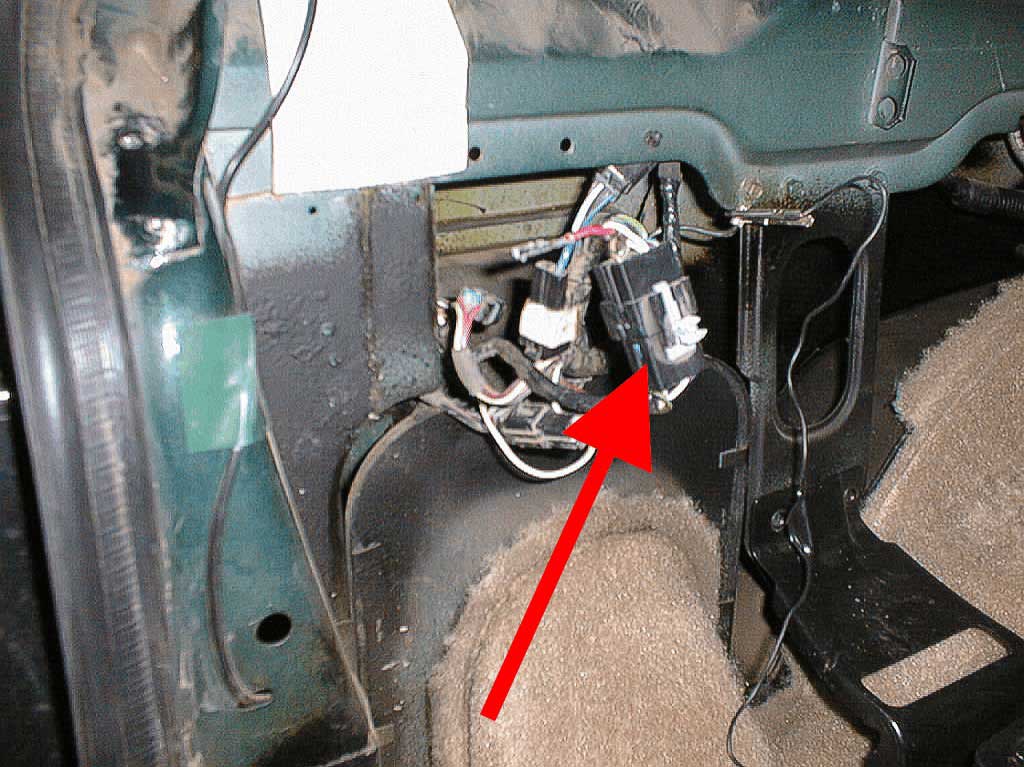

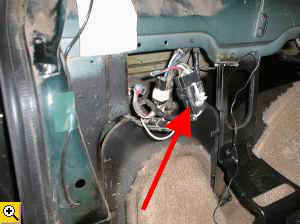

Вскройте левую панель в багажнике автомобиля и найдите разъем жгута левого фонаря.
Обратите внимание, на фотографии с одной стороны разъема красный провод (это плюс 12В) вынут. С этой стороны в жгут и надо врезаться, потому что дальше к фонарям "плюс" по жгуту не идет.  "Плюс" будет нужен для питания двух реле. Реле нужны для того, чтобы не нагружать "штатное" реле поворотов, иначе частота мигания указателей поворотов изменится...
На этот же разъем подходит провод правого поворота, то есть для установки прицепного устройства в "штатной" проводке все подготовлено.

Примечание: По заводской схеме, если автомобиль идет в комплектации с прицепным устройством, то этот разъем рассоединяется и в разрыв ставится дополнительный жгут проводов, от которого идет боковой отвод на разъем прицепного устройства. На этом жгуте находится коробочка с тремя реле и предохранителем. 3 реле потому, что в Штатах все прицепы имеют схему, когда одна лампа служит и сигналом поворота и стоп-сигналом.
У нас такого нет, поэтому применено только 2 реле, как видно будет на схеме.

Кликните для увеличения

Далее...
