Датчик уровня масла в картере двигателя

Примечание: датчик уровня масла в картере двигателя устанавливался только в 1993 году

Геркон [от гер (метизированный) и кон (такт)], герметизированный переключатель с пружинными контактами из ферромагнитного материала, соприкасающимися под действием магнитного поля. Различают Г., работающие на замыкание, переключение и размыкание электрической цепи. При определённой напряжённости магнитного поля электромагнита или постоянного магнита свободные концы пружины (чаще из пермаллоевой проволоки), находящиеся на расстоянии нескольких десятых или сотых миллиметра, притягиваются друг к другу и замыкают контакт. При уменьшении напряжённости пружины упругой силой возвращаются в исходное положение, и контакт размыкается.

Принцип действия

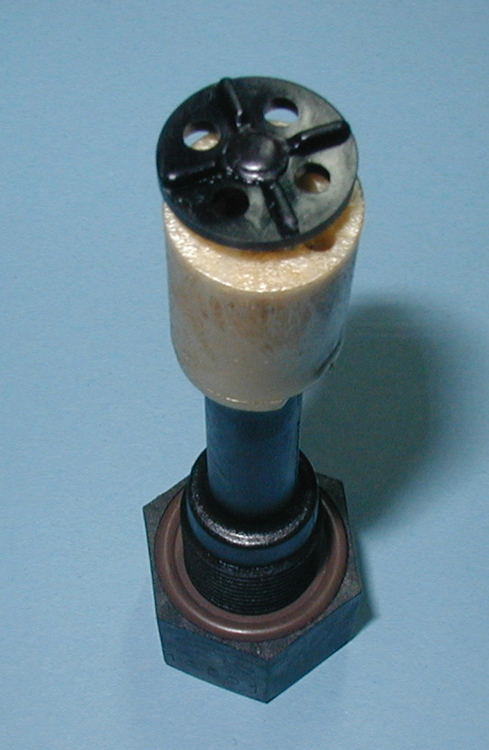

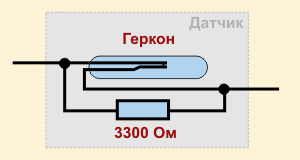

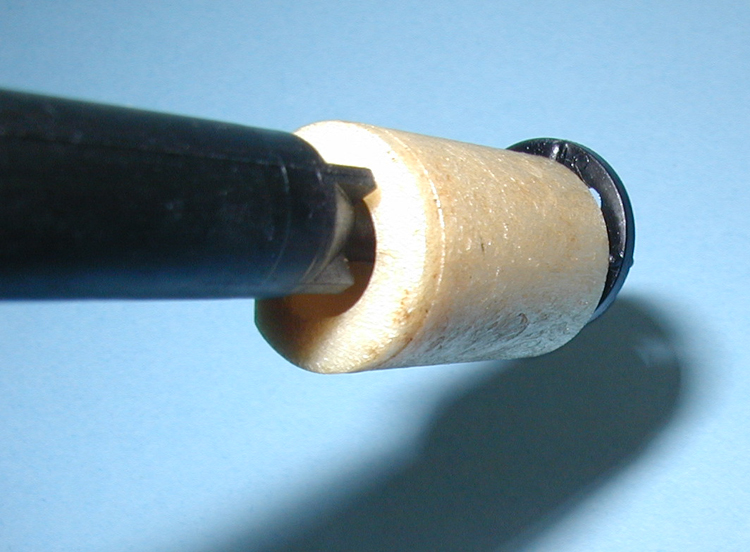

Датчик представляет из себя геркон, шунтированный сопротивлением 3300 Ом. Поплавок, выполненый из пористого пластика имеет на внутренней стороне полоску из магнитного материала. Датчик располагается горизонтально. Когда масла в картере двигателя достаточно, полоска из магнитного материала воздействует своим полем на геркон - контакты его разомкнуты и сопротивление датчика составляет 3300 Ом. Когда поплавок опускается при снижении уровня масла, магнит тоже опускается, геркон замыкается. Сопротивление в цепи резко падает до нуля и контакт 26 модуля информационного дисплея замыкается на массу.

Модуль информационного дисплея опрашивает датчик при каждом включении зажигания. Если между повторными включениями зажигания прошло меньше 1 минуты - проверка не производится. Если проверка показывает замкнутость контакта 26 на массу, модуль информационного дисплея зажигает на дисплее надпись "CHECK OIL LEVEL", то есть "Уровень масла в картере двигателя недостаточен".

Номер детали

Годы	93
Номер	56027 061

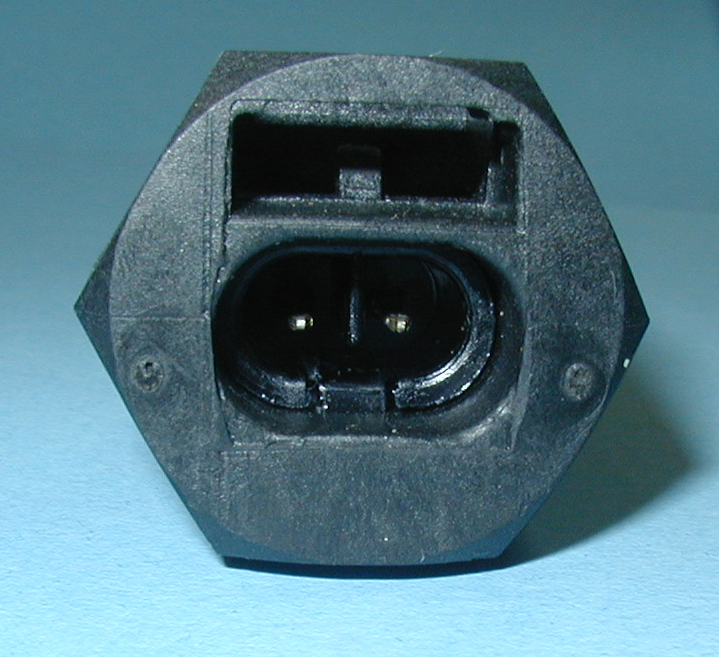

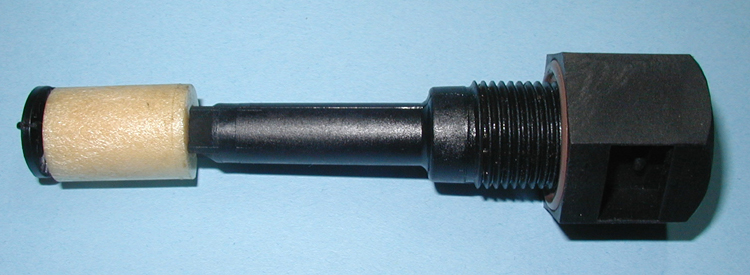

Фотографии
