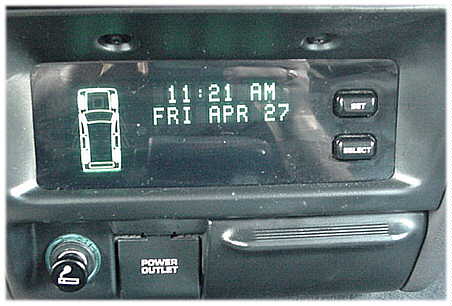

Информационный дисплей (VIC)

на основе Grand Cherokee 1994 года

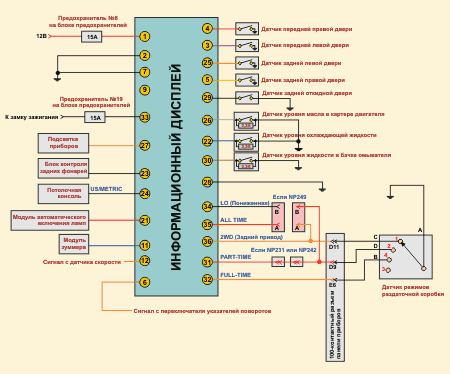

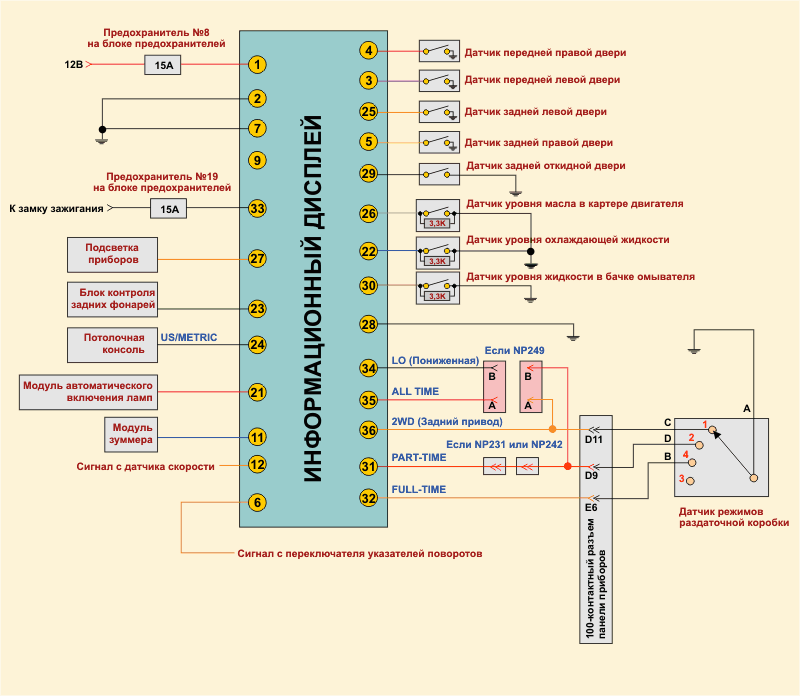

Схема подключения

Датчик уровня охлаждающей жидкости

Датчик уровня жидкости в бачке омывателя

Датчик уровня масла в картере двигателя

Датчик режимов раздаточной коробки

Сообщения информационного дисплея

DOOR AJAR  или LIFTGATE OPEN - данное сообщение сигнализирует, что одна из дверей или задняя откидная дверь открыта или не закрыта полностью.

REAR LAMP FAILURE - это сообщение появляется, если одна из ламп задних фонарей неисправна

TURN SIGNAL ON - это сообщение появляется, если автомобиль с включенным указателем поворота проехал больше, чем 1 милю. (для забывчивых сделано)

CHECK BATTERY - это сообщение появляется, если напряжение на клеммах аккумулятора не находится в диапазоне между 11,5 и 15,1 Вольта. Напряжение замеряется каждые 15 секунд.

CHECK GAGES - зажигается, если мало напряжение питания или неисправны указатели поворотов.

CHECK OIL LEVEL - если датчик уровня масла в картере двигателя установлен, это сообщение появляется (при низком уроне масла) при проверке уровня масла, которое происходит всякий раз при включении зажигания. Если между повторными включениями зажигания прошло меньше 1 минуты - проверка не производится.

OIL LEVEL SENSOR BAD - если датчик уровня масла неисправен.

Примечание: датчик уровня масла в картере двигателя устанавливался только в 1993 году.

WASHER FLUID LOW или COOLANT LEVEL LOW - это сообщение появляется, если обнаружно снижение уровня жидкости в бачке омывателя или уровня охдаждающей жидкости в системе охлаждения двигателя.

PERFORM SERVICE - это сообщение появляется, если обратный счетчик пробега до очередного тех.обслуживания достиг нуля.

Чтобы восстановить счетчик пробега до очередного сервиса, необходимо кратковременно нажать кнопку "SELECT", затем нажать и удерживать более 2 секунд кнопку "SET".

SERVICE 4WD SWITCH - Это сообщение появляется, если нет сигнала от датчика режимов раздаточной коробки. Либо неисправен датчик, либо неконтакт в разъеме датчика, либо повреждена проводка.

XXXX MILES(KM) TO SERVICE - сообщение о оставшемся пробеге до очередного тех.обслуживания повляется вский раз при включении зажигания, либо после нажатия кнопки "SELECT", когда устанавливалась дата и время на информационном дисплее.

Самодиагностика

Чтобы запустить режим самодиагностики информационного дисплея, нажав и удерживая в нажатом состоянии кнопки "SET" и "SELECT", включите зажигание.

Установки

Чтобы запустить режим установок информационного дисплея, нажав и удерживая в нажатом состоянии кнопку "SET", включите зажигание (двигатель запускать нет необходимости). Режим установок позволит Вам установить (последовательно): язык сообщений, формат показаний часов, и интервал до следующего тех.обслуживания.

Выбор языка сообщений

Нажатием кнопки "SELECT" выберите нужный язык. затем нажмите кнопку "SET", чтобы запомнить выбранный язык сообщений.

Выбор формата показаний часов

Нажатием кнопки "SELECT" выберите формат показаний часов (12-часовой или 24-часовой). Нажмите кнопку "SET", чтобы запомнить установку.

Установка интервала между тех.обслуживаниями

Нажатием кнопки "SELECT" выберите интервал между  техническими обслуживаниями (от 3000 до 12000 км). Нажмите кнопку "SET", чтобы запомнить установку.
