Датчик уровня охлаждающей жидкости

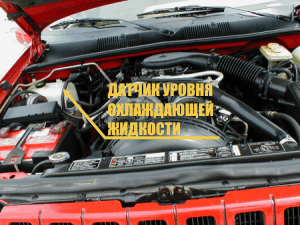

Находится в расширительном бачке охлаждающей жидкости.

Принцип работы

Геркон [от гер (метизированный) и кон (такт)], герметизированный переключатель с пружинными контактами из ферромагнитного материала, соприкасающимися под действием магнитного поля. Различают Г., работающие на замыкание, переключение и размыкание электрической цепи. При определённой напряжённости магнитного поля электромагнита или постоянного магнита свободные концы пружины (чаще из пермаллоевой проволоки), находящиеся на расстоянии нескольких десятых или сотых миллиметра, притягиваются друг к другу и замыкают контакт. При уменьшении напряжённости пружины упругой силой возвращаются в исходное положение, и контакт размыкается.

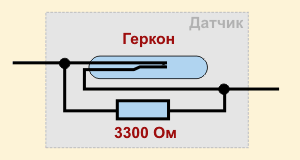

Датчик представляет из себя геркон, шунтированный сопротивлением 3300 Ом. Поплавок, выполненый из пластика имеет в своей "верхушке" кольцо из магнитного материала. Когда охлаждающей жидкости достаточно, кольцо из магнитного материала воздействует своим полем на геркон - контакты его разомкнуты и сопротивление датчика составляет 3300 Ом. Когда поплавок опускается при снижении уровня жидкости, магнит тоже опускается, геркон замыкается. Сопротивление в цепи резко падает до нуля и контакт 22 модуля информационного дисплея замыкается на массу.

Модуль информационного дисплея опрашивает датчик каждую секунду. Если 30 раз подряд такая проверка показывает замкнутость контакта 22 на массу, модуль информационного дисплея зажигает на дисплее надпись "COOLANT LEVEL LOW", то есть "Уровень охлаждающей жидкости недостаточен". Если это повторяется 15 раз подряд, то Модуль информационного дисплея зажигает на дисплее надпись "COOLANT SENSOR BAD", то есть "датчик уровня охлаждающей жидкости неисправен".

Номер детали

Годы	93-98
Номер	52028 031

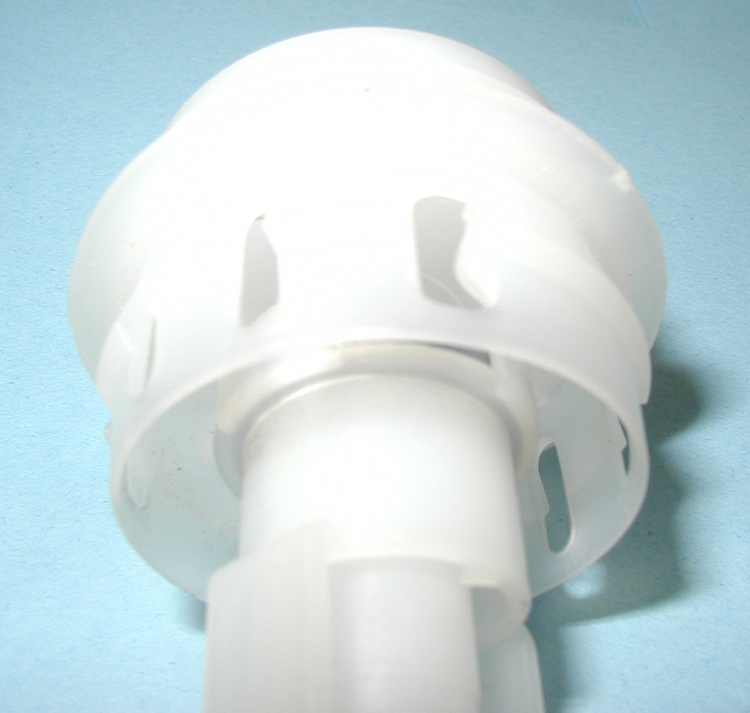

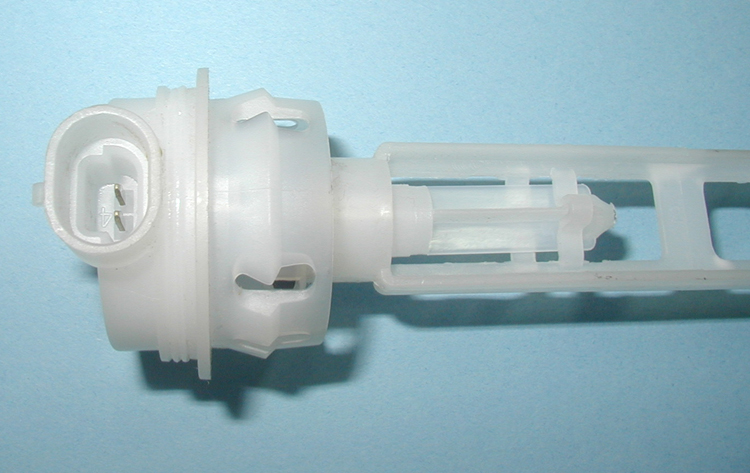

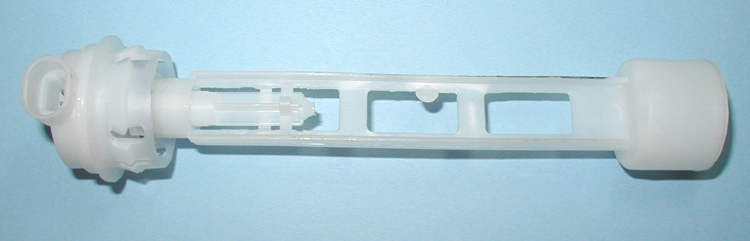

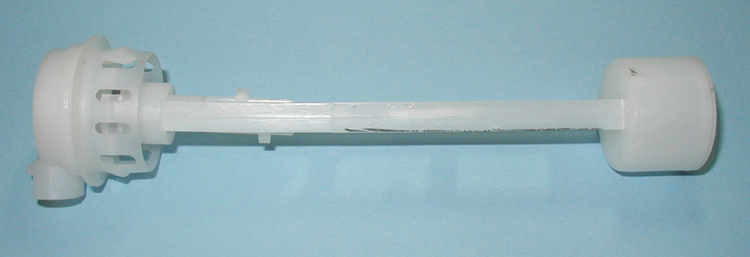

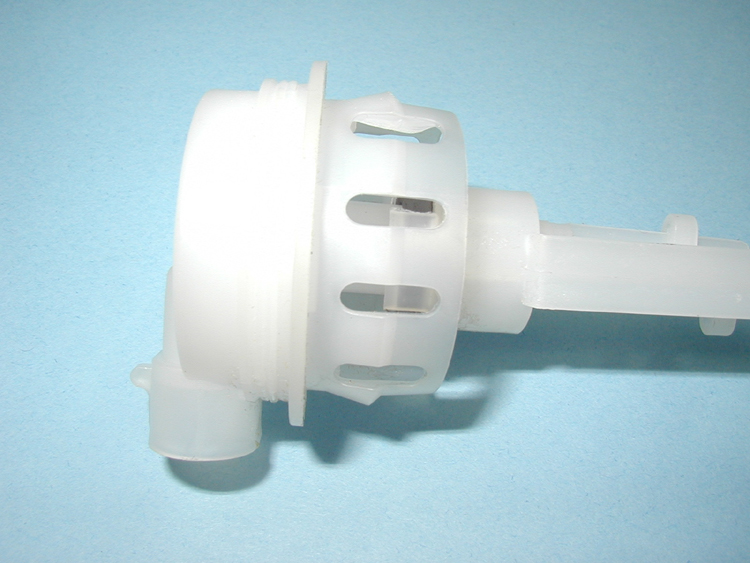

Фотографии
