Jeep Cherokee 94г.

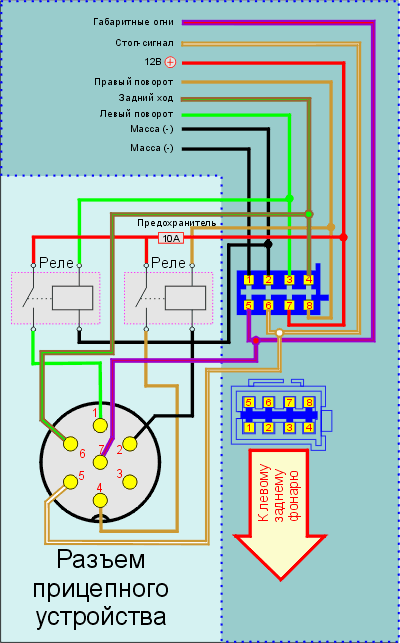

Электрическая схема

Изготовьте жгут проводов согласно схемы, применив любые, имеющиеся под рукой, реле в количестве 2 шт.(можно от автомобиля ВАЗ) и предохранитель. Все, что добавляется в электрическую схему автомобиля, находится на более светлом фоне.

Примечание: Распайка на разъеме прицепного устройства может отличаться, в зависимости от типа прицепа и типа разъема. Разновидностей типов разъемов в мире существует более 10, а вариантов распаек и того больше.
