Демонтаж (разборка) и сборка корпуса клапана

Продолжение 2

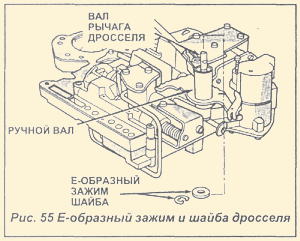

17) Удалите ручной рычаг и рычаг дросселя (см.Рис.55).

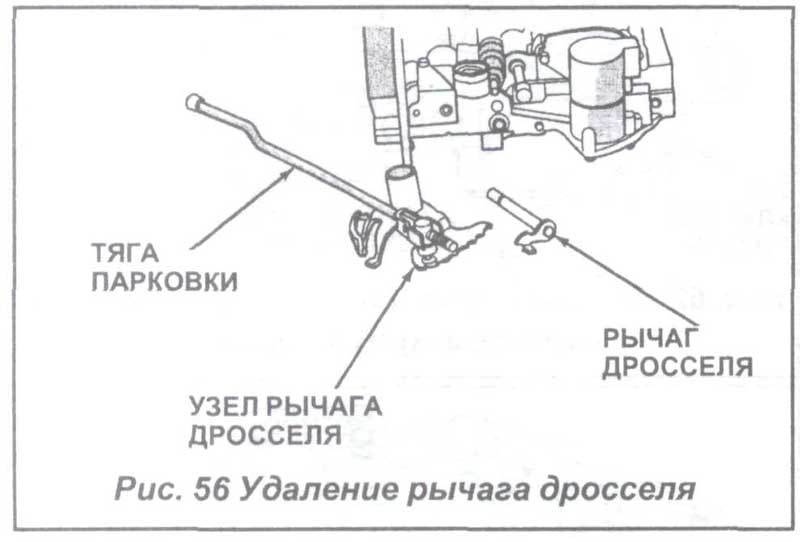

18) Удалите тягу парковки (см.Рис.56).

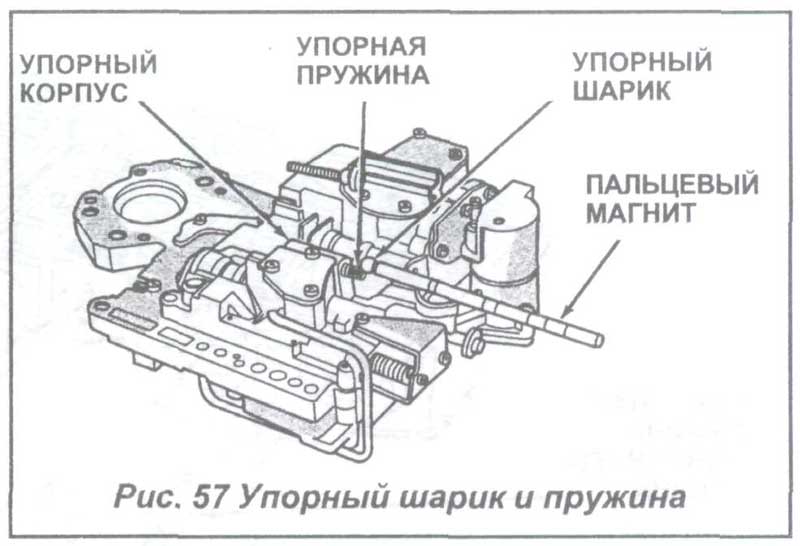

19) Установите пальцевый магнит рядом с упорным корпусом, чтобы поймать упорные пружину и шарик. После осторожно удалите Держатель 6583 с шариком и пружиной (см.Рис.57).

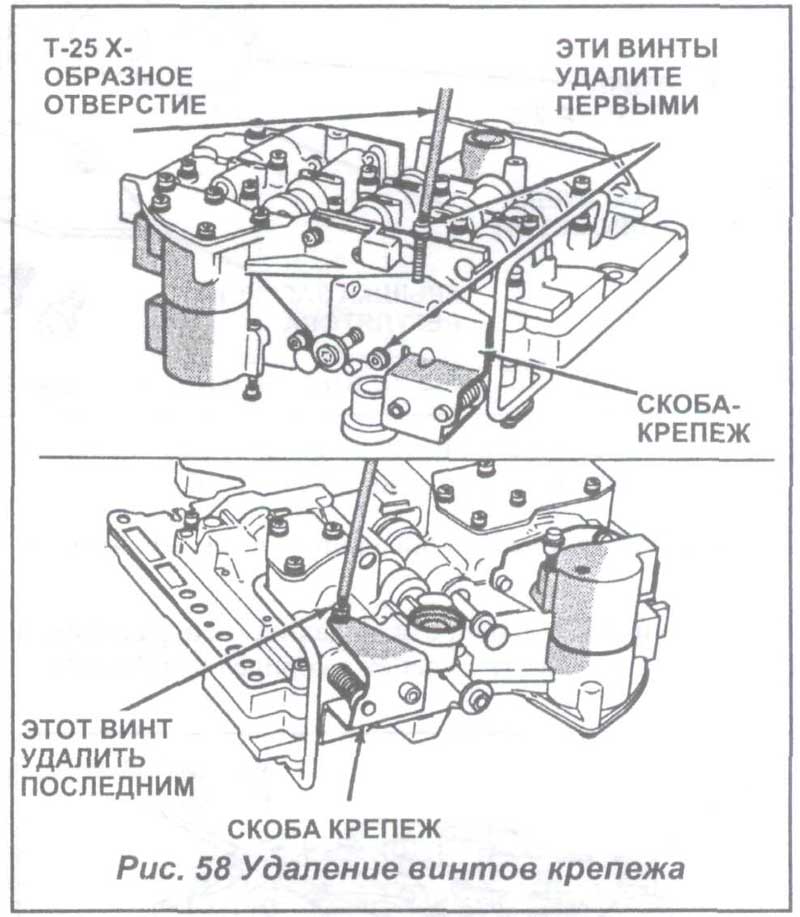

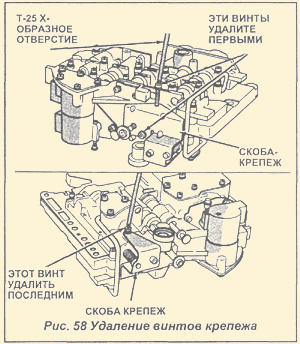

20) Удалите винты крепления регулировочного винта давления к корпусу КК и передаточной пластине (см.Рис.58). При удалении последнего винта плотно держите держатель регулировочного винта против пружины.

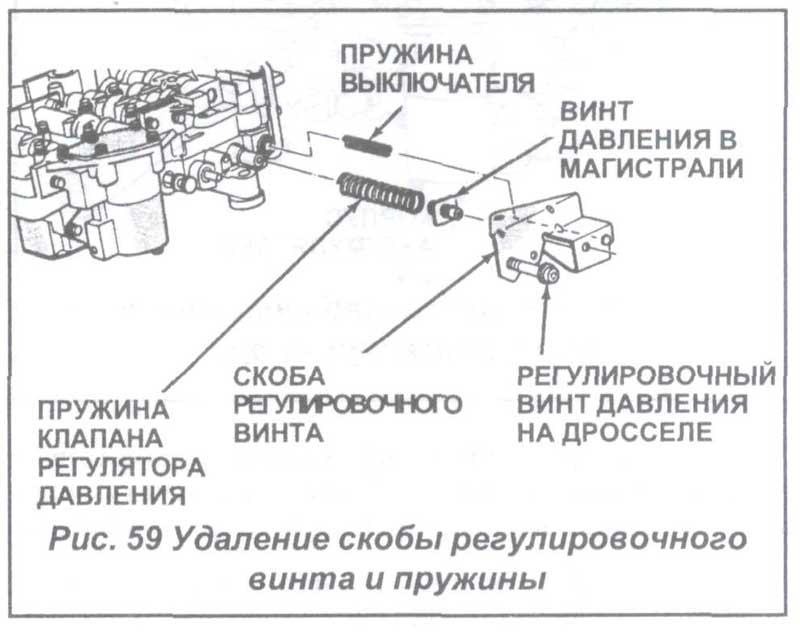

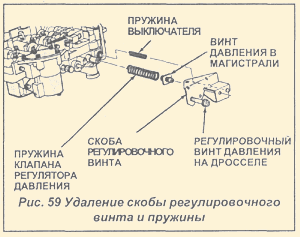

21) Удалите держатель регулировочного винта давления, регулировочный винт давления в магистрали, пружину клапана регулятора давления и пружину выключателя клапана (см.Рис.59). Не удаляйте регулировочный винт дросселя с держателя и не снимайте его вообще во время демонтажа.

22) Переверните верхний корпус и удалите выключающий клапан, клапан регулятора, пружину и ручной клапан. (см.Рис.60).

.
