Демонтаж (разборка) и сборка корпуса клапана

Продолжение 4

Внимание: Не применяйте никаких инструментов для отгибания или ослабления соединительной трубки с корпусов клапанного корпуса. Работайте только руками.

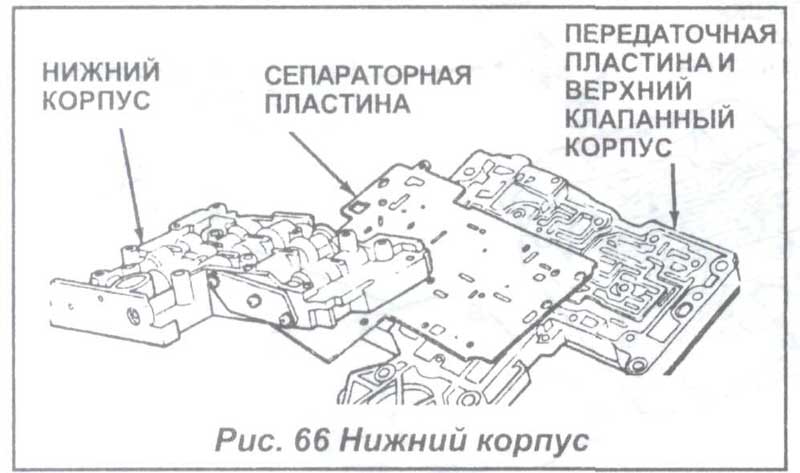

29) Поверните Клапанный корпус, чтобы нижняя сторона оказалась вверху (см.Рис.66). В данном положении, два контрольных шарика в верхней части на смогут выпасть при снятии нижней части и сепараторной пластины.

30) Удалите винты крепления верхней части к нижней клапанного корпуса и передаточной пластине, (см.Рис.66). Отметьте положение крепления трубки клапана-ускорителя для последующей сборки.

31) Удалите с передаточной пластины нижнюю часть и сепараторную пластину ускоряющей передачи (см.Рис.66).

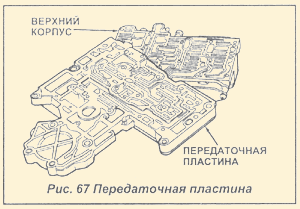

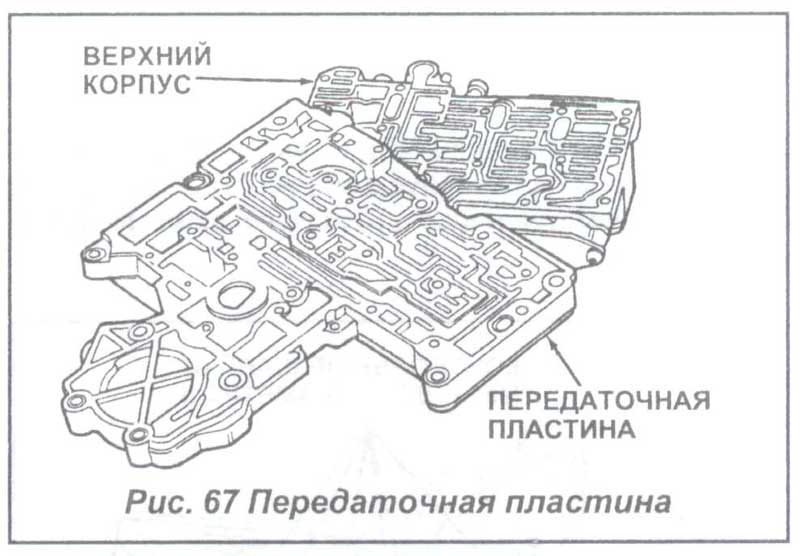

32) Удалите передаточную пластину с верхней части (см.Рис.67).

33) Поверните вверх передаточную пластину, чтобы сепараторная пластина верхней части была обращена вверх.

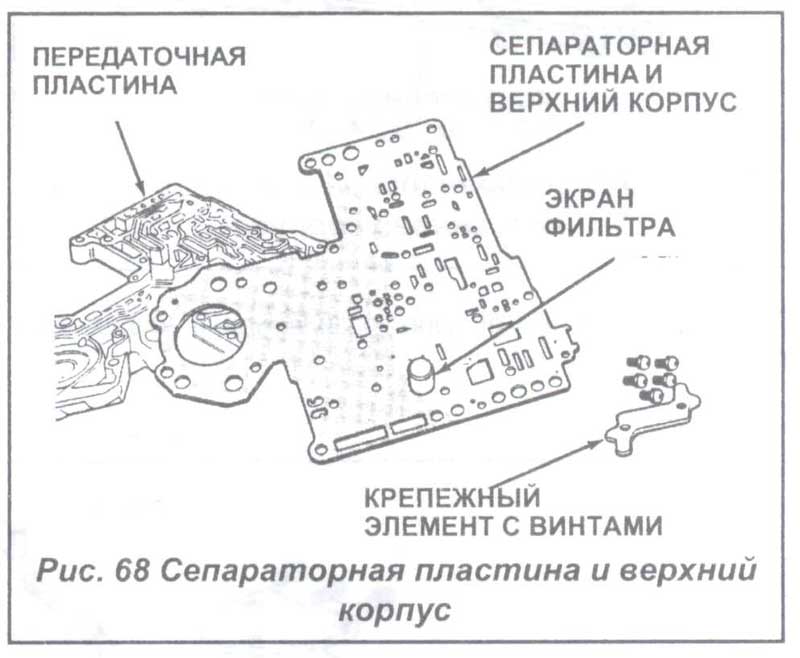

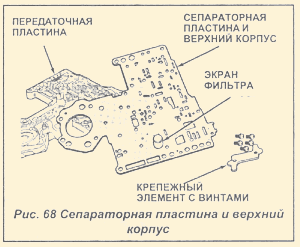

34) Удалите сепараторную пластину верхнего корпуса с передаточной пластины (см.Рис.68). Отметьте положение фильтра на сепараторной пластине для последующей сборки.

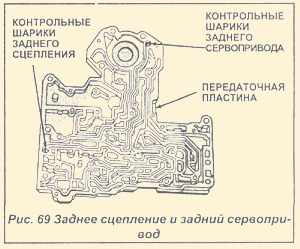

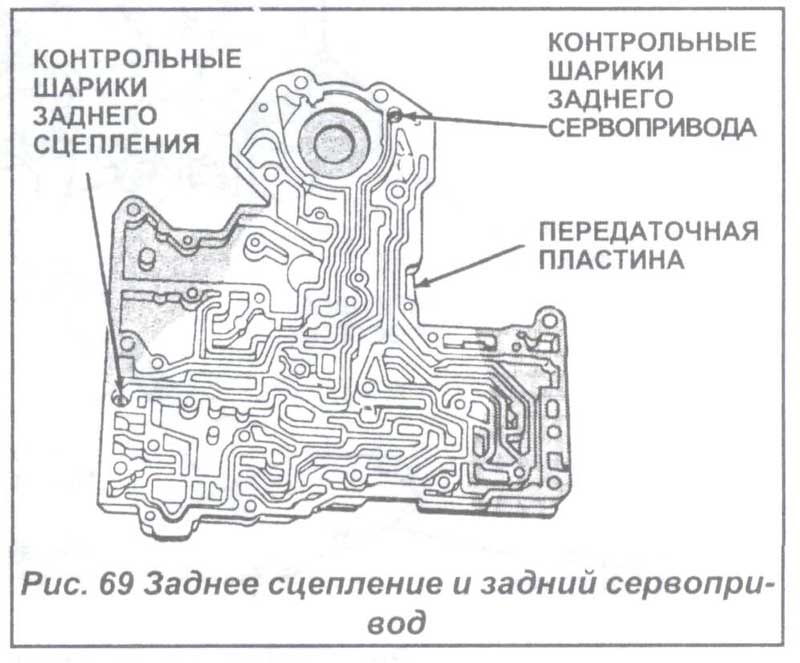

35) Удалите заднее сцепление и задний сервопривод (их контрольные шарики с передаточной пластины). Отметьте положение контрольных шариков (см.Рис.69).
