Планетарная передача/Выводной вал

Продолжение 2

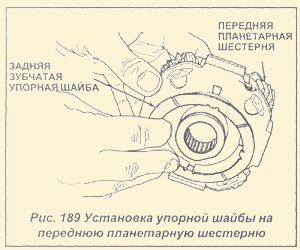

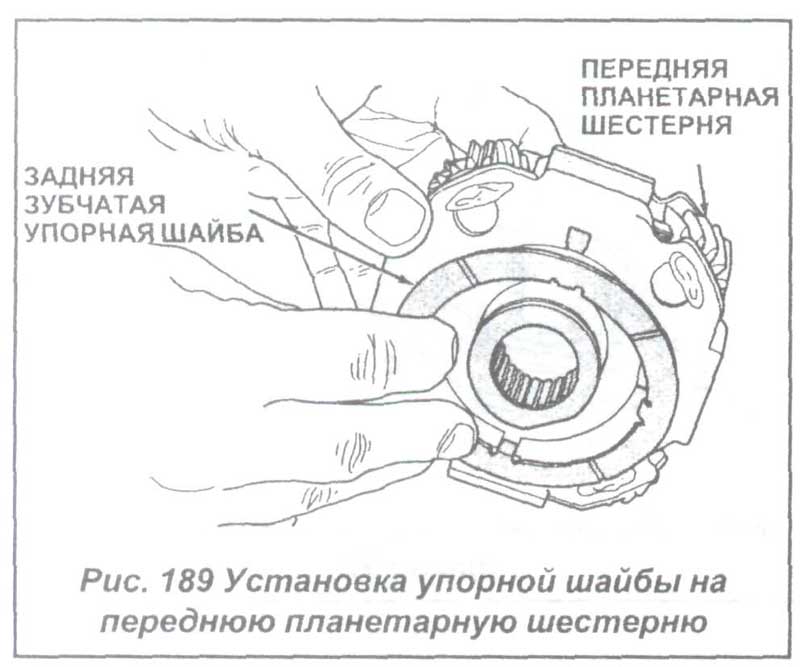

13) Установите заднюю упорную шайбу на переднюю планетарную шестерню (см.Рис. 189). Проверьте посадку всех зубьев шайбы и закрепите ее техническим вазелином.

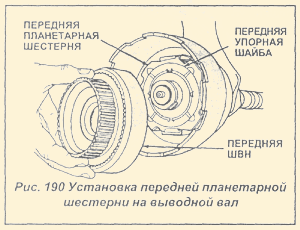

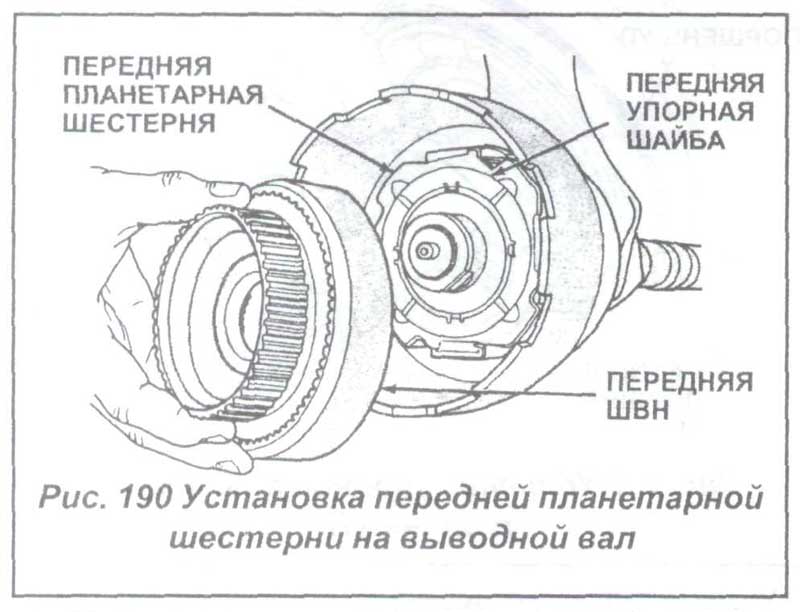

14) Установите переднюю планетарную шестерню на выводной вал (см.Рис. 190).

15) Установите переднюю упорную шайбу на переднюю планетарную шестерню.

16) Соберите переднюю ШВН и ее крепеж, проверьте установку стопорного кольца.

17) Установите переднюю ШВН на переднюю планетарную шестерню (см.Рис. 190).

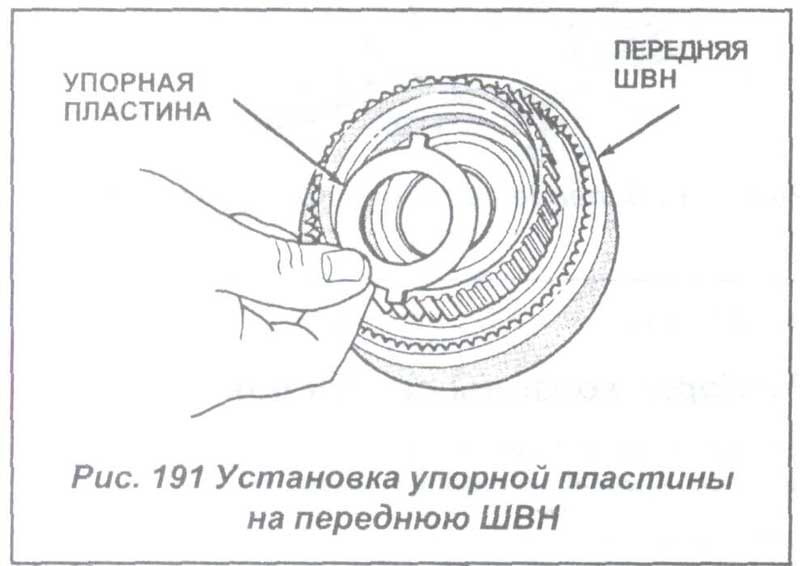

18) Поставьте упорную пластину на переднюю ШВН и ее крепеж (см.Рис. 191).

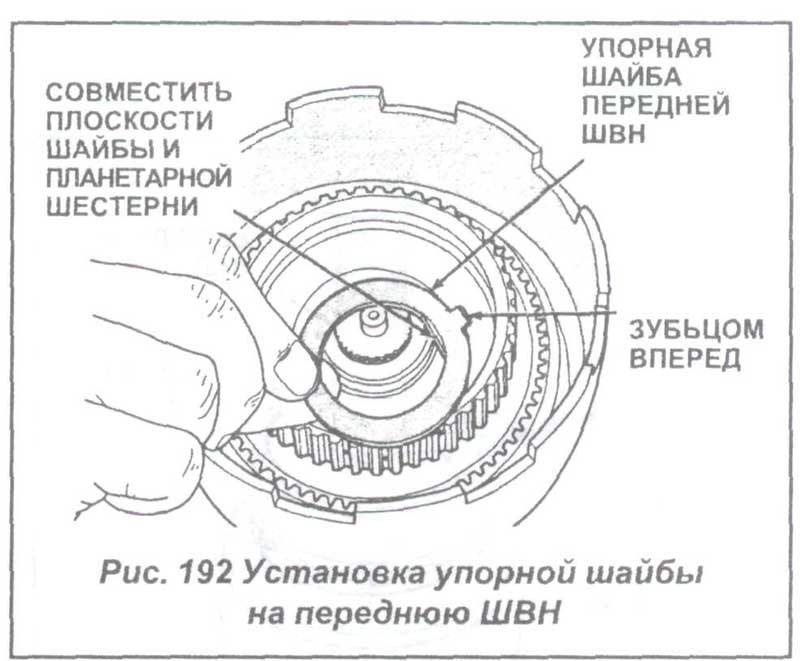

19) Установите упорную шайбу на переднюю ШВН (см.рис. 192).

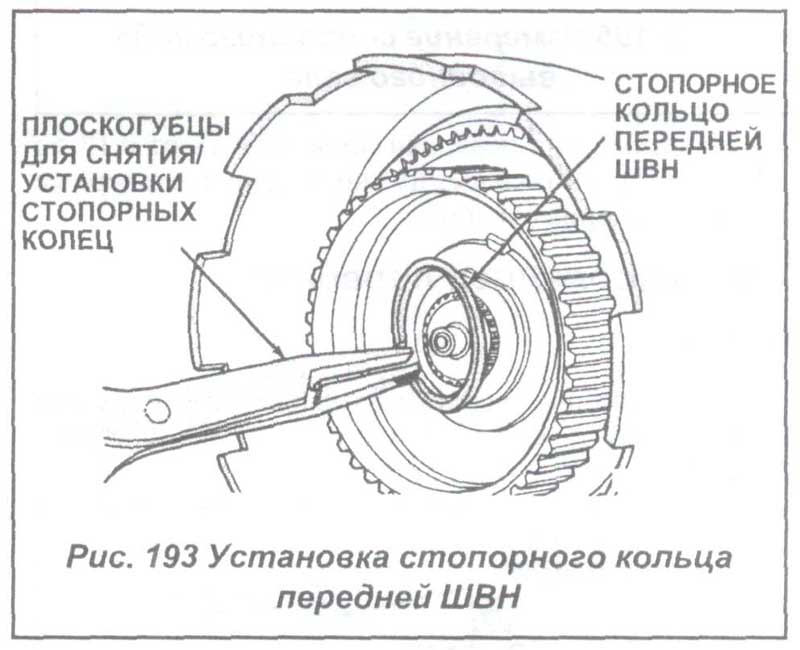

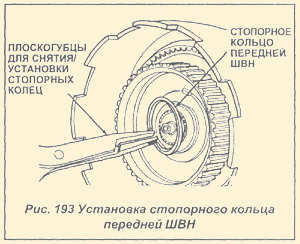

20) Установите стопорное кольцо передней ШВН (см.Рис.193).

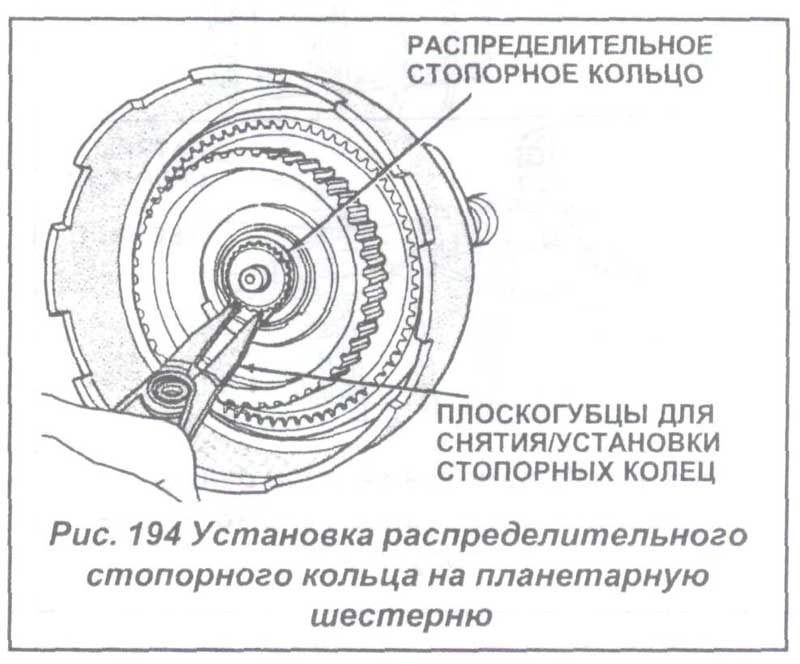

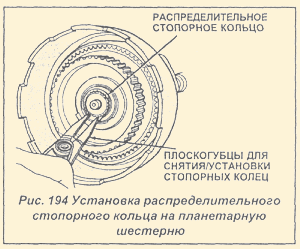

21) Установите распределительное стопорное кольцо на планетарную шестерню (см.Рис. 194).

22) Переверните планетарную зубчатую передачу и установите ее на брусках, под передним концом выводного вала. Это позволяет четко замерить свободный ход конца выводного вала после установки.

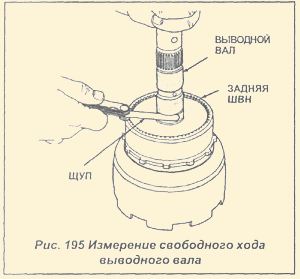

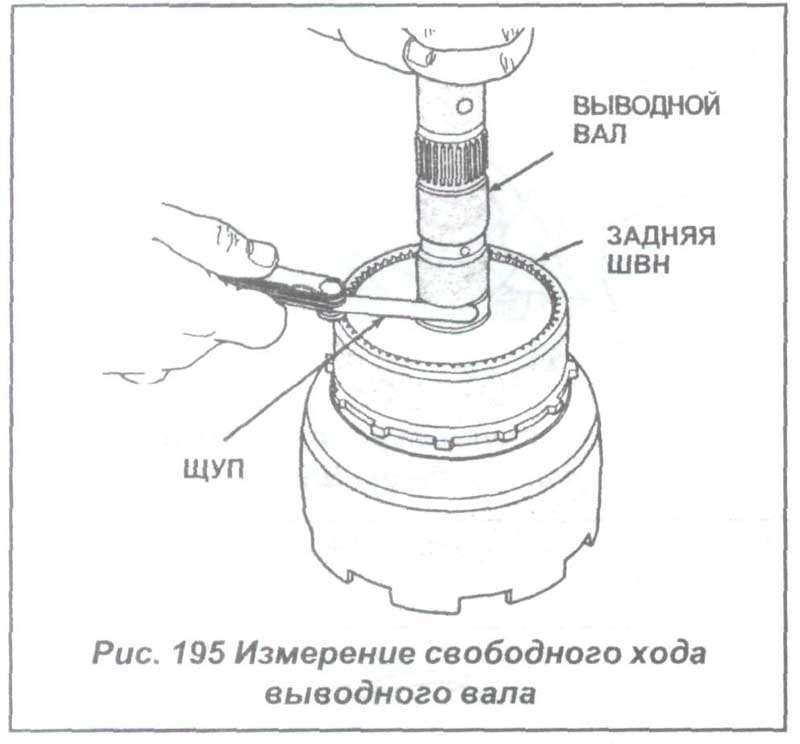

23) Проверьте свободный ход вала щупом-измерителем (см.Рис. 195). Установите измеритель между выводным валом и концом крепежа задней ШВН.

24) Свободный ход передачи должен быть от 0,12 до 1,22 мм. Если он больше, нужно заменить стопорные кольца или упорные шайбы.
