Разборка зубчатой передачи

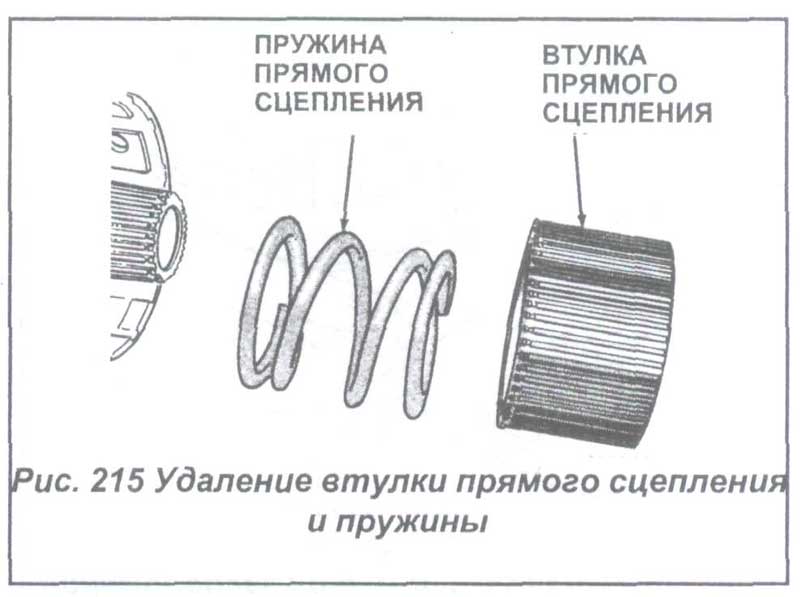

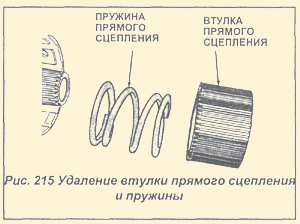

1) Удалите втулку прямого сцепления и пружину (см.Рис.215).

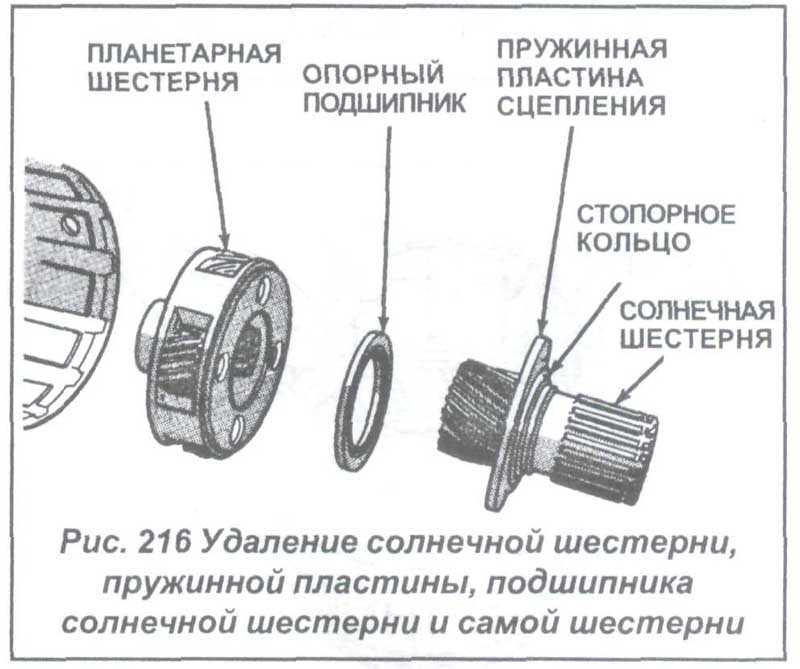

2) Удалите солнечную шестерню и пружинную пластину. Удалите подшипник солнечной шестерни и саму шестерню (см.Рис.216).

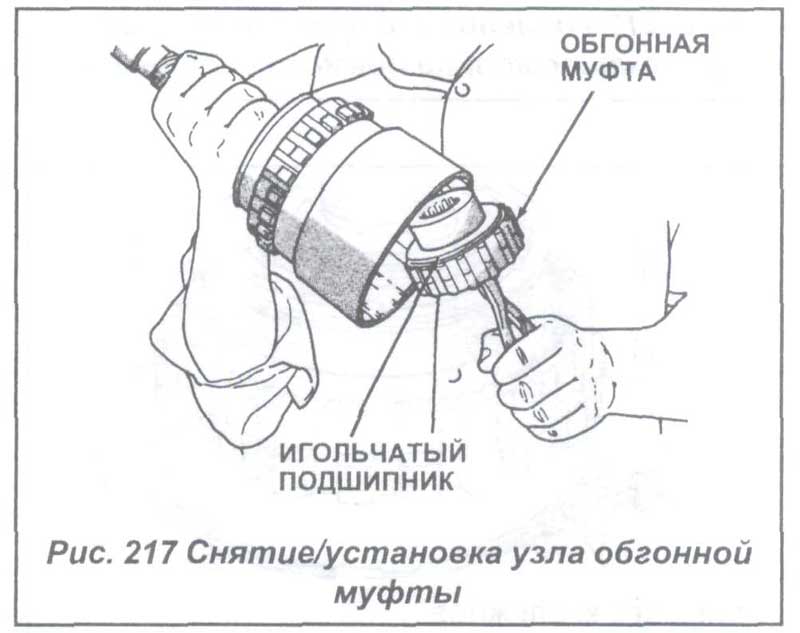

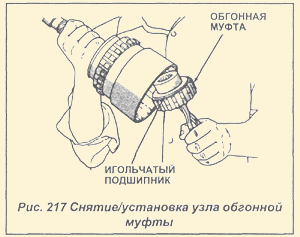

3) Удалите узел обгонной муфты плоскогубцами (см.Рис.217). Вставьте плоскогубцы во втулку сцепления. Разожмите плоскогубцы и захватите за шлицы втулку, после чего удалите сцепление, поворачивая его против часовой стрелки.

4) Удалите опорный подшипник со втулки обгонной муфты.

5) Удалите обгонную муфту.

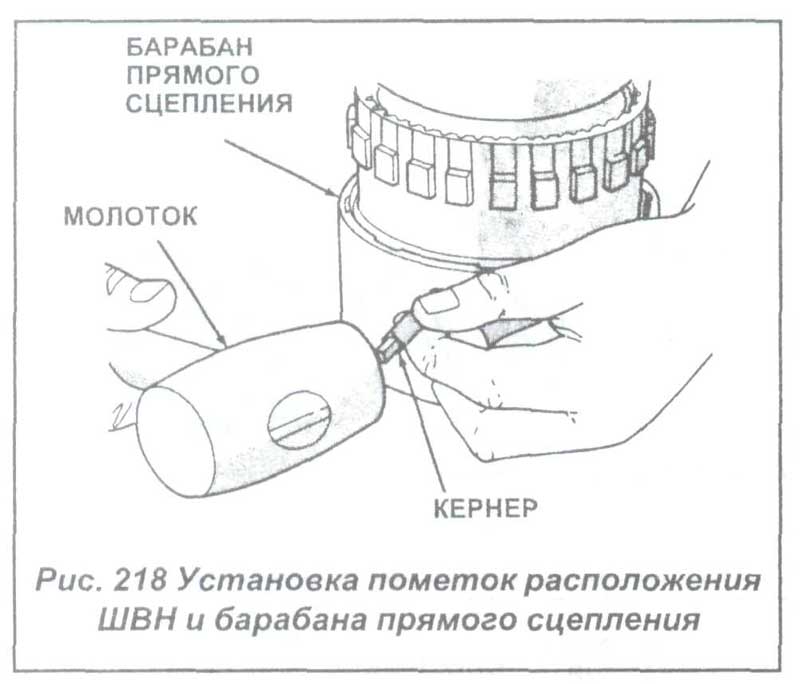

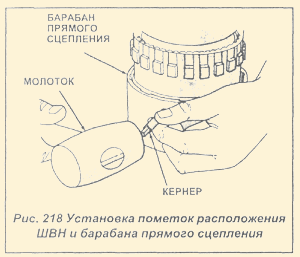

6) Пометьте положение ШВН и барабана прямого сцепления (см.Рис.218). Для этого используйте чертилку.

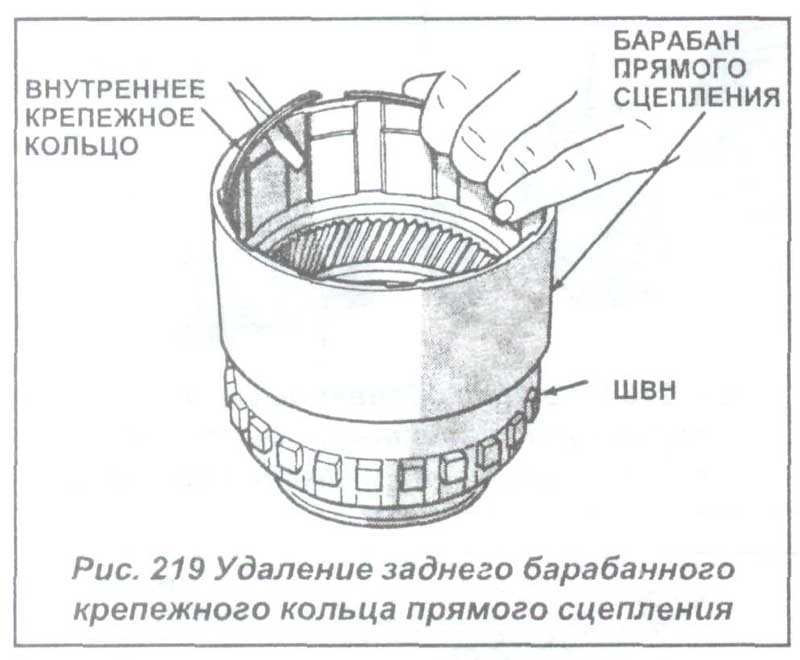

7) Удалите барабанное заднее крепежное кольцо прямого сцепления (см.Рис.219).

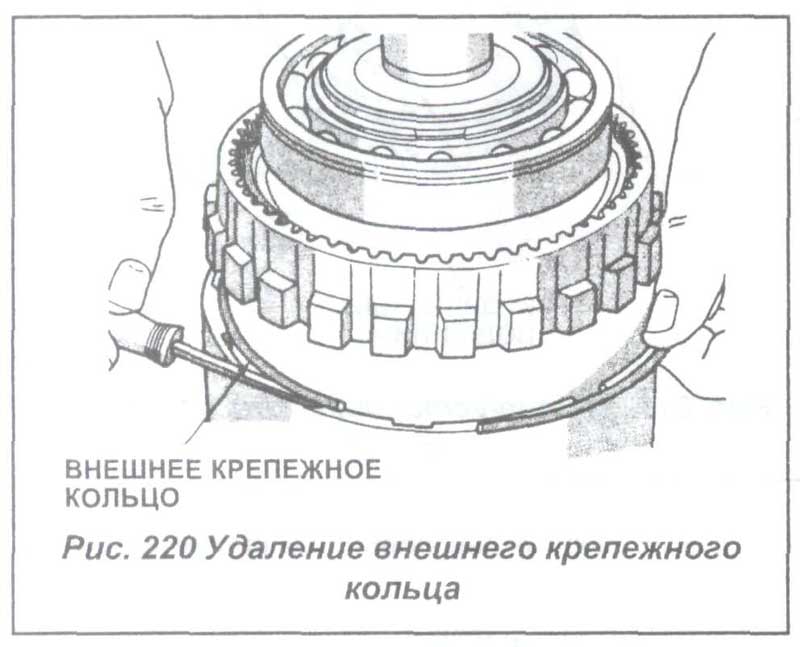

8) Удалите внешнее крепежное кольцо (см.Рис.220).
