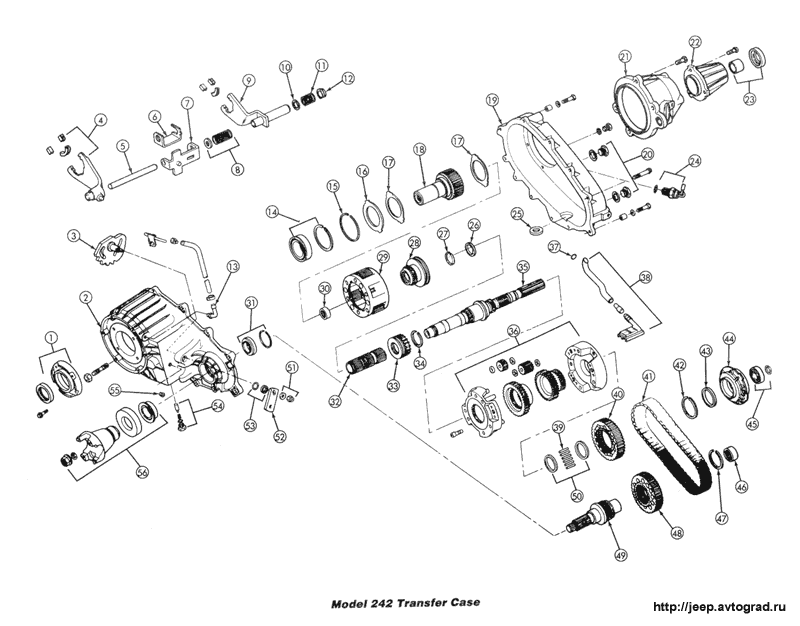

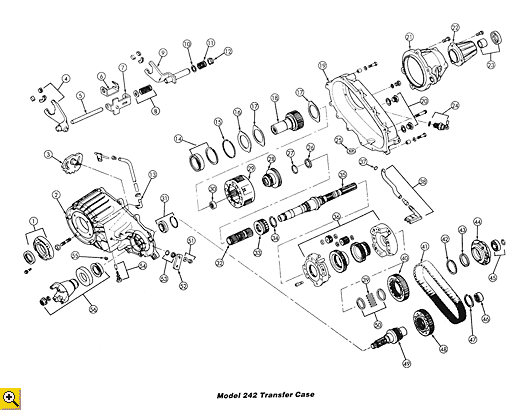

1 - Держатель переднего подшипника и сальник; 2 - передний кожух; 3 - сектор переключения; 4 - вилка пониженного режима и вставки; 5- направляющая переключения; 6 -кронштейн
переключения; 7 - кронштейн ползуна; 8 - втулка и пружина; 9 -
вилка диапазонов и вставки; 10 - втулка; 11-пружина
вилки; 12 - втулка; 13 -вентиляционная трубка
в сборе; 14 - подшипник входной шестерни и упорное
кольцо; 15 - упорное кольцо шестерни пониженного
режима; 16 - фиксатор шестерни пониженного режима; 17 - опорная шайба шестерни пониженного
режима; 18 - входная шестерня;
19 - задний кожух;
20 - сливная и наливная пробки; 21 - держатель заднего подшипника; 22 - корпус расширения; 23 - втулка и сальник; 24 - датчик режимов
раздаточной коробки; 25 - магнит;
26 - опорное кольцо;
27 - упорное пружинное кольцо; 28 - муфта переключения; 29 - шестерня пониженного режима; 30 -
направляющая втулка (входной/основной вал); 31 -передний
подшипник и упорное кольцо переднего
выходного вала; 32 -вал промежуточной муфты; 33 - муфта переключения; 34 - упорное кольцо; 35 - основной вал; 36 - дифференциал в сборе; 37 - уплотнительное кольцо трубки
масляного насоса; 38 - экран и заборная
трубка масляного насоса; 39 - ролик подшипника основного вала; 40 - звездочка цепного привода; 41 - цепь;
42 - упорное кольцо
43 - уплотнение масляного насоса; 44 - масляный насос;
45 - задний подшипник и упорное кольцо;
46 - задний подшипник переднего выходного
вала
47 - упорное кольцо 48 - ведомая звездочка цепи 49 - передний выходной вал 50 - промежуточные шайбы подшипника
основного вала 51 - шайба и гайка рычага переключения 52 - рыяан переключения 53 - уплотнительное кольцо и сальник
сектора 54 - штифт, пружина и заглушка фиксатора 55 - уплотнительная заклушка 56 - гайка передней вилки, уплотнительная
шайба, вилка, маслоотражатель и сальник |
