Различия раздаточных коробок NV249 и NV249OD

NV249

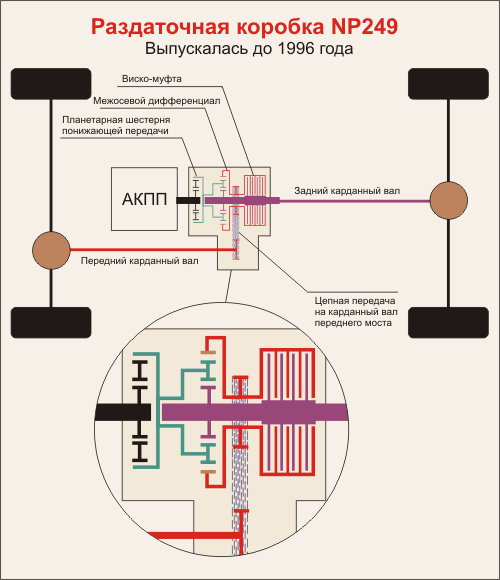

В раздаточной коробке NV249, которая устанавливалась на автомобили Jeep Grand Cherokee до 1996 года, крутящий момент с межосевого дифференциала поступает непосредственно на задний и передний мост, то есть раздаточная коробка имеет схему "full-time".

Виско-муфта же служит для частичного блокирования межосевого дифференциала при взаимном проскальзывании передней и задней оси автомобиля.

При выходе из-строя виско-муфты, межосевой дифференциал начинает частично блокироваться вискомуфтой, ввиду потери силиконовой жидкостью своих заданных характеристик. Автомобиль, тем не менее, остается в режиме полного привода на все колеса.

Недостатком данной раздаточной коробки является отсутствие возможности жесткой механической блокировки межосевого дифференциала.

NV249OD

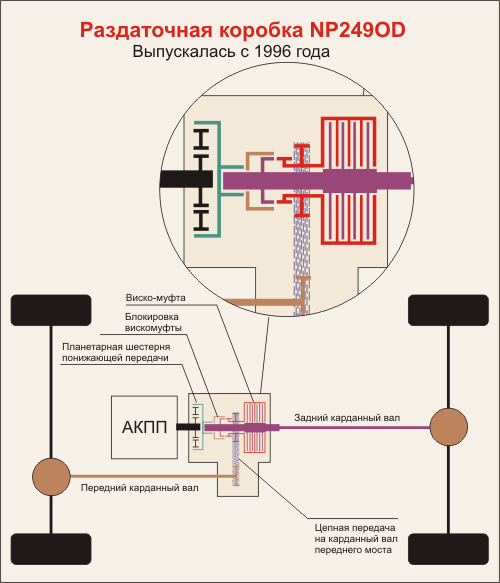

В раздаточной коробке NV249OD (обозначения OD расшифровывается как On Demand), которая устанавливалась на автомобили Jeep Grand Cherokee c 1996 года, крутящий момент поступет  на задний мост непосредственно, а на передний - через вискомуфту. То есть межосевой дифференциал отсутствует, а его функции выполняет вискомуфта.

Виско-муфта перераспределяет крутящий момент между мостами, если один начинает проскальзывать. В обычном режиме движения большая часть крутящего момента (95%) передается на задний мост, т.е по сути это раздаточная коробка системы on demand.

При выходе из строя виско-муфты, вискомуфта начинает частично блокироваться, ввиду потери силиконовой жидкостью своих заданных характеристик.

В данной раздаточной коробке была введена жесткая механическая блокировка виско-муфты в режиме 4LO (Пониженная передача).

 Viscous Couplings здесь Scott Moll, инженер компании New Venture Gear, разъясняет различия между раздаточными коробками

Привожу часть спецификации на Grand Cherokee 98 года, опубликованной самой корпорацией Chrysler:

Transfer Case Quadratrac®

Model

NV249

Type

On demand

Operating Ranges

4WD High; Neutral; 4WD Low, Locked

Low Range Ratio

2.72:1

Center Differential Type

Viscous coupling w/lock

Torque Split, F/R

Variable (5-95%)

  Спецификация полностью

  Заводские номера

Раздаточная коробка



Двигатель

93-95

96

97-98

6-цилиндровый

52097 530 или 52098 532

52098 267 или 52098 882

52098 916

8-цилиндровый

52097 530 или 52098 539
или 52098 682



Вискомуфта



Год

Номер

До 96 года

4723 918

После...

4798 137
