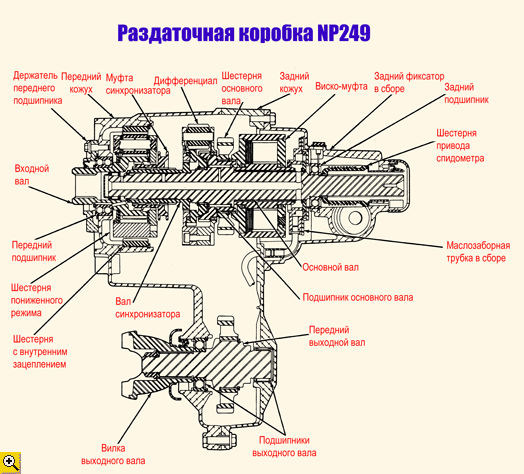

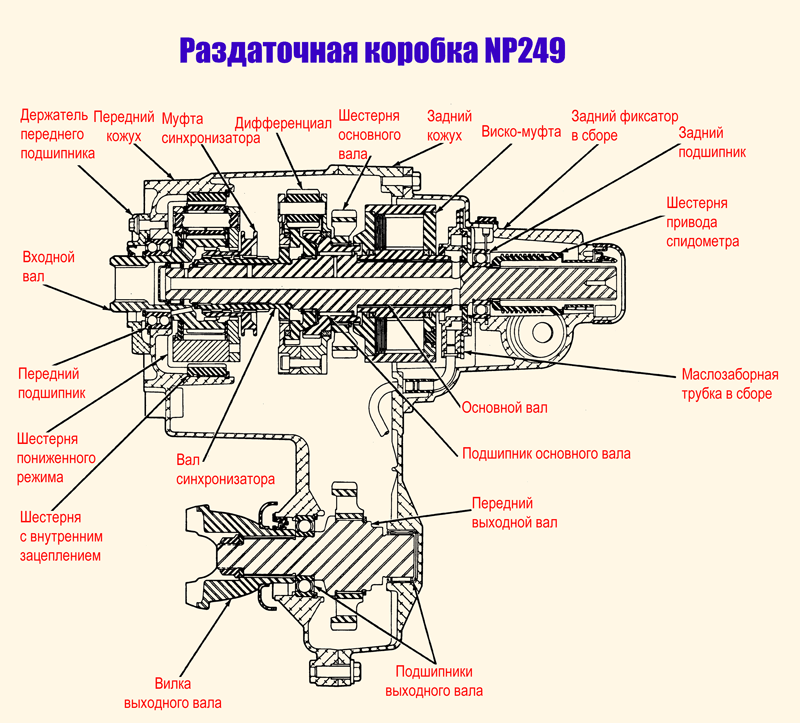

Детали раздаточной коробки NP249

Кликните для увеличения

также в формате PDF

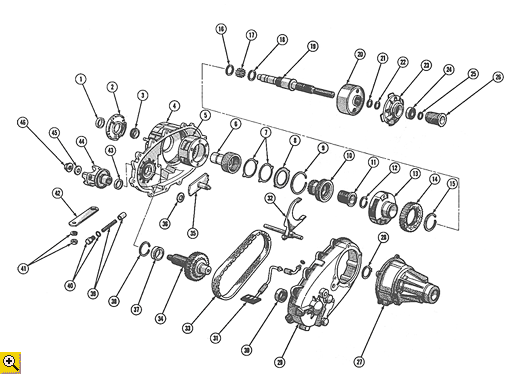

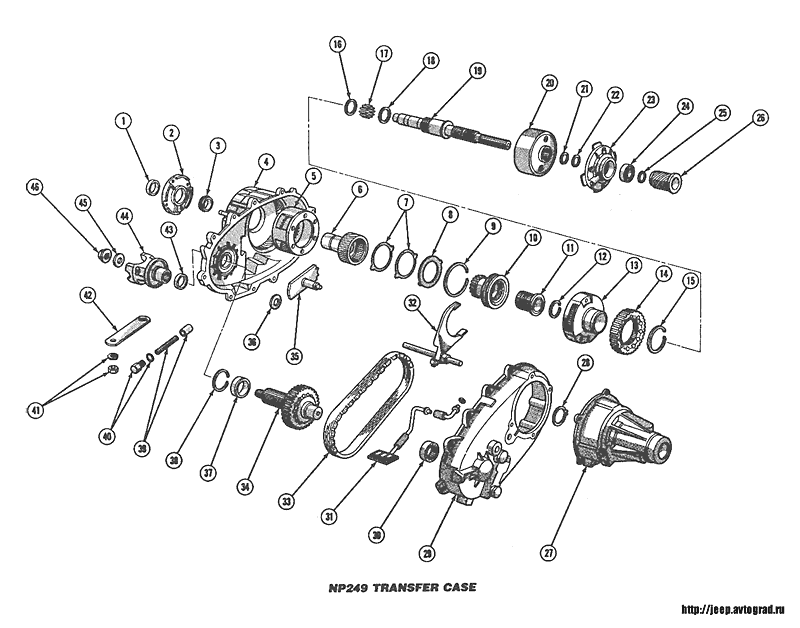

1 - сальник;

2 - держатель переднего подшипника;

3 - передний подшипник основного вала и фиксирующее кольцо;

4 - передний кожух ( включает шестерню с внутренним зацеплением пониженного режима и втулку тяги переключения);

5- шестерня пониженного режима;

6-входная шестерня;

7 - опорная шайба с язычками;

8-пластина держателя;

9 -упорное кольцо входной шестерни;

10-муфта сцепления;

11-вал сцепления;

12-упорное кольцо дифференциала;

13-дифференциал в сборе;

14-ведущая шестерня основного вала;

15 - упорное кольцо ведущей шестерни;

16-промежуточная шайба подшипника основного вала;

17 - игольчатые подшипники основного вала;

18 - промежуточная шайба подшипника основного вала;

19-основной вал;

20 - вязкостная муфта;

21 -упорное кольцо вяэиостной муфты;

22-упорное кольцо фиксации масляного насоса;

23 - масляный насос;

24 - задний подшипник основного вала;

25 - упорное кольцо заднего подшипника;

26 - шестерня привода спидометра;

27 - задний фиксатор в сборе (включая крышку фиксатора, сальник, втулку, дополнительную крьшку и прокладку);

28 - кольцо фиксации заднего подшипника;

29 - задний кожух;

30 - задний подшиник переднего выходного вала;

31 -маслозаборная трубка в сборе (включая соединительные шланги, экран, трубки и уплотнитель-ное кольцо);

32 -вилка режимов и направляющая переключения в сборе (включая подкладки вилки);

33 - цепь привода;

34 - передний выходной вал;

35 - сектор переключения;

36 - магнит кожуха;

37 - передний подшипник передиего выходного вала;

38 - упорное кольцо подшипника;

39-плунжер и пружина фиксатора;

40-заглушка и уплотнительное кольцо фиксатора;

41 -контргайка и шайба рычага режимов;

42 - рычаг режимов

43 - сальник (переднего подшипника переднего выходного вала);

44 - вилка выходного вала;

45 - уплотнительная шайба вилки;

46 - гайка вилки.

 Кликните для увеличения

Также в формате PDF
