Подшипники кривошипно-поршневой группы
Двигатели могут собраны с деталями кривошипно-поршневой группы, имеющими диаметры, отличные от номинального. Так, например, шейки коренных и шатунных подшипников с диаметром

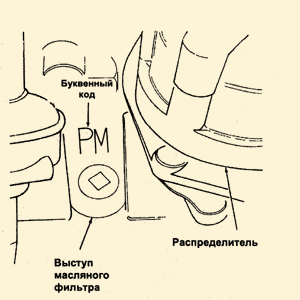

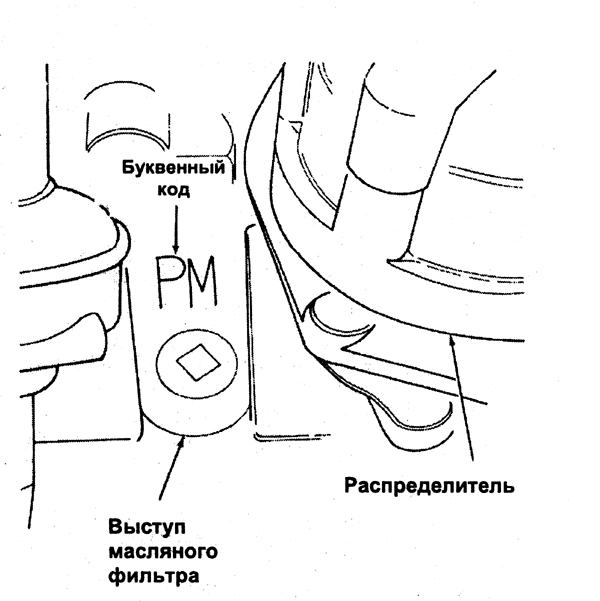

меньше номинального или цилиндрами диаметром больше номинального. На таких двигателях имеется идентификационный буквенный код, проштампованный на блоке двигателя.
|
Код |
Деталь |
Диаметр меньше номинального |
|
P |
Одна или более
шатунных
шеек |
0,254 мм (0,010 дюйма) |
|
М |
Все коренные
шейки
коленвала |
0,254 мм (0,010 дюйма) |
|
РМ |
Все коренные
шейки и одна или
более
шатунная |
0,254 мм (0,010 дюйма) |
|
Код |
Деталь |
Диаметр больше номинального |
|
В |
Все цилиндры |
0,254 мм (0,010 дюйма) |
|
С |
Все
постели
подшипников
распредвала |
0,254 мм (0,010 дюйма) |
Карта выбора шатунных вкладышей
6-цилиндровые рядные двигатели (1993 г.вып. и ранее)
|
Цветовой код и диаметр шеек подшипников
нижних головок шатунов |
Цветовой код вкладышей
подшипников |
|
Размеры верхних
вкладышей |
Размеры нижних
вкладышей |
|
Желтый |
53,2257-53,2079 мм
(2,0955-2,0948
дюйма) (номинальный) |
желтый - номинальный |
желтый - номинальный |
|
Оранжевый |
53,2079-53,1901 мм
(2,0948-2,0941 дюйма)
(диаметр уменьшен на 0,0007
дюйма, т.е. 0,0178 мм) |
желтый - номинальный |
черный - диаметр уменьшен на 0,025 мм (0,001
дюйма) |
|
Черный |
53,1901-53,1723 мм
(2,0941-2,0933
дюйма)
(диаметр уменьшен на 0,0014 дюйма. т.е. 0,0356 мм) |
черный - диаметр уменьшен на 0,025 мм (0,001
дюйма) |
черный - диаметр уменьшен на 0,025 мм (0,001
дюйма) |
|
Красный |
53,9717-53,9539 мм
(2,0855-2,0848
дюйма)
(диаметр уменьшен на 0,010 дюйма, т.е. 0,254 мм) |
красный - диаметр уменьшен на 0,254 мм (0,010
дюйма) |
красный - диаметр уменьшен на 0,254 мм (0,010
дюйма) |
6-цилиндровые
рядные двигатели (1994 г.вып.
и позже)
|
Цветовой код и диаметр шеек подшипников
нижних головок шатунов |
Вкладыши соответствующего подшипника
нижней
головки шатуна |
|
Цветовой код |
Диаметр |
Размер верхнего
вкладыша |
Размер нижнего вкладыша |
|
Желтый |
53,2257-53,2079 мм
(2,0955-2,0948
дюйма) |
Желтый-номинальный |
Желтый - номинальный |
|
Оранжевый |
53,2079-53,1901 мм
(2,0948-2,0941 дюйма)
диаметр уменьшен на 0,0178
мм
(0,0007 дюйма)
|
Желтый - номинальный |
Синий - диаметр уменьшен на
0,025 мм (0,001
дюйма) |
|
Синий |
53,1901-53,1724 мм
(2,0941-2,0934
дюйма)
диаметр уменьшен на 0,0356 мм
(0,0014 дюйма) |
Синий - диаметр уменьшен на
0,025 мм (0,001
дюйма) |
Синий - диаметр уменьшен на
0,025 мм (0,001
дюйма) |
|
Красный |
52,9717-52,9539 мм
(2,0855-2,0848
дюйма)
диаметр уменьшен на 0,254 мм
(0,010 дюйма) |
Красный - диаметр уменьшен на
0,254 мм (0,010
дюйма) |
Красный - диаметр уменьшен на
0,254 мм (0,010
дюйма) |
Карта выбора коренных вкладышей
6-цилиндровые двигатели, объемом 4,0 л и 4,2 л, (модели 1993 г.вып. и ранее)
|
Цветовой код и диаметр шейки 7 коренного
подшипника коленвала |
Цветовой код вкладышей
подшипников |
|
Размеры верхних
вкладышей |
Размеры нижних
вкладышей |
|
Желтый — 63,4873-63,4746 мм
(2,4990-2,4995
дюйма) (номинальный) |
желтый - номинальный |
желтый - номинальный |
|
Оранжевый — 63,4746-63,4619
мм
(2,4990-2,4985 дюйма)
(диаметр уменьшен на 0,0005 дюйма) (0,0125 мм) |
желтый - номинальный |
черный - диаметр уменьшен на 0,025 мм (0,001
дюйма) |
|
Черный — 63,4619-63,4492 мм
(2,4985-2,4980
дюйма)
(диаметр уменьшен на 0,001 дюйма) (0,025
мм) |
черный - диаметр уменьшен на 0,025 мм (0,001
дюйма) |
черный - диаметр уменьшен на 0,025 мм (0,001
дюйма) |
|
Зеленый — 63,4492-63,4365 мм
(2,4980-2,4975
дюйма)
(диаметр уменьшен на 0,0015 дюйма) (0,0375
мм) |
черный - диаметр уменьшен на 0,025 мм (0,001
дюйма) |
зеленый - диаметр уменьшен на 0,051 мм (0,002
дюйма) |
|
Красный — 63,2333-63,2206 мм
(2,4895-2,4890
дюйма)
(диаметр уменьшен на 0,010 дюйма) (0,25
мм) |
красный - диаметр уменьшен на 0,254 мм (0,010
дюйма) |
красный - диаметр уменьшен на 0,254 мм (0,010
дюйма) |
6-цилиндровые рядные двигатели (модели 1994 г. вып.
и позже)
|
Шейка коленвала с 1 по
6 |
Вкладыши соответствующего подшипника |
|
Цветовой код |
Диаметр |
Размер верхнего
вкладыша |
Размер нижнего вкладыша |
|
Желтый |
63,5025-63,4898 мм (2,5001-2,4996 дюйма) (номинальный)
|
Желтый - номинальный |
Желтый - номинальный |
|
Оранжевый |
63,4898-63,4771 мм
(2,4996-2,4991
дюйма)
диаметр уменьшен на 0,0127 мм (0,0005 дюйма) |
Синий - диаметр уменьшен на 0,025 мм (0,001
дюйма) |
Желтый - номинальный |
|
Синий |
63,4771-63,4644 мм
(2,4991-2,4986
дюйма)
диаметр уменьшен на 0,0254 мм (0,001 дюйма) |
Синий - диаметр уменьшен на 0,025 мм (0,001
дюйма) |
Синий - диаметр уменьшен на 0,025 мм (0,001
дюйма) |
|
Зеленый |
63,4644-63,4517 мм
(2,4986-2,4981
дюйма)
диаметр уменьшен на 0,0381 мм (0,0015 дюйма) |
Синий - диаметр уменьшен на 0,025 мм (0,001
дюйма) |
Зеленый - диаметр уменьшен на 0,051 мм (0,002
дюйма) |
|
Красный |
63,2485-63,2358 мм
(2,4901-2,4896
дюйма)
диаметр уменьшен на 0,254 мм (0,010 дюйма) |
Красный - диаметр уменьшен на 0,254 мм (0,010
дюйма) |
Красный - диаметр уменьшен на 0,254 мм (0,010
дюйма) |
|
Только 7-я шейка
коленвала |
Вкладыши соответствующего подшипника |
|
Цветовой код |
Диаметр |
Размер верхнего
вкладыша |
Размер нижнего вкладыша |
|
Желтый |
63,4873-63,4746 мм
(2,4995-2,4990
дюйма) |
Желтый - номинальный |
Желтый • номинальный |
|
Оранжевый |
63,4746-63,4619 мм (2,4990-2,4985
дюйма)
диаметр уменьшен на 0,0127 мм (0,0005 дюйма) |
Синий - диаметр уменьшен на 0,025 мм (0,001
дюйма) |
Желтый - номинальный |
|
Синий |
63,4619-63,4492 мм (2,4985-2,4980
дюйма)
диаметр уменьшен на 0,0254 мм (0,001 дюйма) |
Синий - диаметр уменьшен на 0,025 мм (0,001
дюйма) |
Синий - диаметр уменьшен на 0,025 мм (0,001
дюйма) |
|
Зеленый |
63,4492-63,4365 мм (2,4980-2,4975
дюйма)
диаметр уменьшен на 0,0381 мм (0,0015 дюйма) |
Синий - диаметр уменьшен на 0,025 мм (0,001
дюйма) |
Зеленый - диаметр уменьшен на 0,051 мм (0,002
дюйма) |
|
Красный |
63,2333-63,2206 мм (14875-2,4890
дюйма)
диаметр уменьшен на 0,254 мм (0,010 дюйма) |
Красный - диаметр уменьшен на 0,254 мм (0,010
дюйма) |
Красный - диаметр уменьшен на 0,254 мм (0,010
дюйма) |
На заводе изготовителе устанавливаются двигатели, имеющие вкладыши подшипников с различным цветовым кодом
размера (см. таблицы). Цветовой код наносится на краю вкладыша подшипника. Коды размеров шеек коленвала обычно наносятся краской на щечки кривошипа с заднего
края шейки (обращенного к фланцованному концу коленвала), за исключением шейки заднего коренного подшипника, маркировка которой производится на
заднем фланце коленвала.Для обеспечения точной установки зазора на 1 подшипник могут устанавливаться верхний и нижний
вкладыши различных размеров. Например, номинальный вкладыш иногда применяется в комбинации с вкладышем, имеющим размер с принижением 0,001 дюйма, для
уменьшения зазора до 0,0005 дюйма. Предупреждение: Никогда не используйте в паре вкладыши, имеющие разницу в
размере, превышающую 0.025 мм (0.001 дюйма). При замене вкладышей вкладыши другого размера должны устанавливаться либо все наверх, либо все вниз.
|
