Разборка верхней части клапанного корпуса

Продолжение

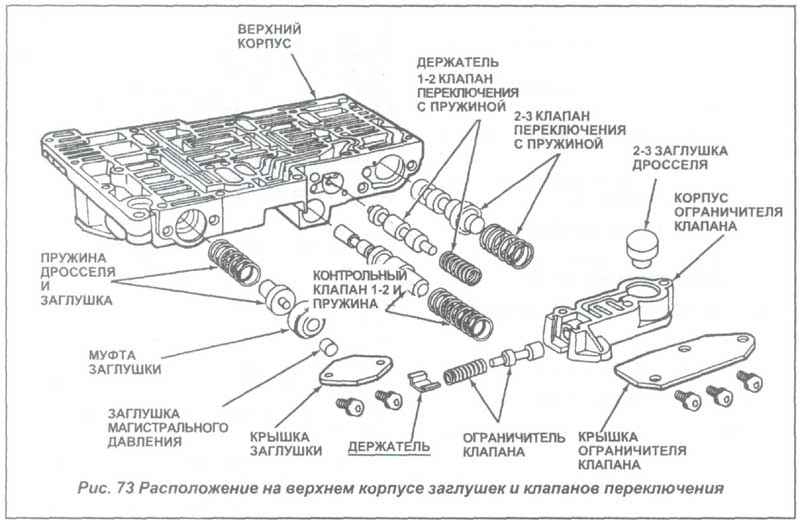

8) Удалите корпус ограничительного клапана. Удалите держатель, пружину, ограничительный клапан и втулку 2-3 дросселя с корпуса ограничительного клапана (см.Рис.73).

9) Удалите 1-2 переключатель, клапан контроля и пружину (см.Рис.73).

10) Удалите 1-2 клапан-переключатель и пружину (см.Рис.73),

11) Удалите клапан переключения 2-3 и пружину с клапанного корпуса (см.Рис.73).

12) Удалите крышку втулки давления (см.Рис.73).

13) Удалите втулку давления на магистрали, муфту, втулку дроссельного клапана и пружину (см.Рис.73).

Разборка нижней части клапанного корпуса

1) Удалите крышку временного клапана.

2) Удалите временной клапан 3-4 и пружину.

3) Удалите клапан быстрого заполнения, пружину и втулку.

4) Удалите клапан переключения 3-4 передачи и пружину.

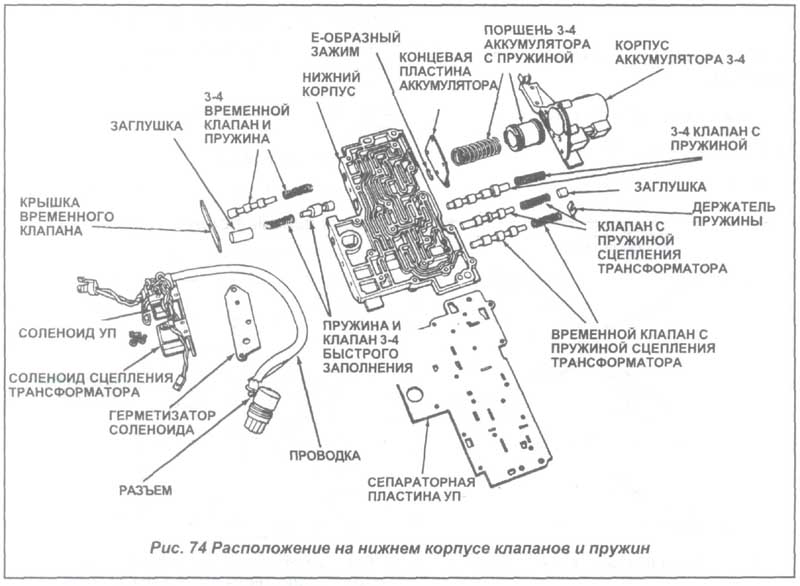

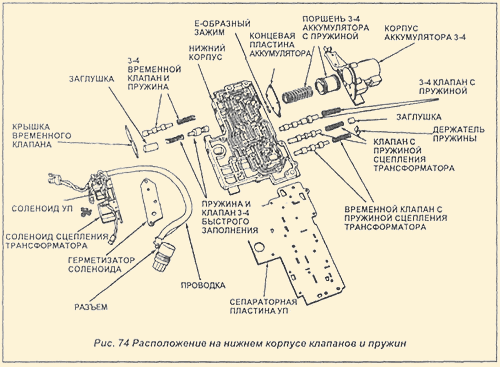

5) Удалите клапан сцепления ТКМ, пружину и втулку (см.Рис.74).

6) Удалите временной клапан сцепления ТКМ, держатель и пружину.
