Разборка корпуса аккумулятора 3-4 передачи

1) Удалите концевую пластину с корпуса.

2) Удалите пружину поршня.

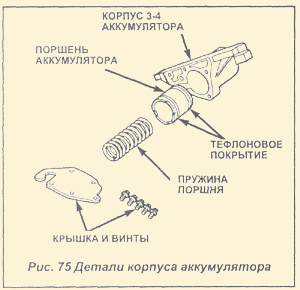

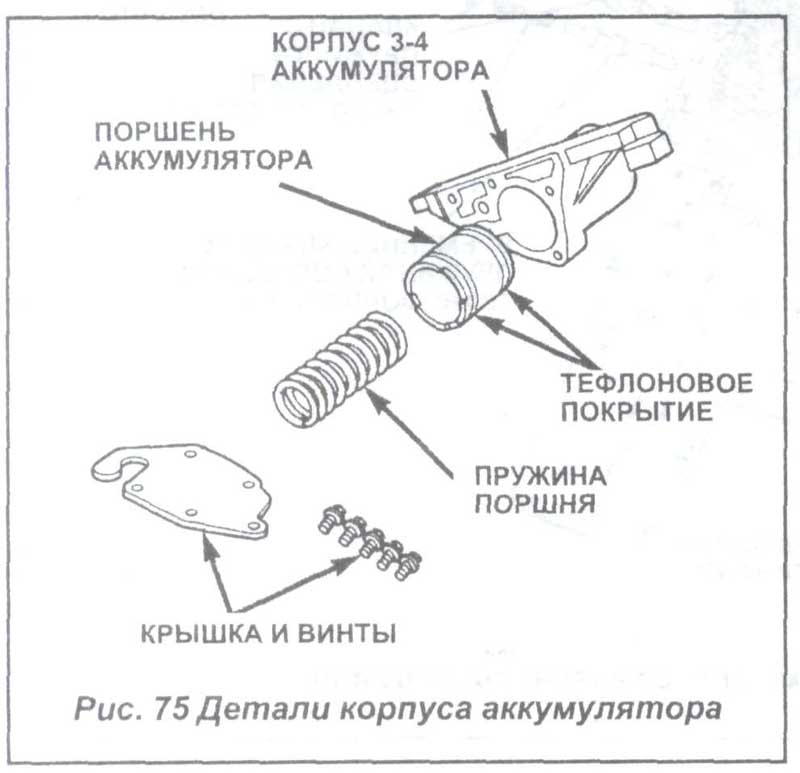

3) Удалите Сальник поршня (см.Рис.75).

Внимание: При сборке не применяйте усилий при посадке пружин клапанов. При отсутствии в местах установки клапанов и пружин и на самих клапанах и пружинах зазубрин и острых кромок • все они свободно устанавливаются на места. При установке всех частей не перезатягивайте винты передаточной пластины и корпуса клапана. Это приведет к ненадлежащему функционированию клапана, пружин и к перекосам корпуса клапанов, к протеканию масла. Затягивайте винты с заданным усилием.

Сборка нижней части корпуса клапанов

1) Смажьте клапаны, пружины и втулки и места установки клапанов чистым трансмиссионным маслом (см.Рис.74).

2) Установите пружину временного клапана 3-4 передачи и сам клапан в нижнюю часть корпуса клапанов.

3) Установите в нижнюю часть клапан быстрого 'заполнения 3-4.

4) Установите пружину и втулку клапана быстрого заполнения 3-4 передачи.

5) Установите концевую пластину клапана быстрого заполнения.

Затяните винты концевой пластины с усилием 4 Н.м.

Сборка аккумулятора 3-4 передачи

1) Смажьте поршень аккумулятора, сальник и место установки поршня чистым трансмиссионным маслом (см.Рис.75).

2) Установите новые гермокольца на поршень аккумулятора.

3) Установите поршень и его пружину в корпус.

4) Установите концевую пластину на корпус.
