Установка крепежа трубки ускорительного клапана

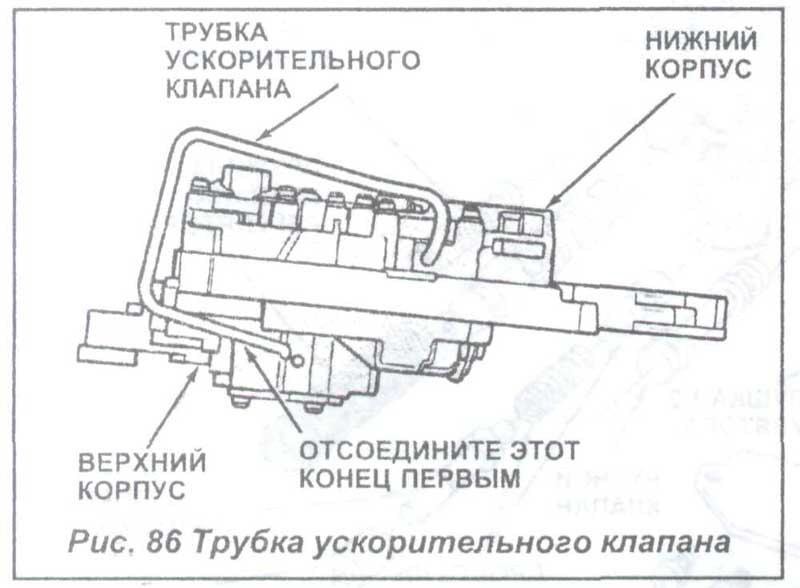

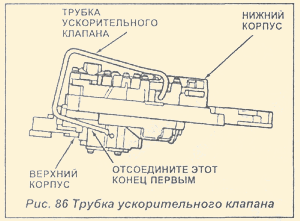

1) Поставьте корпус клапана так, чтобы нижняя его часть была обращена вниз (см.Рис.86).

2) Смажьте концы трубки и окна для ее установки в корпусе маслом или техническим вазелином.

3) Сначала установите трубку в нижнее отверстие. Затем вставьте трубку в отверстие верхней части корпуса клапана (см.Рис.86).

4) Установите и укрепите каждый из концов трубки.

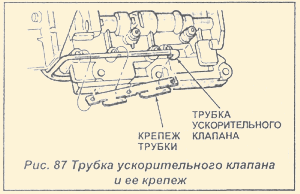

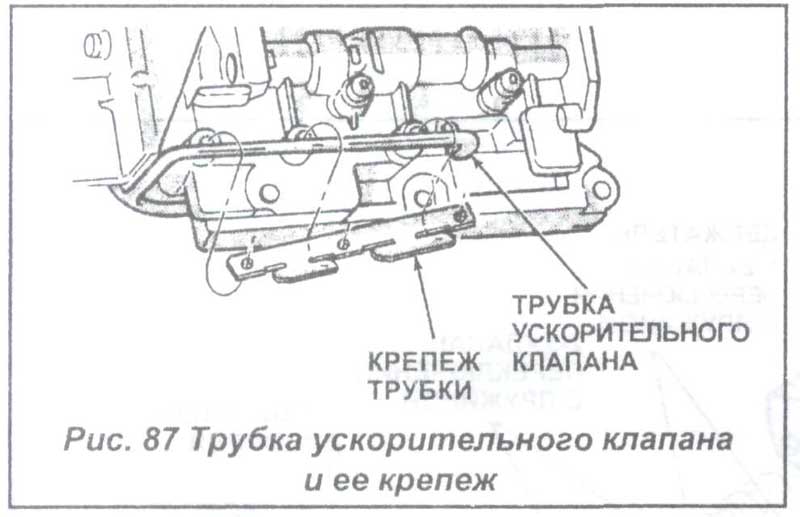

5) Установите крепеж трубки и совместите его с отверстиями на клапаном корпусе (см.Рис.87).

6) Установите винты крепления крепежа трубки (см.Рис.87).

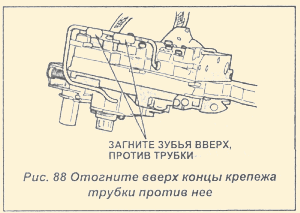

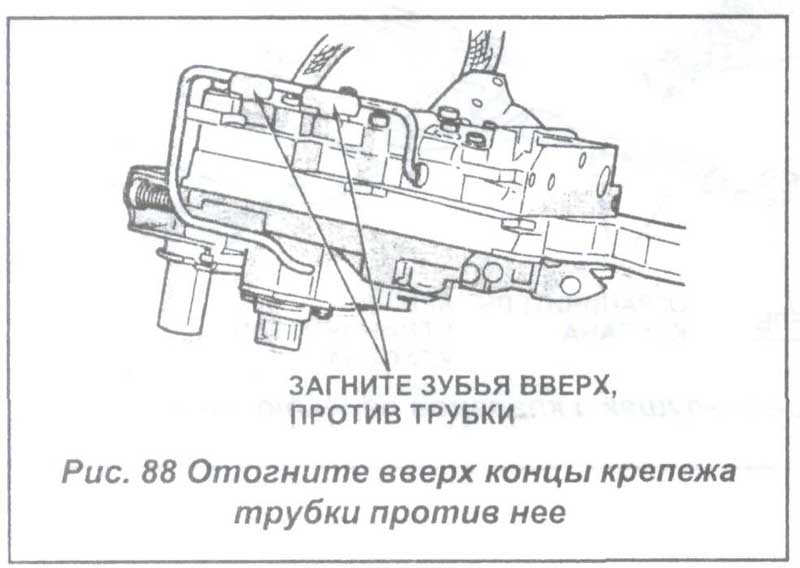

7) Отогните вверх концы крепежа трубки против нее (см.Рис.88).

8) Затяните винты корпуса клапана с усилием 4 Н.м в диагональном порядке.

Сборка аккумулятора 3 и 4 передачи

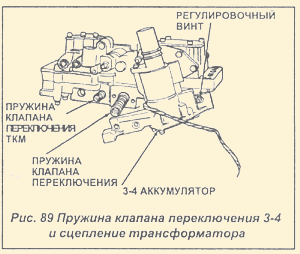

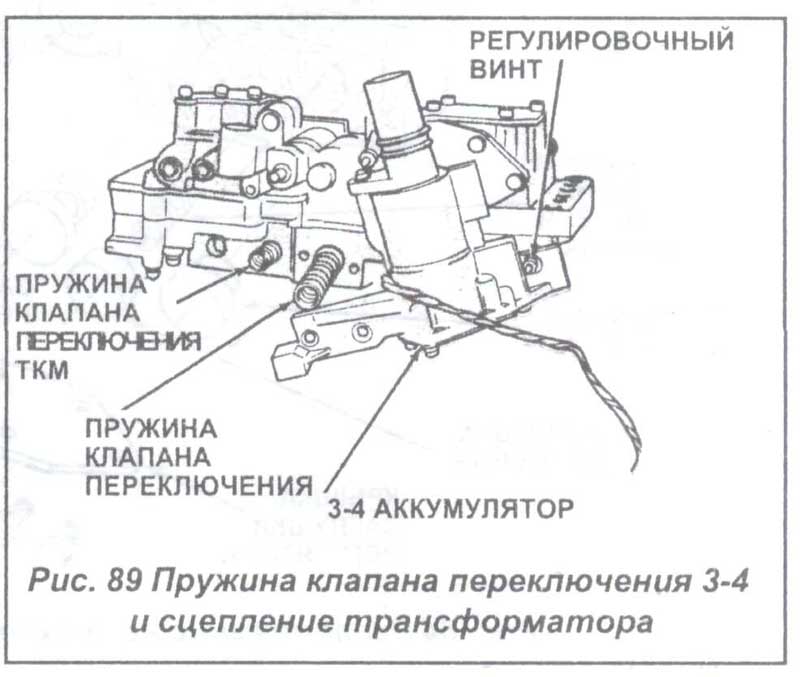

1) Установите клапан сцепления ТКМ и пружины 3-4 клапана переключения в картер (см.Рис.89).

2) С помощью винтов с правосторонней резьбой свободно установите корпус аккумулятора (см.Рис.89). Установите только один винт, чтобы аккумулятор можно было свободно повернуть вверх при установке.

3) Установите клапан 3-4 передачи и пружину.

4) Установите временной клапан сцепления трансформатора и пружину.

5) Поставьте втулку на конец пружины клапана сцепления трансформатора. Сожмите и удерживайте пружину и втулку пальцами одной руки.

6) Поверните аккумулятор вверх, поверх пружин и втулки.

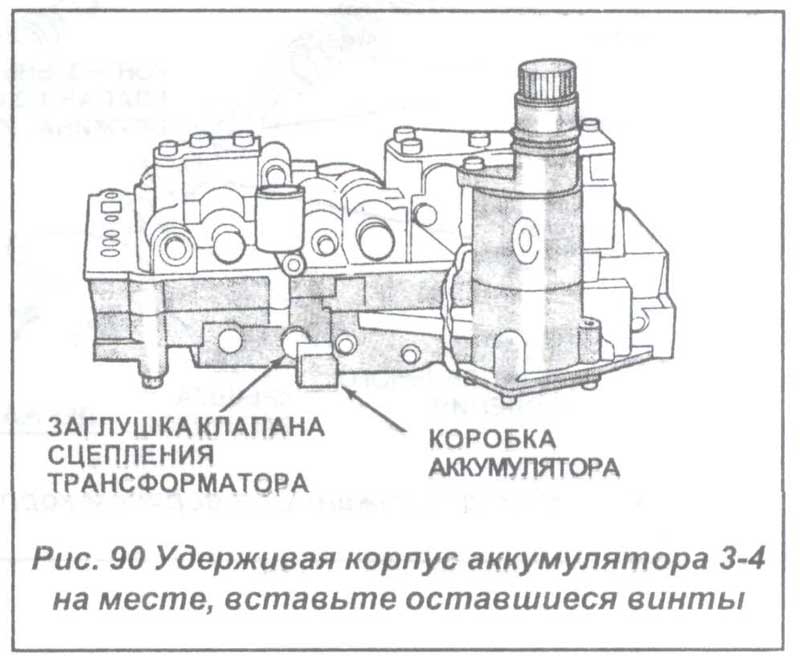

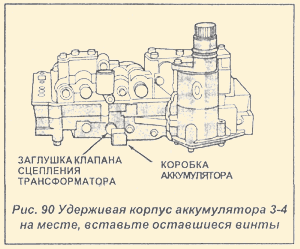

7) Удержите корпус аккумулятора на месте и вставьте оставшиеся два винта. Затяните их с усилием 4 Н.м (см.Рис.90).
