Окончательная сборка корпуса и его регулировка

1) Установите ускорительный клапан, пружину клапана, держатель и крышку. Затяните винты крышки с усилием 4 Н.м.

2) Установите в верхнюю часть корпуса упорную пружину ручного рычага.

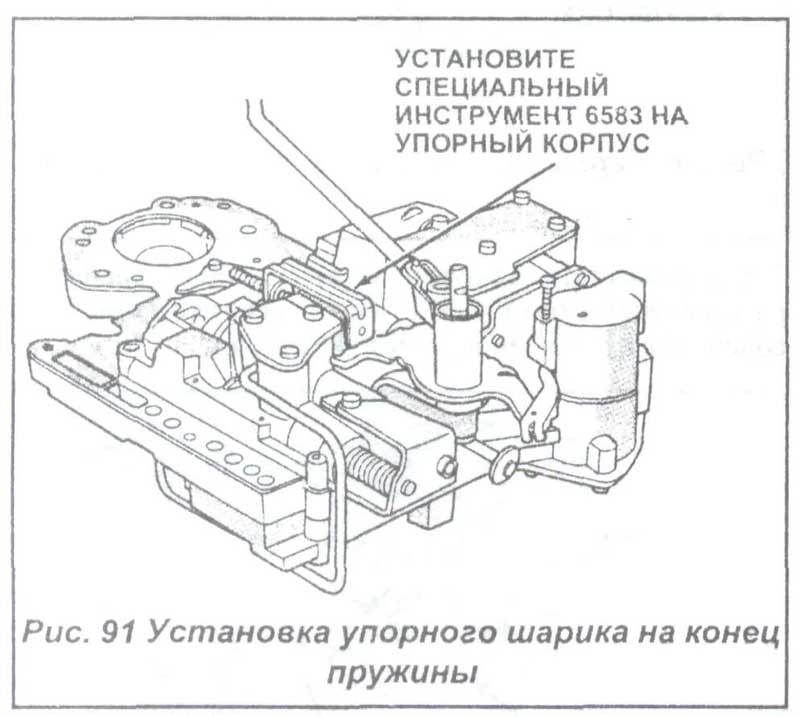

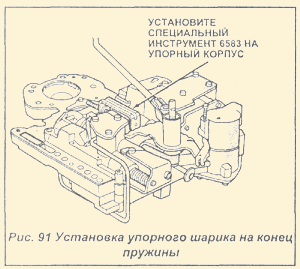

3) Поставьте упорный шарик на конец пружины. Удержите шарик и пружину инструментом - держателем 6583 (см.Рис.91).

4) Установите рычаг дросселя в верхнюю часть. Установите на рычаг дросселя ручной рычаг и поставьте его в корпус.

5) Совместите ручной рычаг с ручным клапаном и упорным шариком. Держите рычаг дросселя вверх и надавите его на ручной рычаг до полной посадки. Удалите инструмент 6583 после посадки рычага.

6) Установите сальник ручного рычага, шайбу и Е-образный зажим.

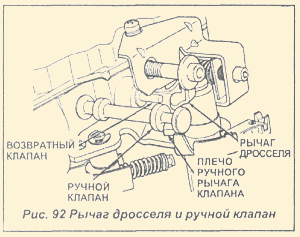

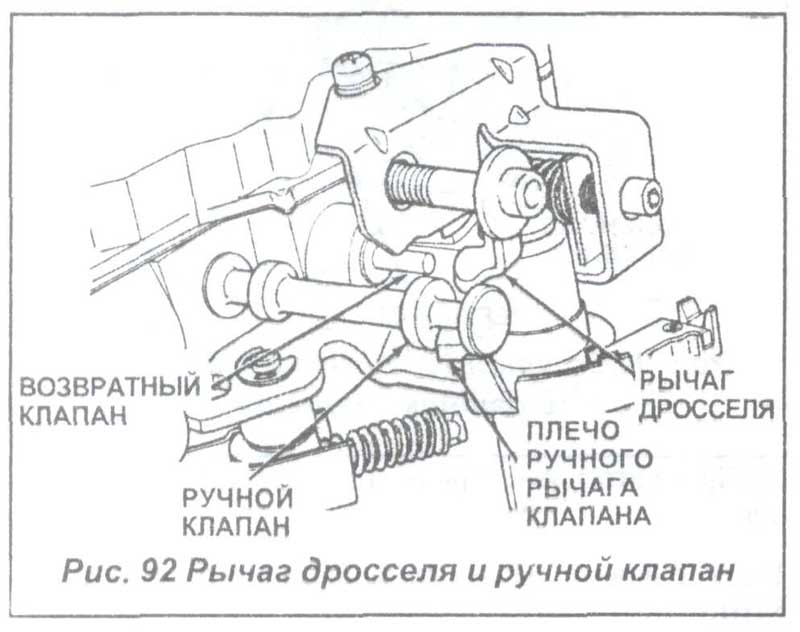

7) Проверьте совмещенность рычага дросселя с концом штока возвратного клапана и чтобы конец ручного ры-чага вошел в сцепление с ручным клапаном (см.Рис.92).

8) Поставьте регулировочный винт давления в магистрали на держатель винта.

9) Установите пружину на конец регуляторного клапана давления на магистрали.

10) Установите пружину клапана-выключателя на хвостовик держателя регулировочного винта.

11) Установите ручной клапан.

12) Установите дроссельный клапан и пружину.

13) Установите возвратный клапан и упор.

14) Установите клапан регулятора давления.

15) Установите клапан-выключатель.

16) Установите держатель регулировочного винта на корпус клапана. Совместите пружины клапанов и надавите держателем на его место. Установите сначала короткие винты держателя, затем длинные нижние винты. Затяните винты с усилием 4 Н.м.

17) Смажьте соединительные О-образные кольца корпуса соленоида и вал ручного рычага техническим вазелином.

18) Возьмите новый маслофильтр для корпуса клапана.

19) Если не производился демонтаж регулировочных винтов давления на магистрали или дроссельных винтов, продолжайте ремонт.

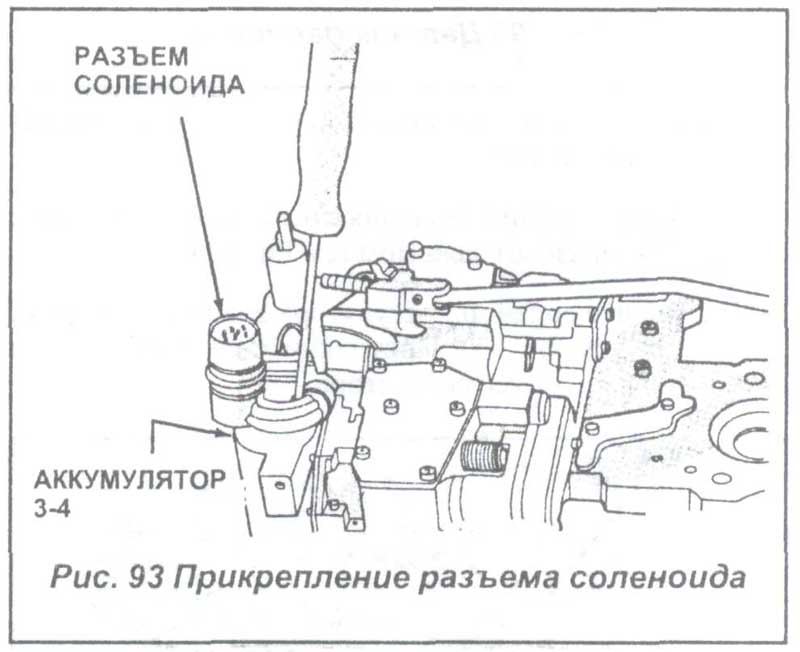

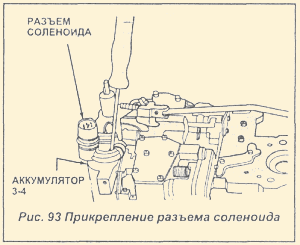

20) Прикрепите разъем корпуса соленоида к аккумулятору 3-4 с помощью закраинных винтов. Разъем имеет маленький определительный хвостовик, устанавливаемый в выемку на верхней части корпуса аккумулятора (см.Рис.93).

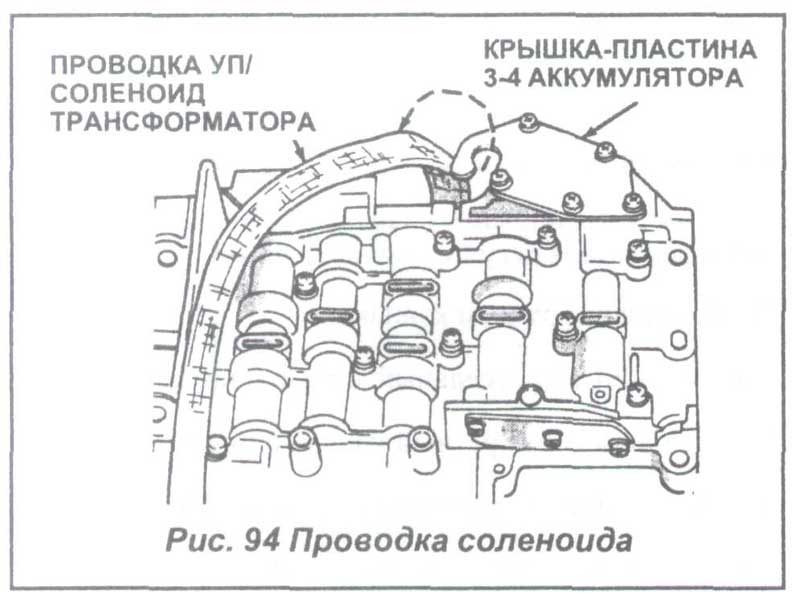

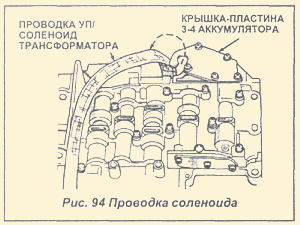

21) Установите соленоид и герметизатор. Затяните винты соленоида с усилием 8 Н.м.
