Сборка корпуса регулятора соленоида и датчика давления

1) Поверните корпус клапана, чтобы передаточная пластина со стороны аккумулятора была обращена вверх.

2) Установите новые О-образные кольца на соленоид и датчик регулятора (см.Рис.95).

3) Смажьте соленоид датчика, О-образные кольца трансмиссионным маслом.

4) Установите датчик давления в регулятор и закрепите его там М-образным зажимом (см.Рис.95).

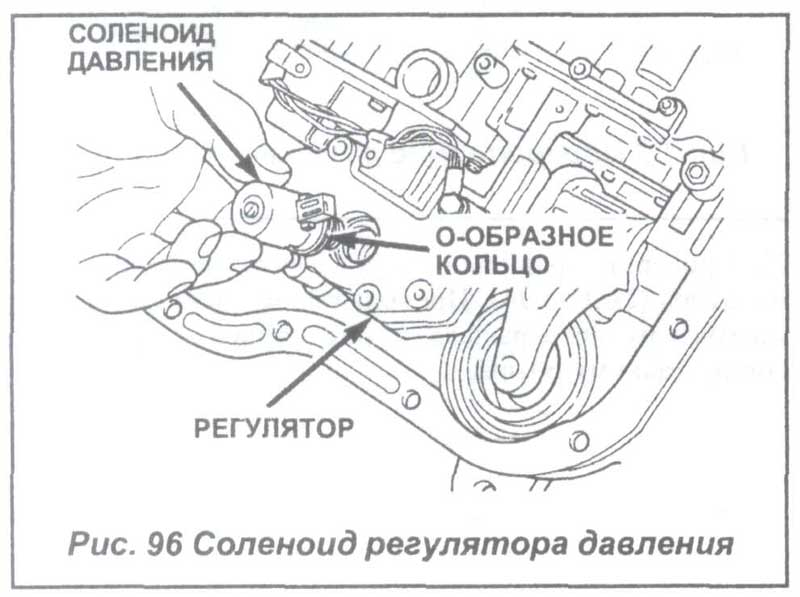

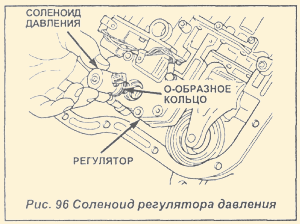

5) Установите соленоид регулятора давления в корпус регулятора (см.Рис.96). Протолкните соленоид до его стопорения в корпусе регулятора.

6) Поставьте герметизатор корпуса регулятора на передаточную пластину (см.Рис.97).

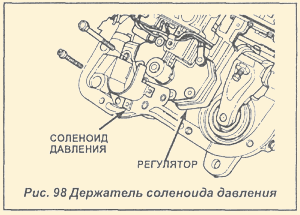

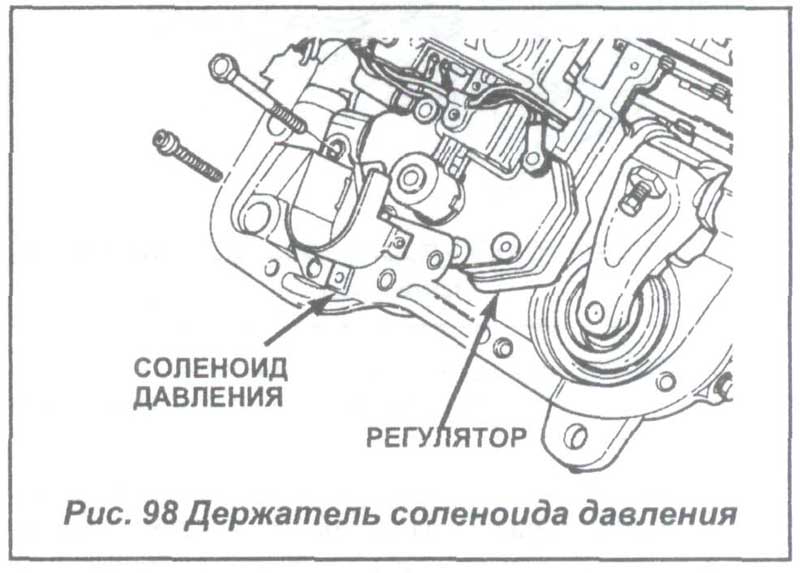

7) Установите крепежную пластину на корпус регулятора и соленоид (см.Рис.98). Убедитесь, что коннектор соленоида поставлен в разрез держателя.

8) Совместите отверстия винтов корпуса регулятора и отверстия в передаточной пластине. Установите и затяните винты корпуса с усилием 4 Н.м.

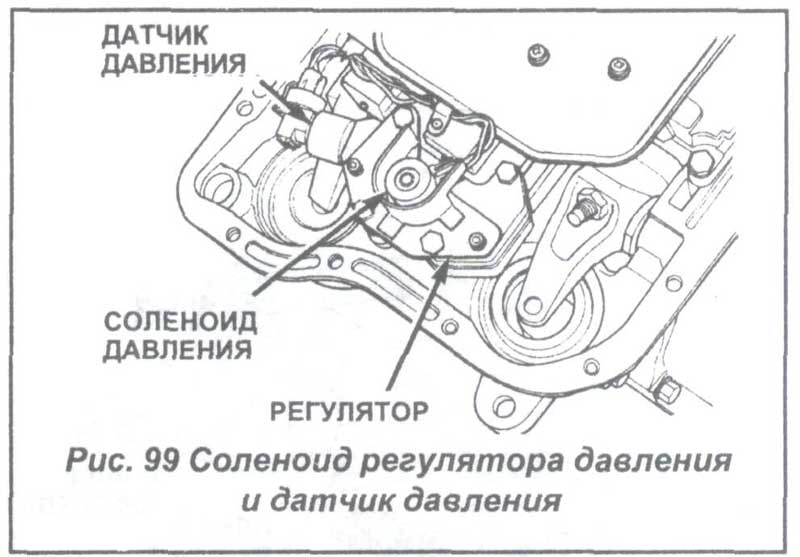

9) Подключите проводку к соленоиду регулятора давления и датчику давления (см.Рис.99).

10) Проведите процедуры настройки и регуляции давления.

11) Установите масляный фильтр и поддон картера КПП.
