Разборка АКПП

Продолжение 1

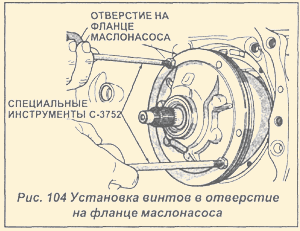

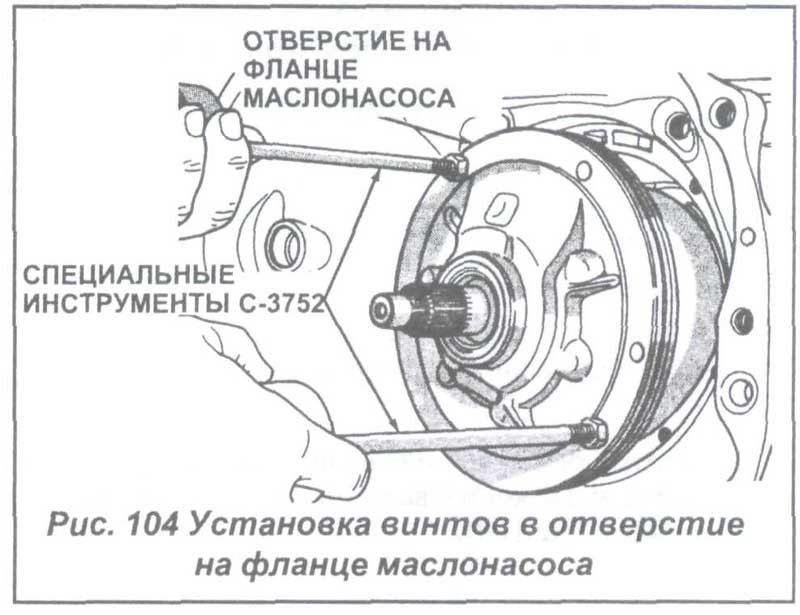

15) Вкрутите винты инструментов С-3752 в отверстия на фланце маслонасоса (см.Рис. 104).

16) Толкните противовесы инструментов для извлечения насоса и крепежной структуры вала противодействия из картера (см.Рис. 104).

17) Ослабьте регулировочный винт передний полосы передачи, до полного освобождения полосы.

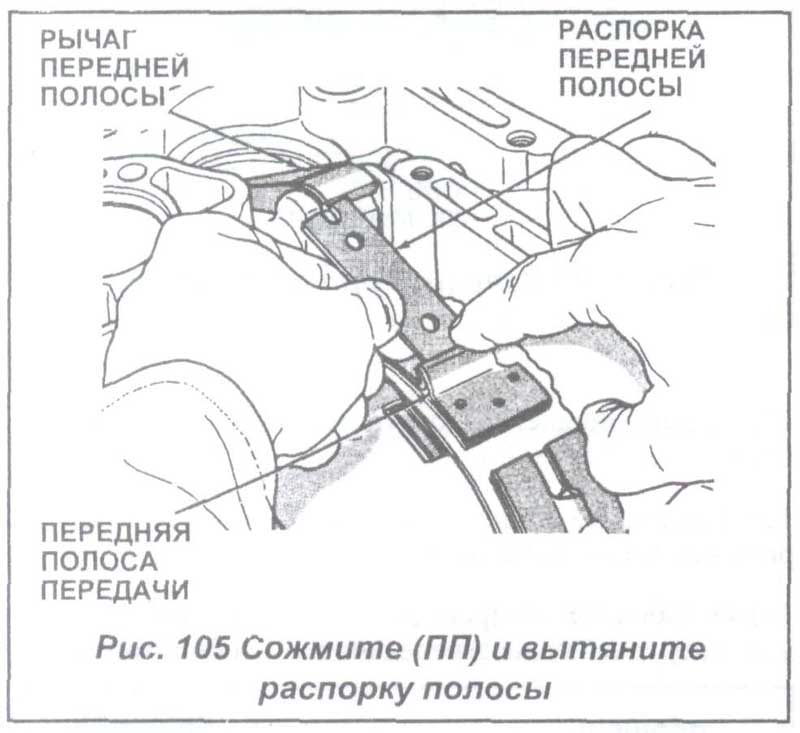

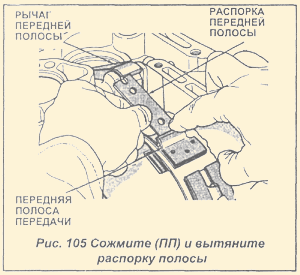

18) Сожмите переднюю полосу (ПП) передачи и вытяните распорку полосы (см.Рис. 105).

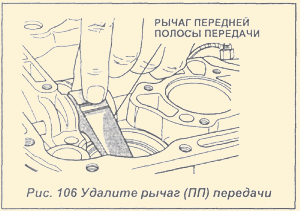

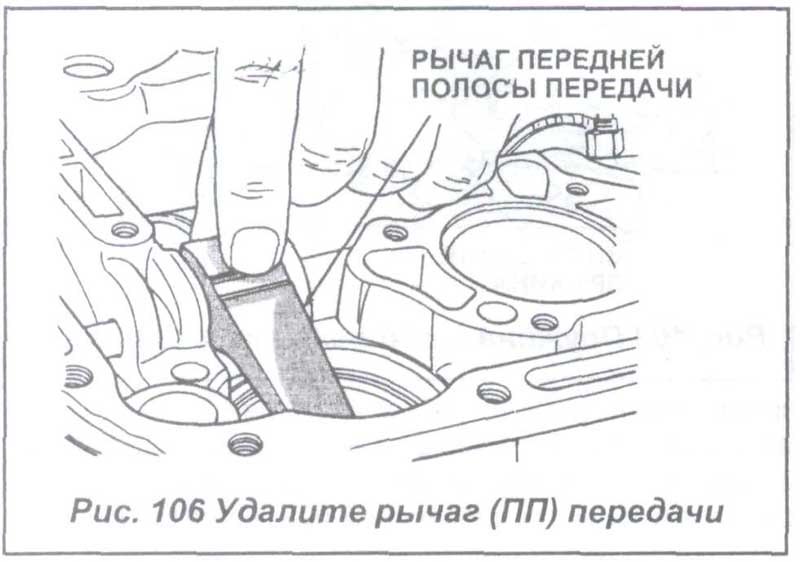

19) Удалите рычаг передней полосы передачи (см.Рис. 106).

20) Удалите втулку рычага передней полосы передачи с картера трансформатора при необходимости.

21) Удалите вал рычага передней полосы передачи.

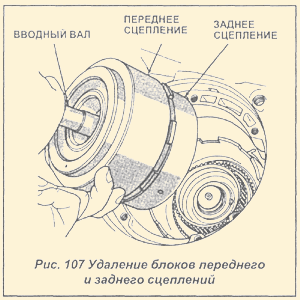

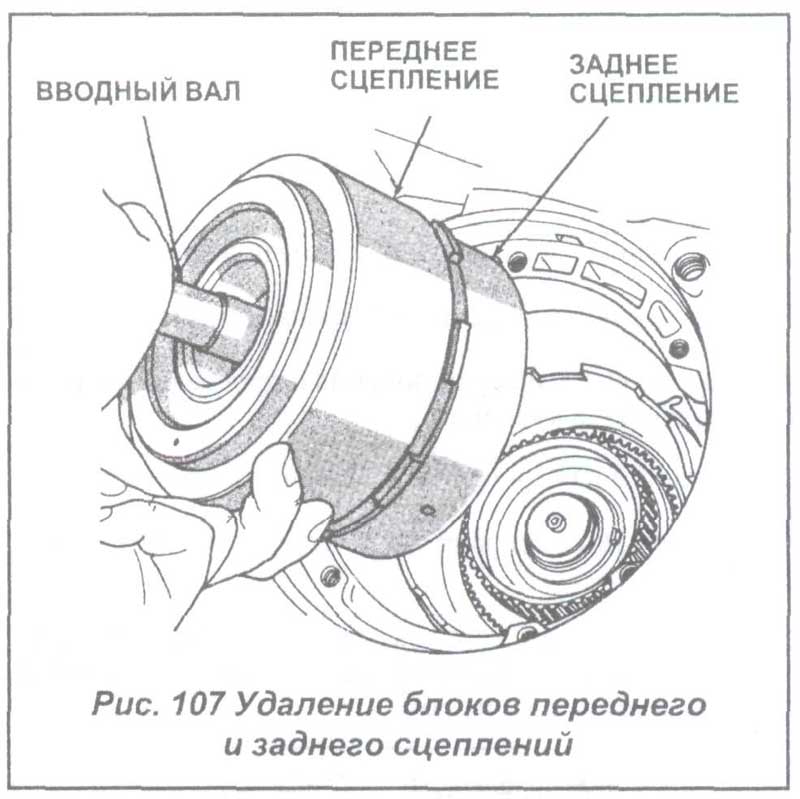

22) Удалите блоки переднего и заднего сцеплений как единый узел. Возьмитесь за вводной вал, придержите сцепление вместе и извлеките их как единый узел из картера (см.Рис. 107).

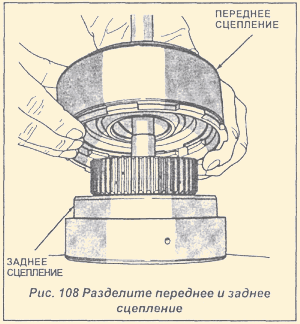

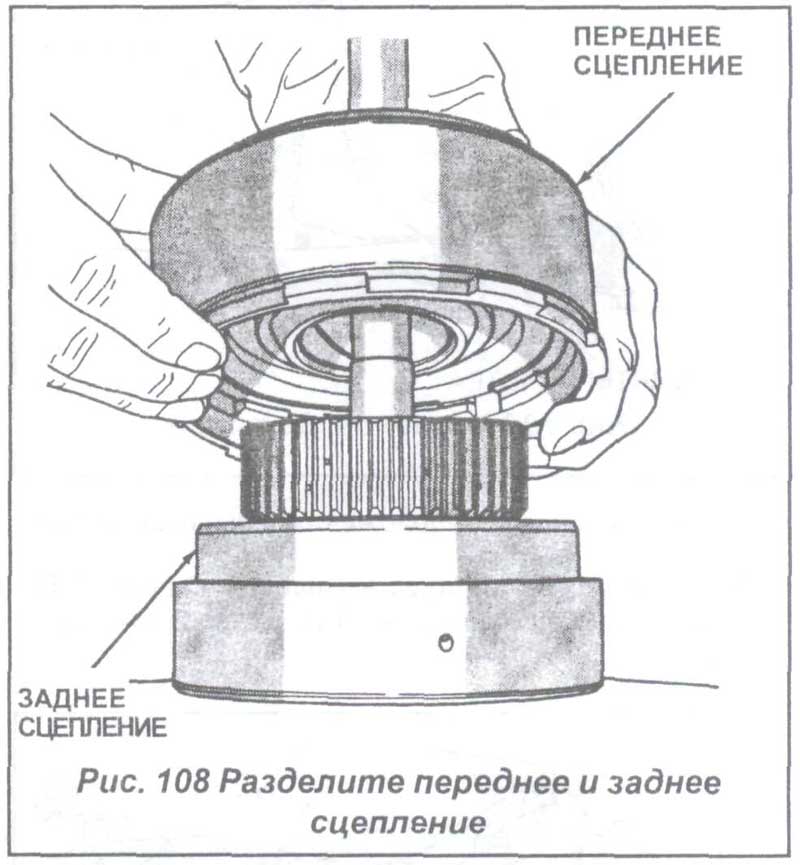

23) Поднимите переднее сцепление с заднего (см.Рис. 108). Отложите сцепления в сторону для ремонта.

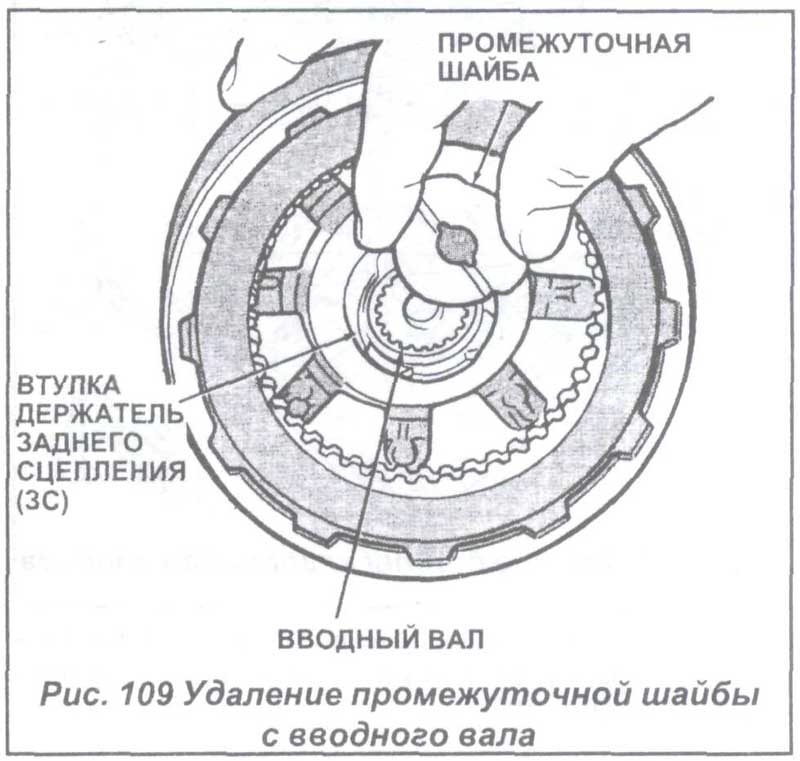

24) Удалите промежуточную шайбу с промежуточного вала с переднего конца вала или со втулки заднего сцепления (см.Рис. 109).
