Передний поршень сервопривода (переднего)

Разборка

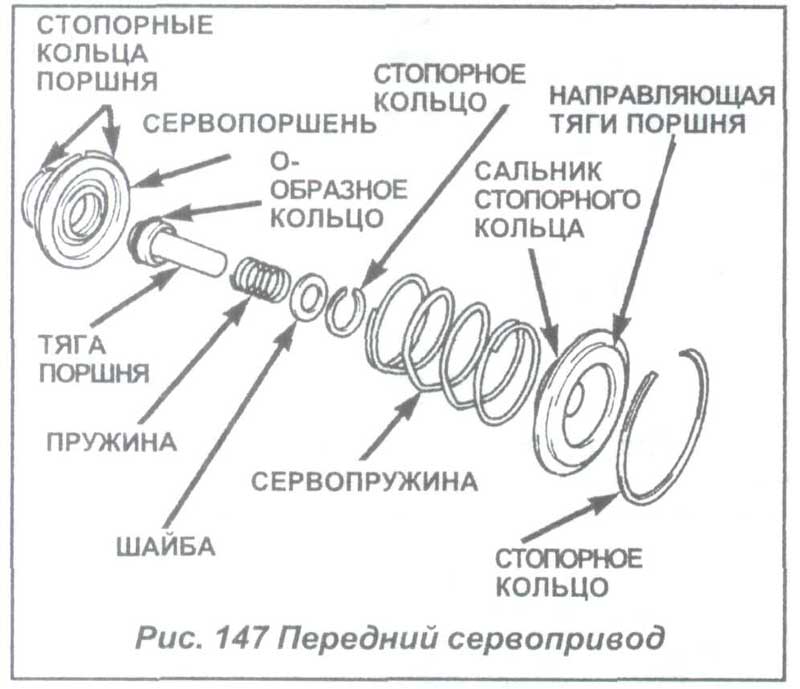

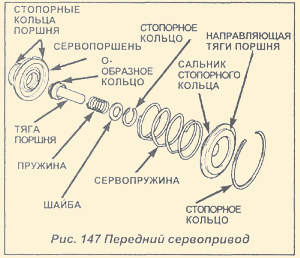

1) Удалите гермокольцо с направляющей тяги (см.Рис. 147).

2) Удалите малое стопорное кольцо с тяги сервопоршня. Удалите тягу поршня, пружину и шайбу с поршня.

3) Удалите О-образную часть гермокольца и выбросьте их.

Сборка

Прочистите и осмотрите части переднего сервопривода.

1) Смажьте новое О-образное кольцо и гермокольца техническим вазелином и установите их на поршень, тягу и направляющую.

2) Установите тягу в поршень. Установите пружину и шамбу на тягу. Сожмите пружину на тяге и установите стопорное кольцо (см.Рис. 147).

3) Установите сервопривод на КПП если отложили в сторону при разборке КПП.

Задний сервопоршень

Разборка

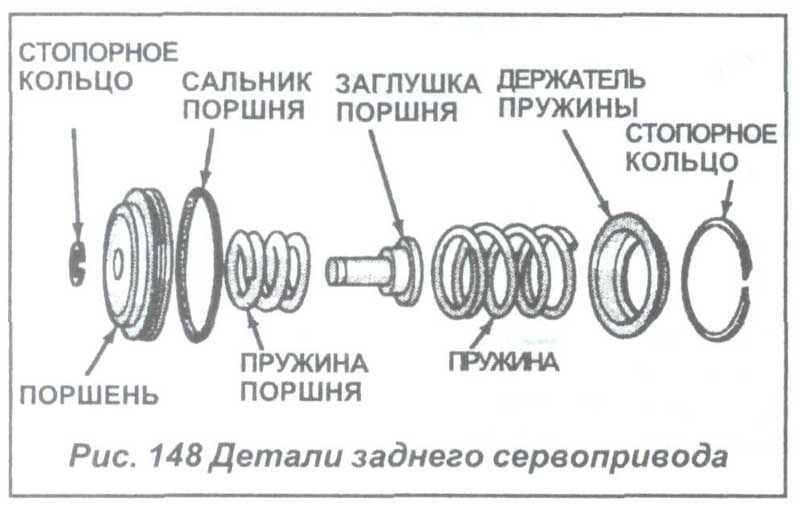

1) Удалите малое стопорное кольцо, втулку и пружину сервопоршня (см.Рис. 148).

2) Удалите гермокольцо сервопоршня.

3) Смажьте поршень и направляющий сальник техническим вазелином. Остальные части смажьте Мопар АТФ Плюс.

Сборка

1) Установите новое гермокольцо на сервопоршень.

2) Соберите поршень, втулку, пружину и новое стопорное кольцо.

3) Смажьте сальник поршня техническим вазелином.

4) Отложите в сторону собранный узел.
