Маслонасос и вал обратного действия (ВОД). Крепеж вала

Разборка

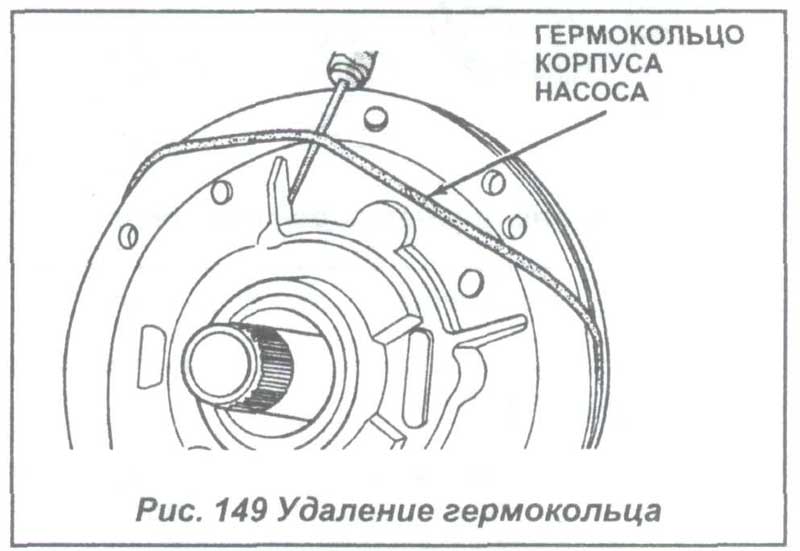

1) Удалите гермокольцо с корпуса и крепежа вала (см.Рис.149).

2) Пометьте болты крепления корпуса насоса к его крепежу.

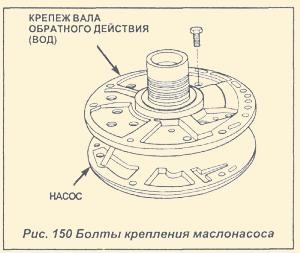

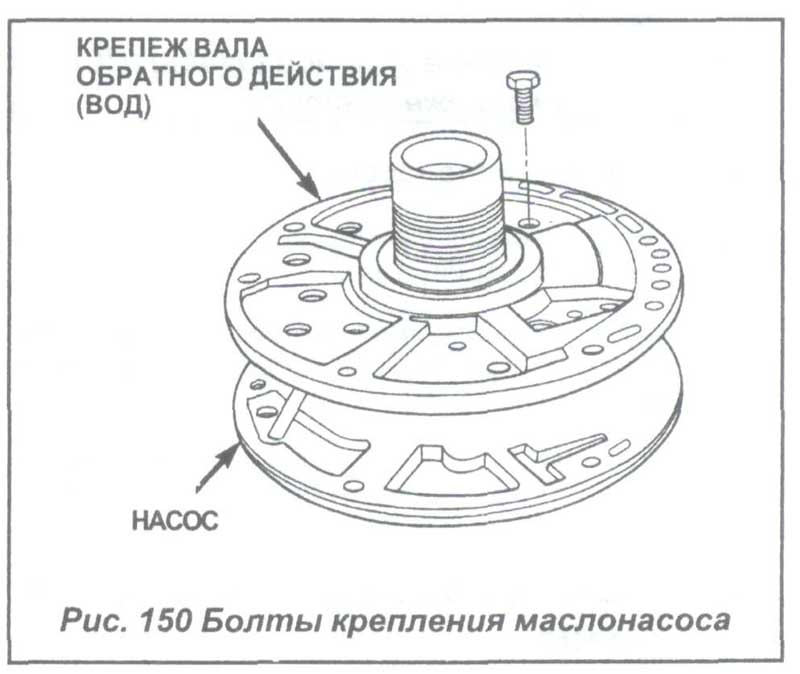

3) Удалите болты крепления корпуса маслонасоса (см.Рис.150).

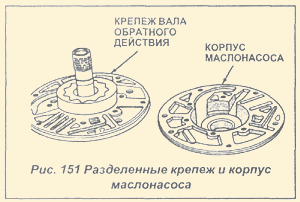

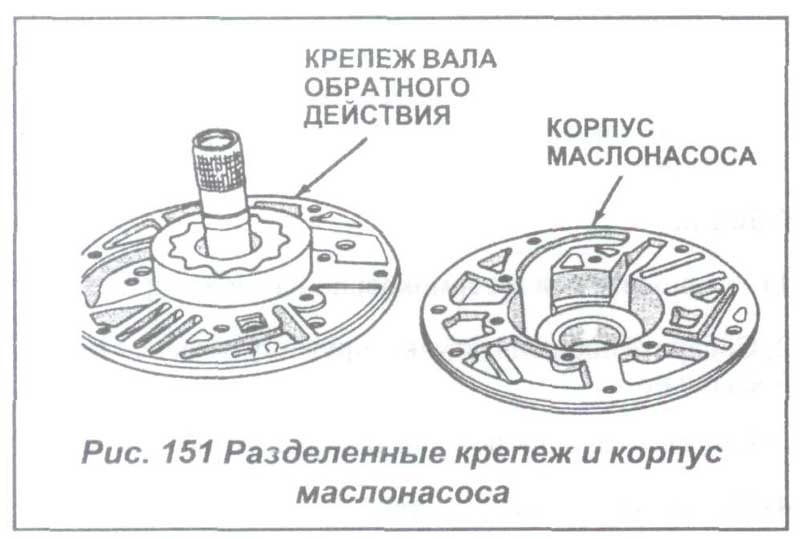

4) Отделите крепеж от корпуса насоса (см.Рис. 151).

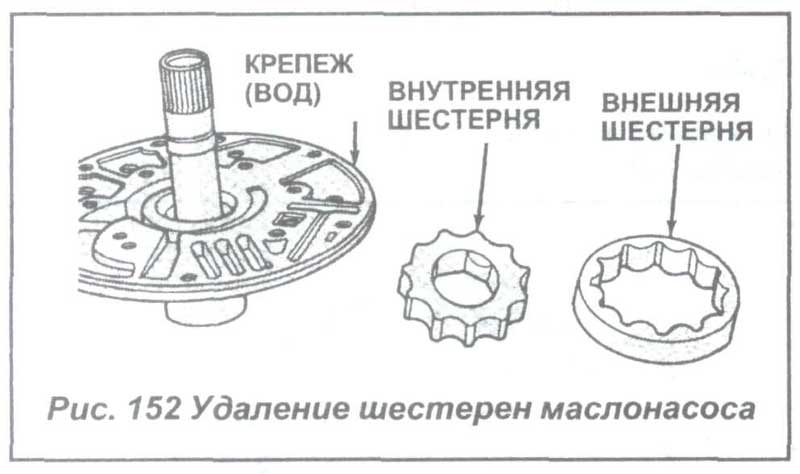

5) Удалите внутреннюю и внешнюю шестерни насоса с крепежа вала (см.Рис. 152).

6) Если сальник вала насоса не удалялся, удалите его.

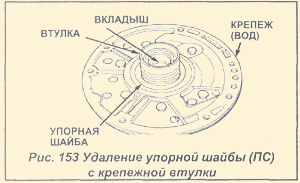

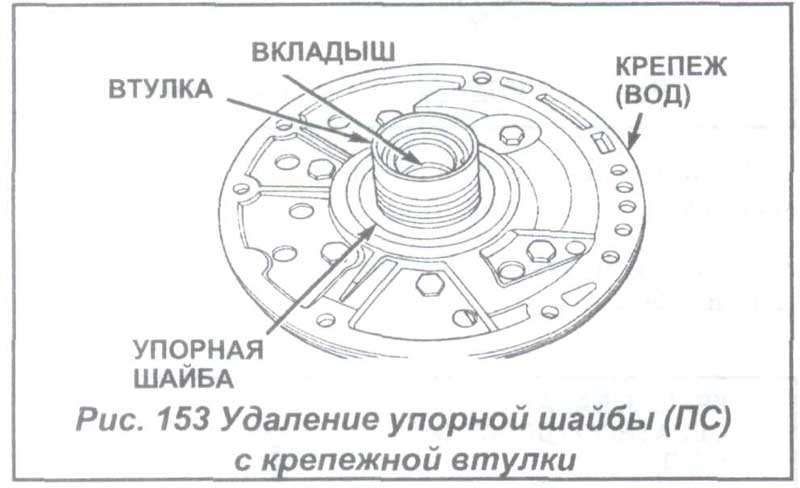

7) Удалите упорную шайбу переднего сцепления с крепежной втулки (см.Рис. 153).

Замена втулки маслонасоса

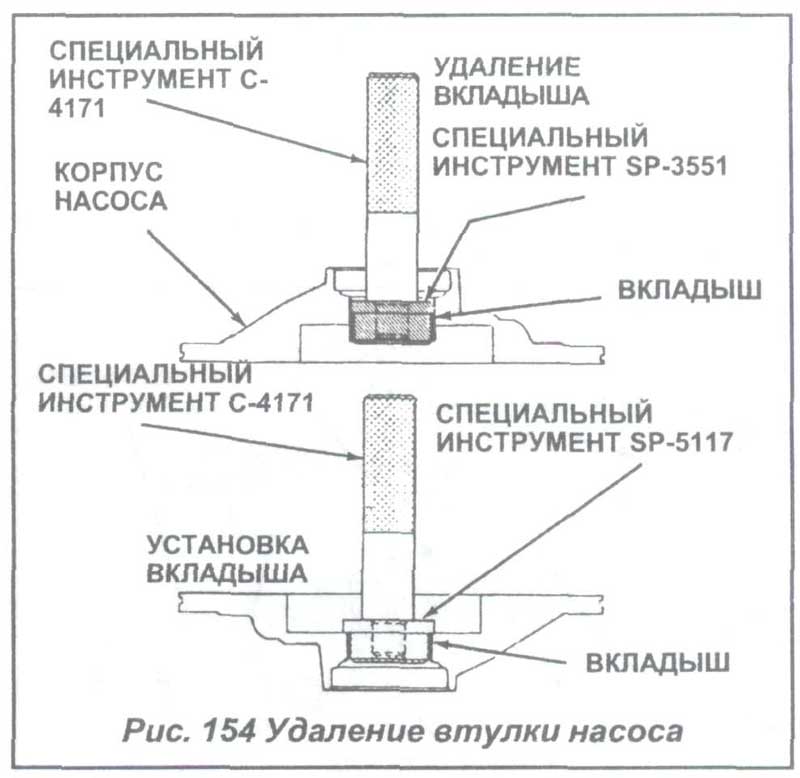

1) Удалите втулку насоса с помощью Рукоятки С-4171 и съемника SР-3551 (см.Рис.154).

2) Установите новую втулку с помощью инструмента установки SР-5117 (см.Рис.154) заподлицо с местом ее установки.

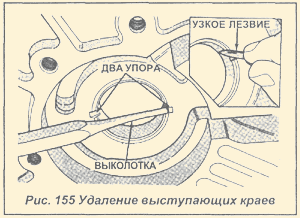

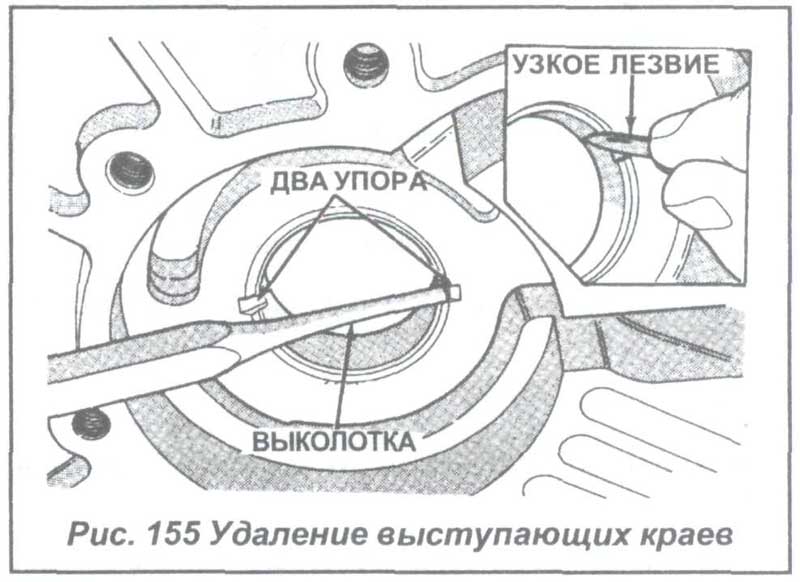

3) Посадите новую втулку на ее место с помощью выколотки (см.Рис. 155). После посадки удалите выступающие разбитые во время установки края втулку ножом.
