Планетарная передача/Выводной вал

Разборка

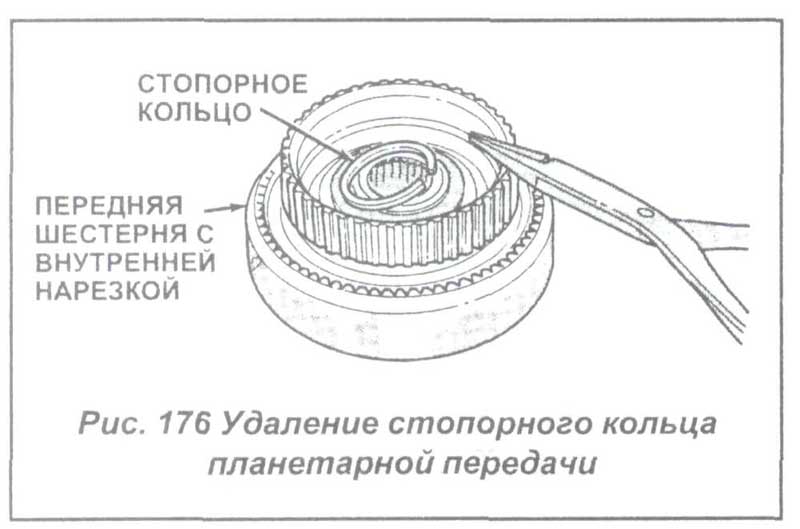

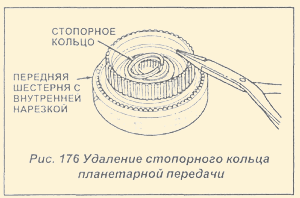

1) Удалите стопорное кольцо планетарной передачи (ПП) (см.Рис.176).

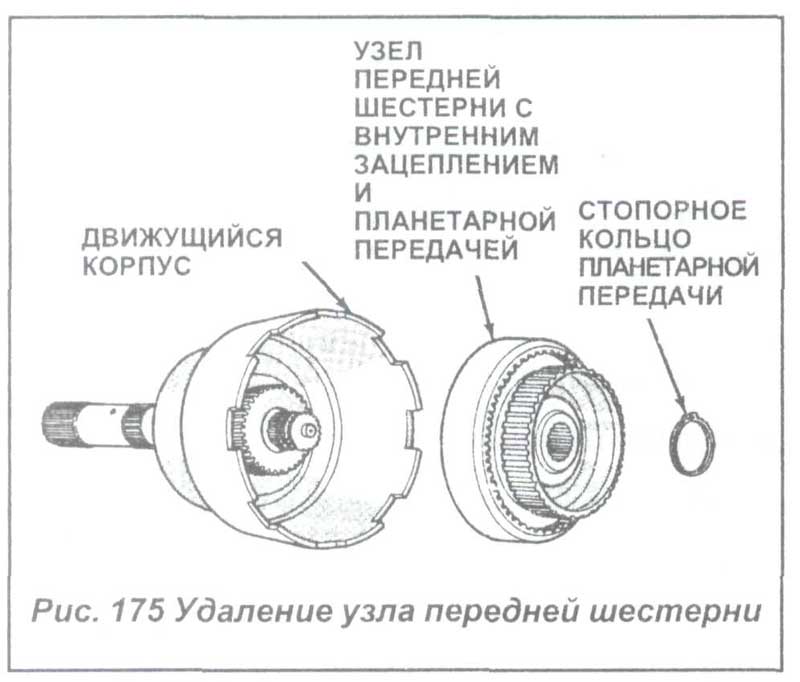

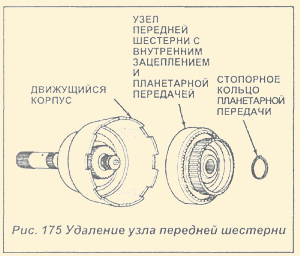

2) Удалите стопорное кольцо, крепящее переднюю шестерню ПП в шестерне с внутренней насечкой (см.Рис.175).

3) Удалите упорную шайбу с зубьями, упорную пластину с зубьями со втулки передней шестерни с внутренней насечкой (ЩВН) (см.Рнс.176).

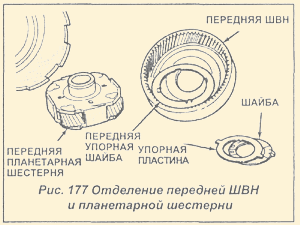

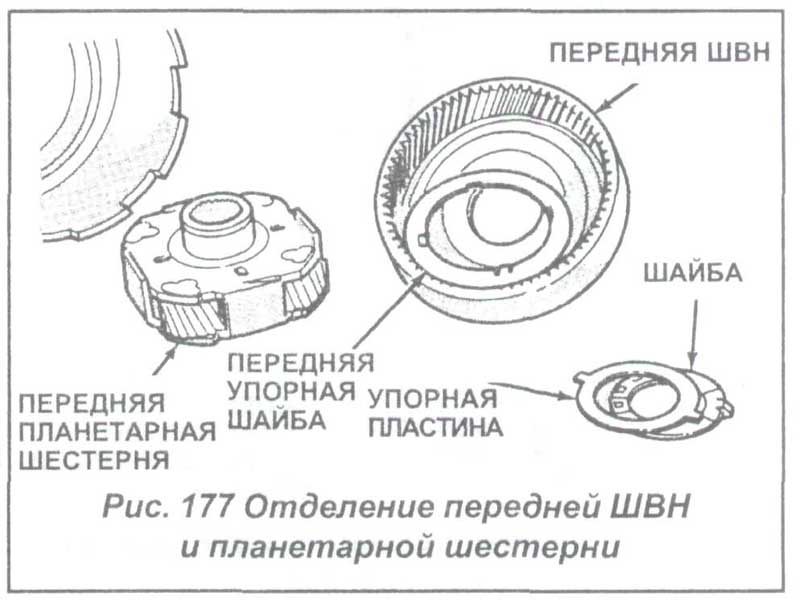

4) Отделите переднюю ШВН и планетарные шестерни (см.Рис.177).

5) Удалите переднюю упорную шайбу передней планетарной шестерни со втулки ШВН.

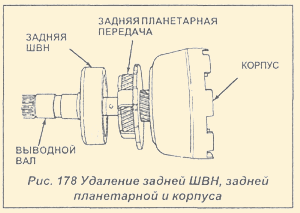

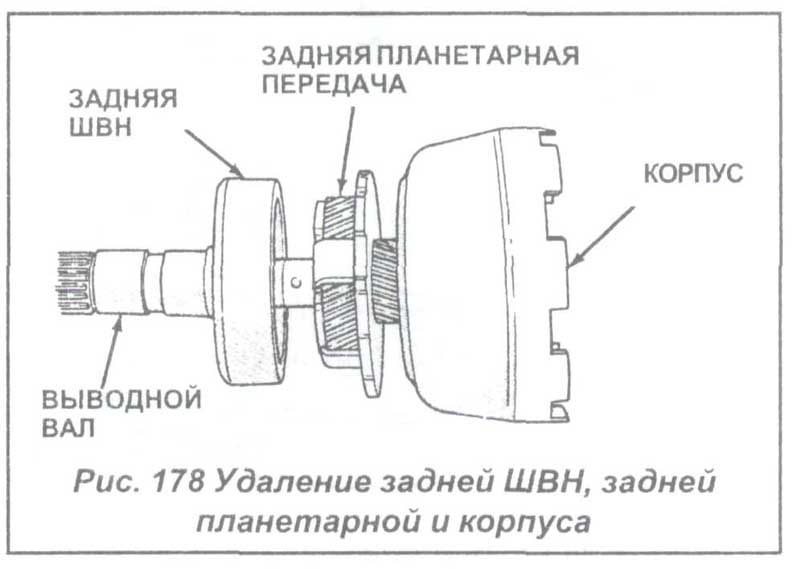

6) Отделите и удалите корпус, заднюю планетарную шестерню и заднюю ШВН с выводного вала (см.Рис. 178).

7) Удалите заднюю упорную шайбу с передней планетарной шестерни и корпуса установки.

8) Удалите упорные шайбы с зубьями с передней планетарной шестерни.

9) Удалите запирающее кольцо, двигающее солнечную шестерню в корпусе установки. Удалите солнечную шестерню, распорку и упорные пластины.
