Планетарная передача/Выводной вал

Сборка

1) Смажьте выводной вал и планетарные части трансмиссионным маслом. Используйте технический вазелин для смазки и удержания упорных шайб и пластин на местах.

2) Соберите заднюю ШВН и ее крепеж. Убедитесь в полной посадке стопорного кольца и что закраинная сторона кольца обращена назад, (см.Рис. 180).

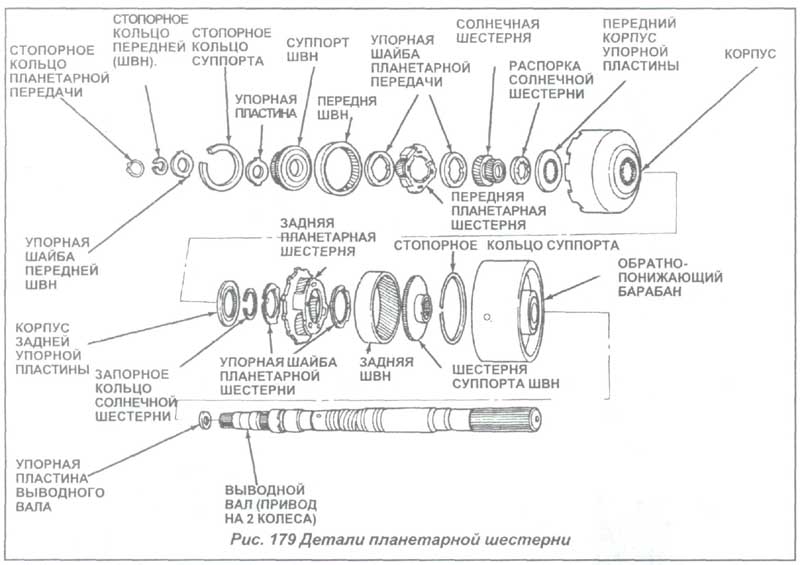

3) Установите заднюю упорную шайбу на заднюю планетарную шестерню (см.Рис. 179). Все зубья шайбы должны быть установлены в прорези шестерни.

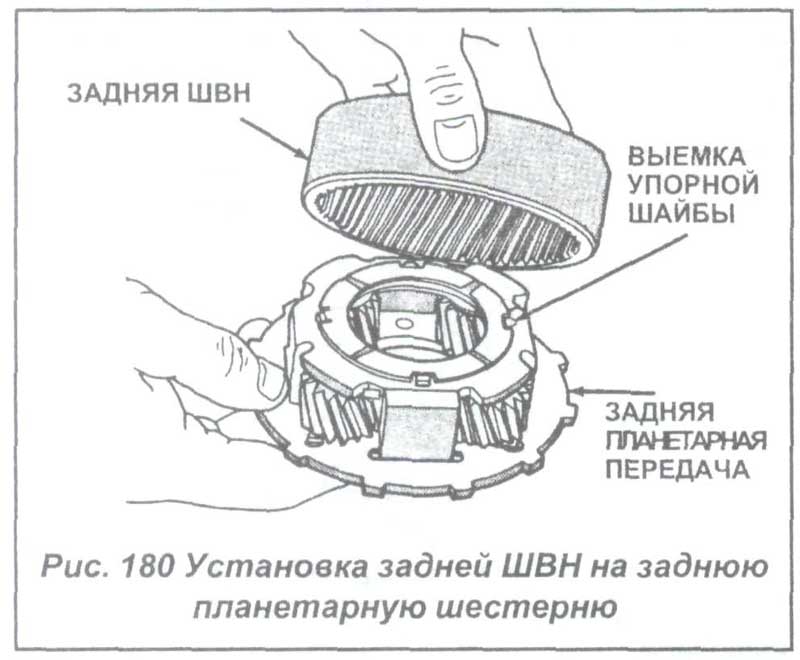

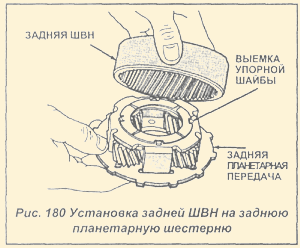

4) Установите заднюю ШВН на заднюю планетарную шестерню (см.Рис. 180).

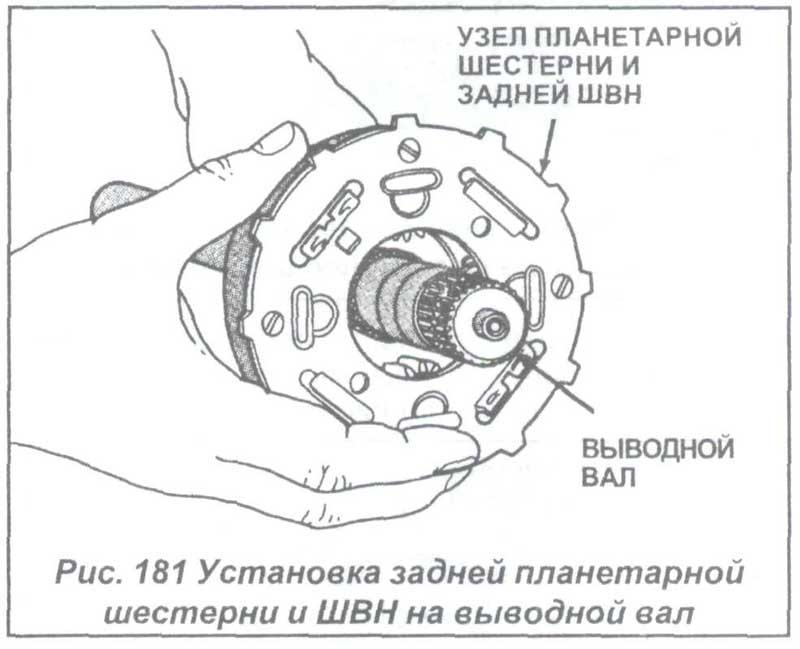

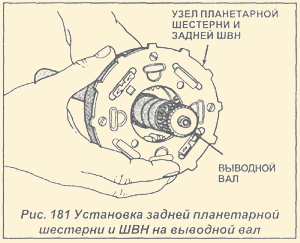

5) Установите собранную заднюю планетарную и ШВН шестерни на выводной вал (см.Рис. 181). Проверьте полноту посадки узла на вал.

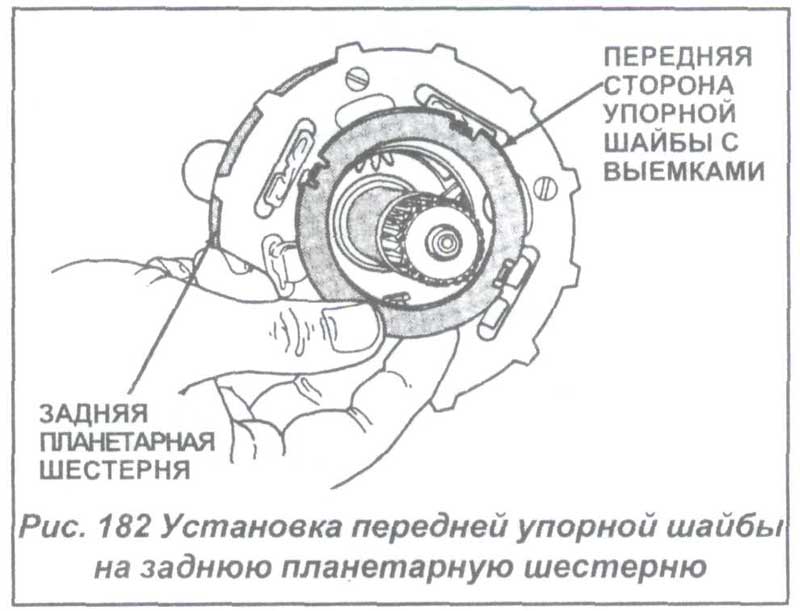

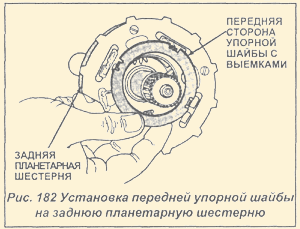

6) Установите переднюю упорную шайбу на заднюю планетарную шестерню (см.Рис. 182).

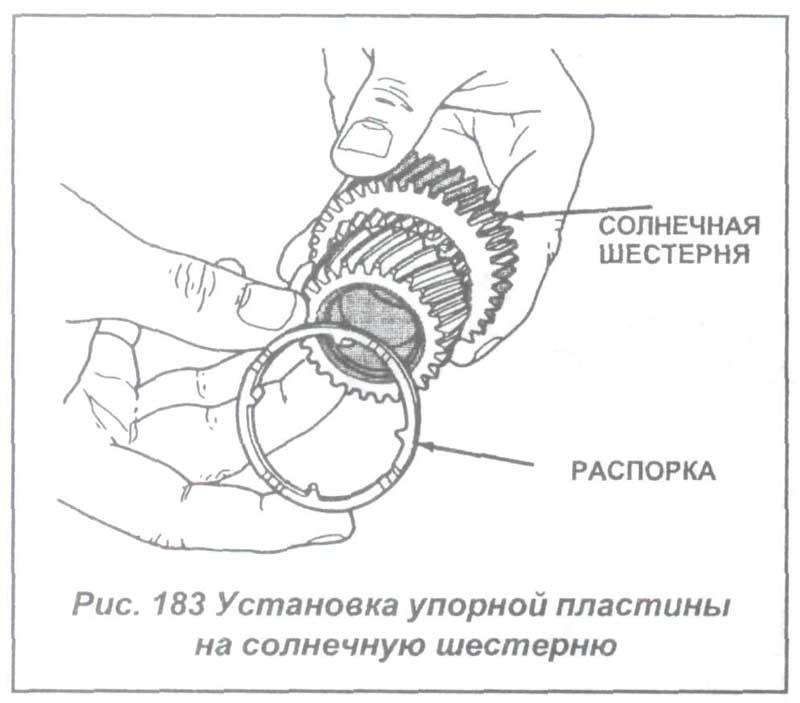

7) Установите упорную пластину на солнечную шестерню (см.Рис.183).
