Планетарная передача/Выводной вал

Продолжение 1

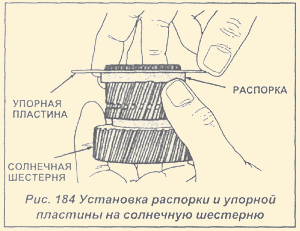

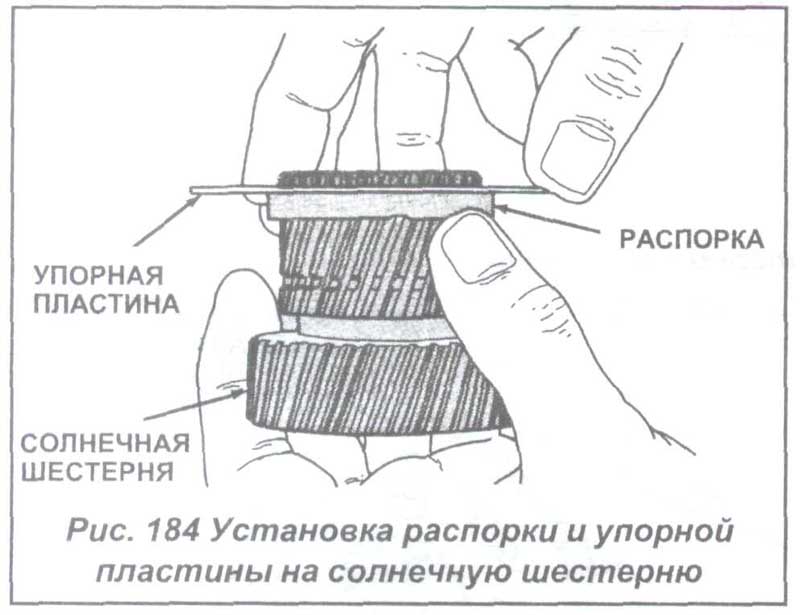

8) Установите упорную пластину и распорку на солнечную шестерню (см.Рис. 184). Упорные шайбы корпуса установки взаимосвязаны.

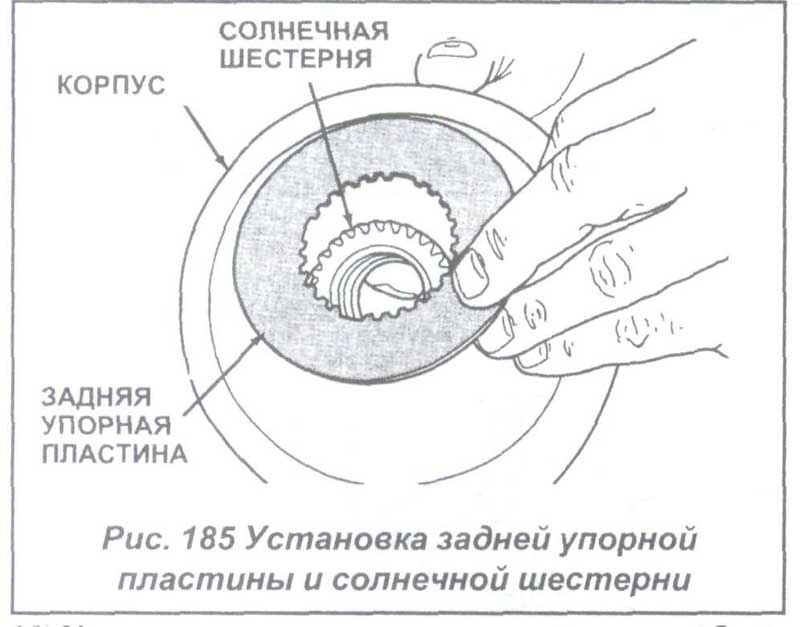

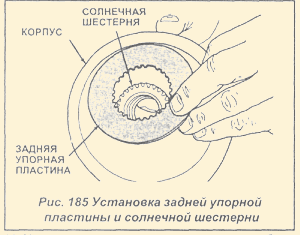

9) Удержите солнечную шестерню на месте и установите упорную пластину на солнечную шестерню в задней части корпуса установки (см.Рис. 185).

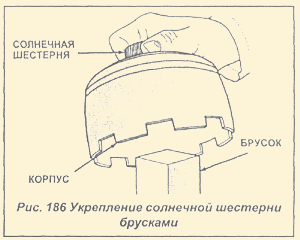

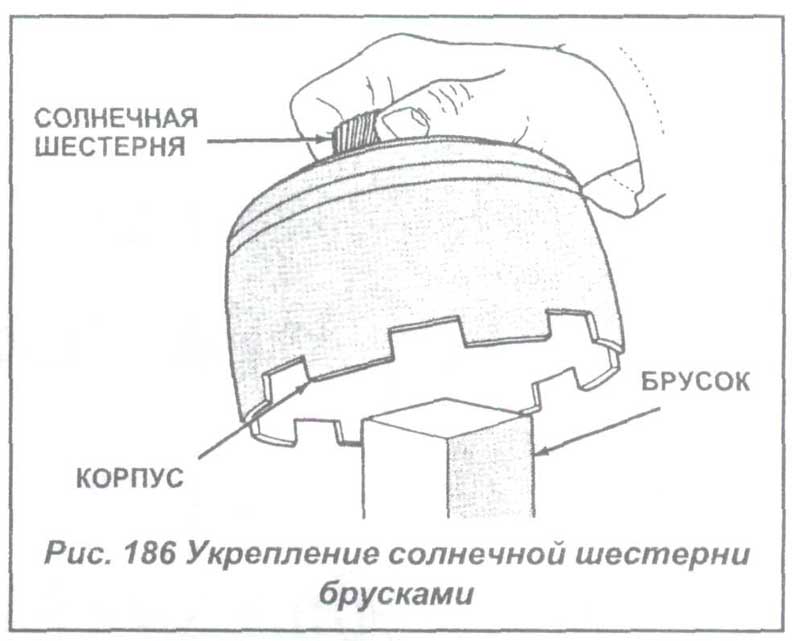

10) Укрепите солнечную шестерню деревянными брусками (см.рис. 186). Это позволяет облегчить установку запирающего кольца на солнечную шестерню, и что также позволит облегчить проверку свободного хода зубчатой передачи, ее концевой части.

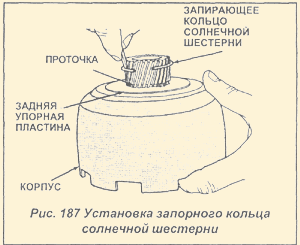

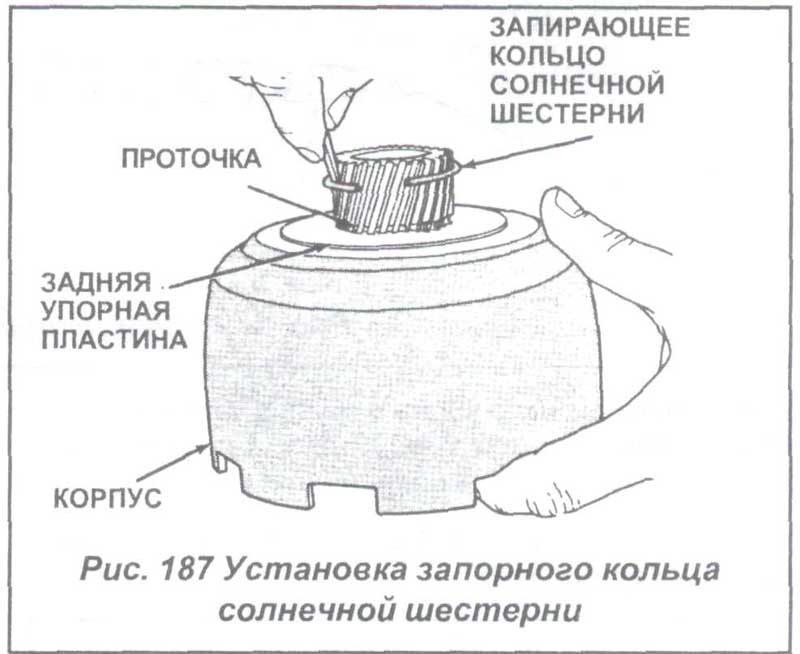

11) Совместите упорную заднюю пластину на корпусе установки и установите запирающее кольцо солнечной шестерни (см.Рис. 187).

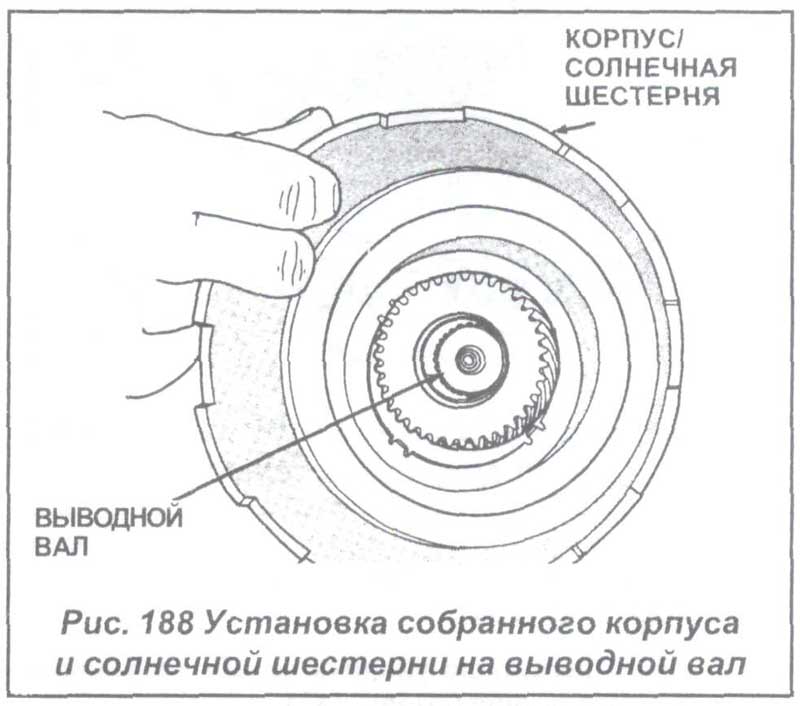

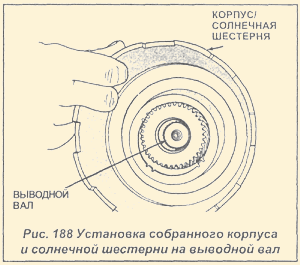

12) Установите собранный корпус и солнечную шестерню на выводной вал (см.Рис. 188).
