Сборка блока ускоряющей передачи

Продолжение 1

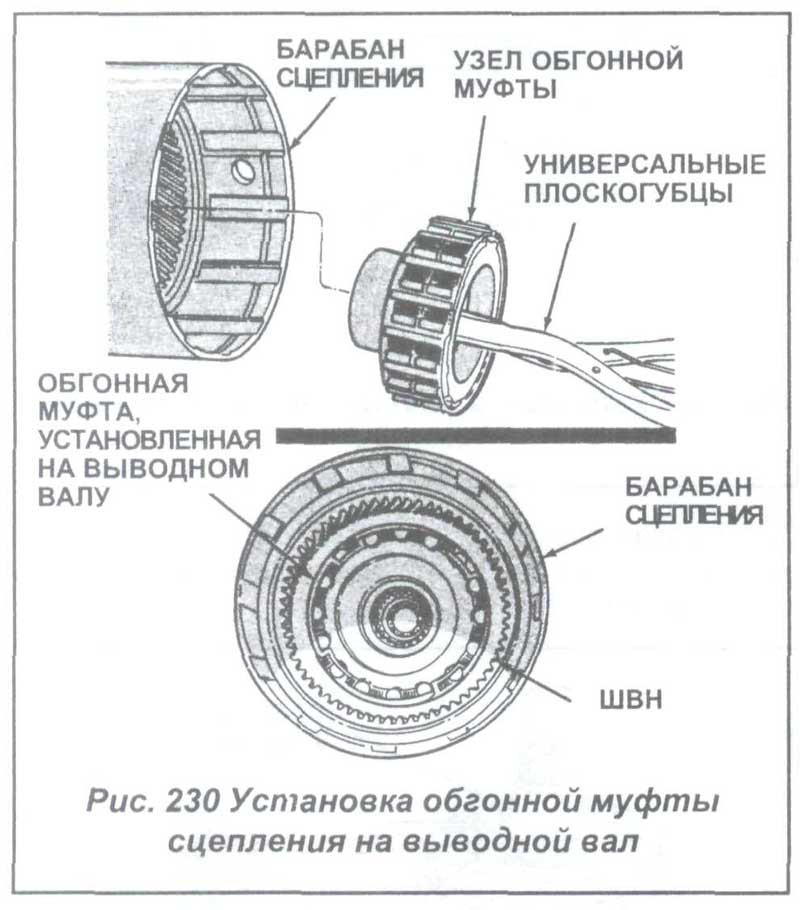

10) Установите обгонную муфту на выводной вал (см.Рис.230). Вставьте плоскогубцы в шлицы муфты. Разведите их и захватите муфту, после чего вращая ее против часовой стрелки установите ее.

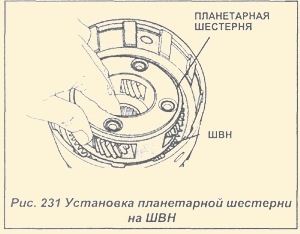

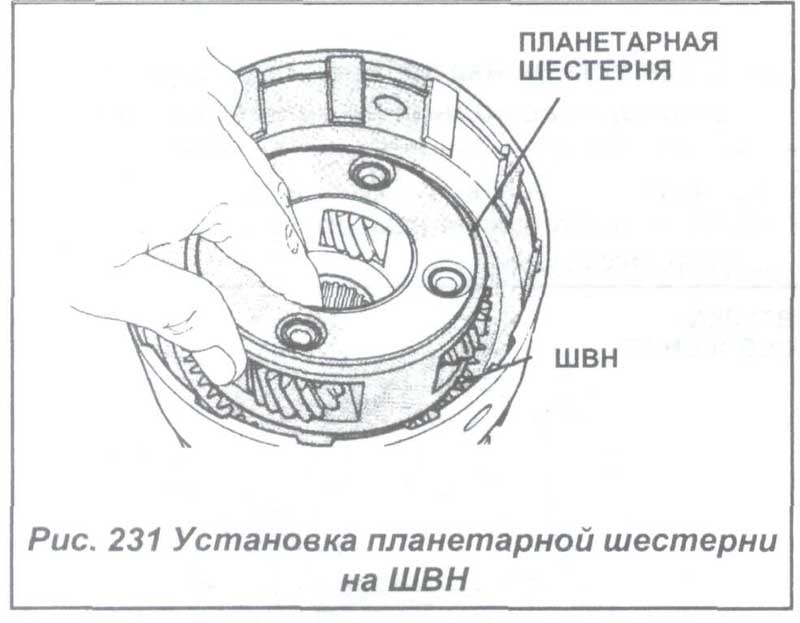

11) Установите планетарную шестерню на ШВН (см.Рис.231).

12) Нанесите технический вазелин на опорный подшипник планетарной шестерни и контактную поверхность подшипника пружинной пластины. Это удержит подшипник на месте при установке.

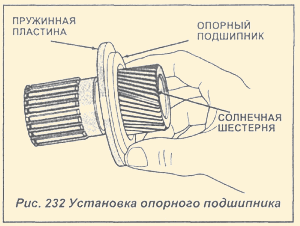

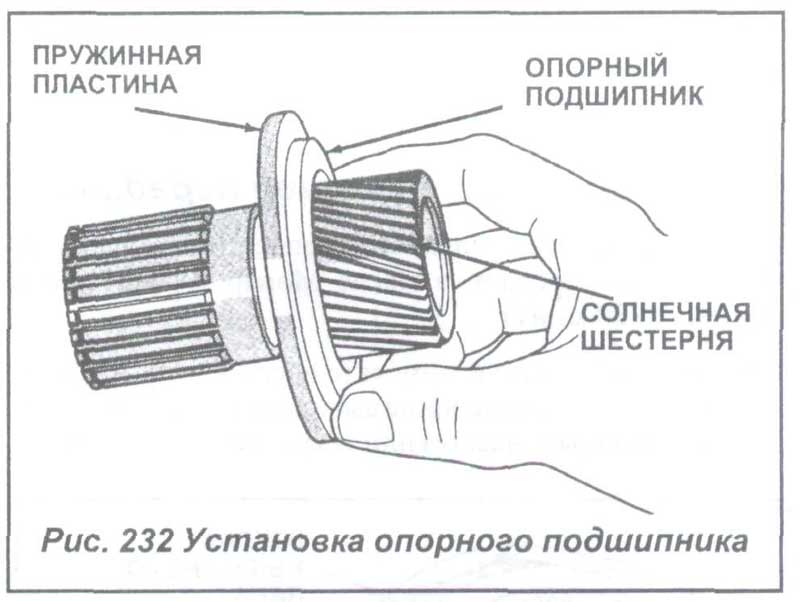

13) Установите опорный подшипник на солнечную шестерню (см.Рис.232). Надвиньте подшипник на шестерню и посадите его против пружинной пластины, как это показано. Подшипник устанавливается только одним способом. Его следует устанавливать под прямым углом к пружинной пластине, если данный порядок не соблюден, установите его вновь в правильном порядке.

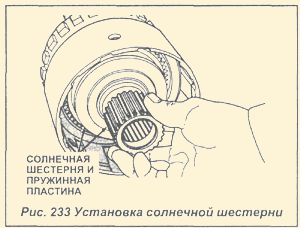

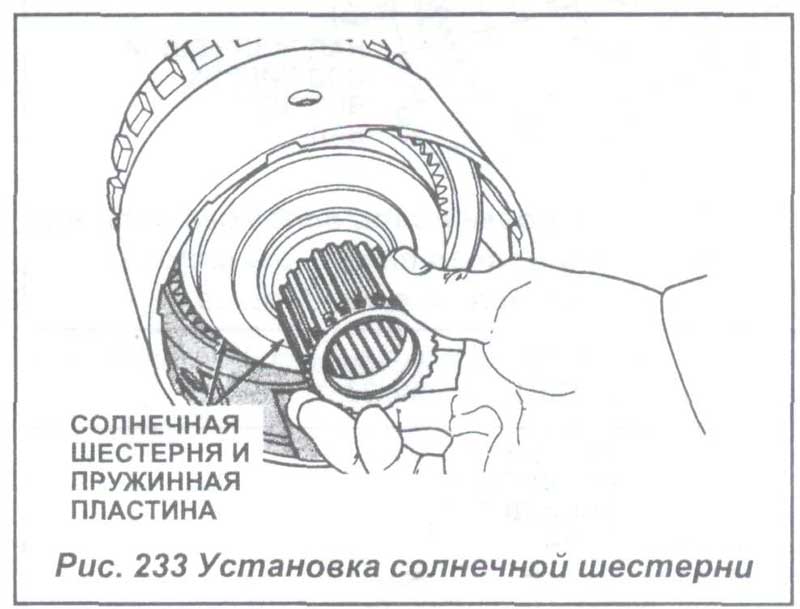

14) Установите собранную солнечную шестерню (см.Рис.233). Проверьте полноту посадки солнечной шестерни и солнечного подшипника перед дальнейшей работой.

15) Установите собранный выводной вал, ШВН и барабан сцепления на пресс. Это позволяет облегчить установку корзину прямого сцепления, втулку и пружину прямого сцепления.

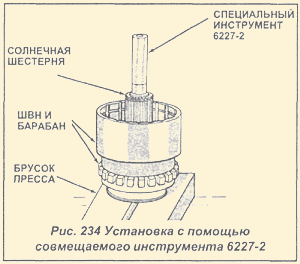

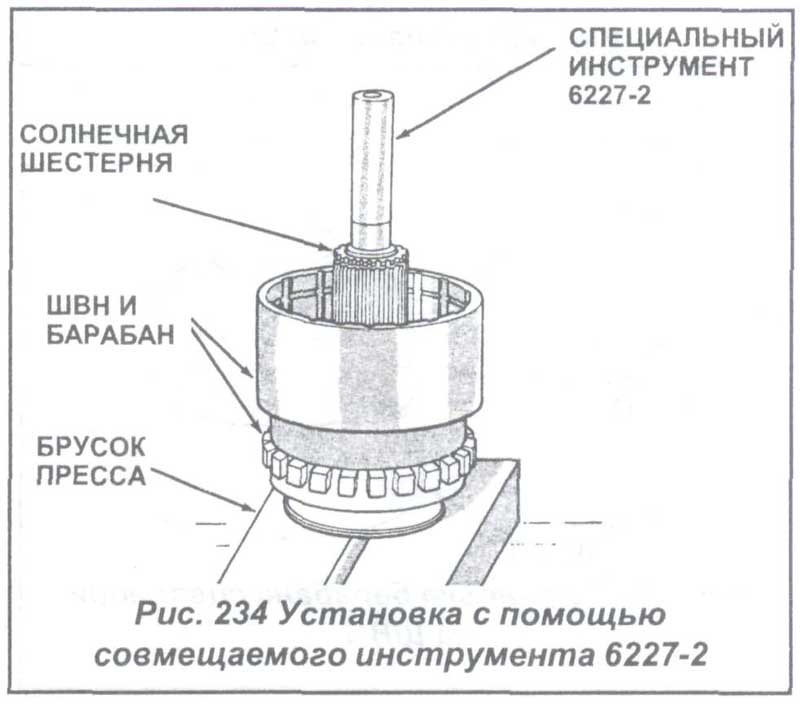

16) Совместите зубья во втулках планетарной шестерни и обгонной муфты с помощью совмещаемого инструмента 6227-2 (см.Рис.234). Вставьте инструмент через солнечную шестерню в шлицы сцепления (см.Рис.235).
