Сборка блока ускоряющей передачи

Продолжение 2

Данная КПП имеет 6 дисков прямого сцепления 5 пластин сцепления

18) Произведите сборку корзины прямого сцепления в следующем порядке:

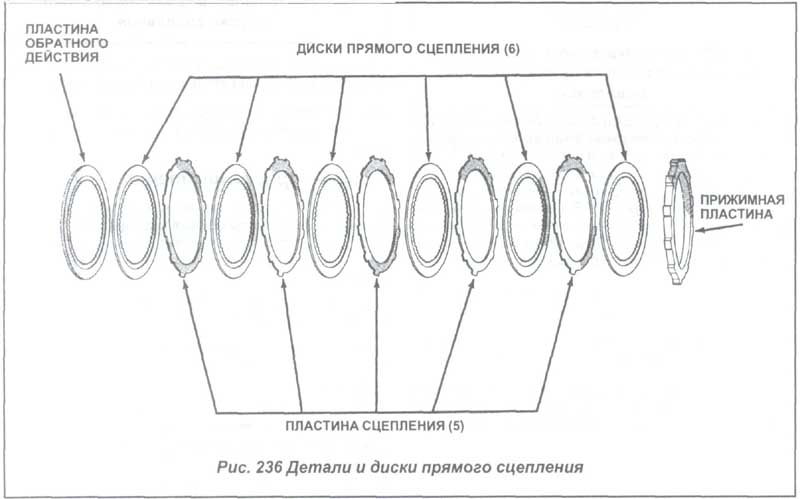

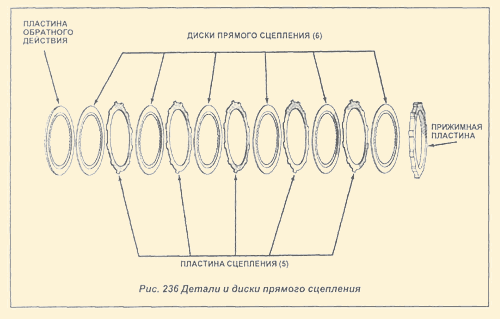

а) Соберите части корзины сцепления (см.Рис.236).

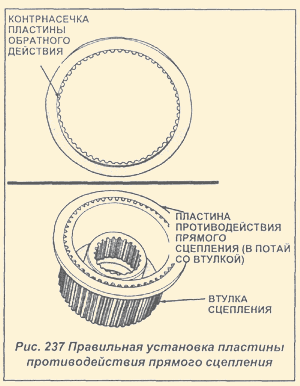

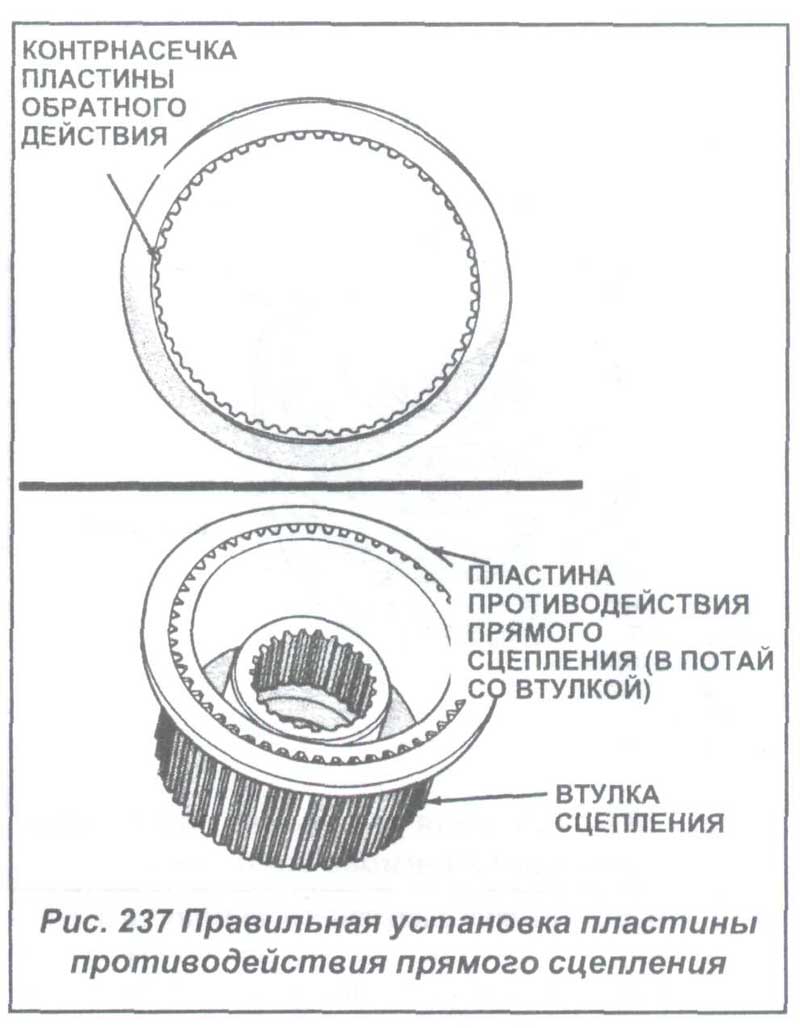

б) Установите пластину противодействия прямого сцепления сначала на втулку сцепления. Одна сторона пластины имеет торцевую зенковку. Эта сторона должна быть обращена назад. Шлицы на задней части втулки легко поднимаются. Торцевая зенковка пластины должны находиться поверх поднимающихся шлицев. Пластина устанавливается в потай с данным концом втулки (см.Рис.237).

в) Установите первый диск сцепления со стальной пластиной до полной установки всех дисков и пластин.

г) Установите пружинную пластину. Это последняя часть корзины сцепления. Данную пластину следует устанавливать закраинной частью обращенной вверх (см.Рис.238).
