Сборка блока ускоряющей передачи

Продолжение 3

19) Установите втулку сцепления и корзину сцепления на пружину прямого сцепления (см.Рис.239). Втулка при этом должна сесть на шлицы солнечной шестерни -УБЕДИТЕСЬ В ЭТОМ!

Внимание: Следующий этап сборки зубчатой передачи включает сжимание втулки и пружины прямого сцепления. Ввиду сильного давления пружины (около 830 фунтов), используйте специальное оборудование. Инструмент сжатия компрессор С-6227-1 и гидравлический пресс с ходом штемпеля не менее 15 см и с подвижным столом. При этом следует соблюдать правила личной безопасности.

20) Поставьте на втулку сцепления Компрессор С-6227-1.

21) Сожмите пружину и втулку сцепления достаточно для того, чтобы удержать втулку на месте.

22) Медленно сожмите пружину и втулку. При этом сжимать достаточно для того, чтобы освободить проточки для стопорного кольца корзины сцепления и втулки сцепления.

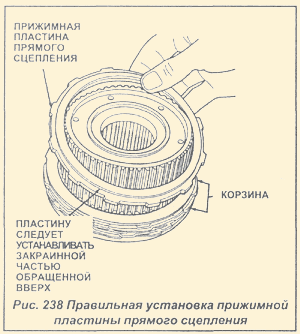

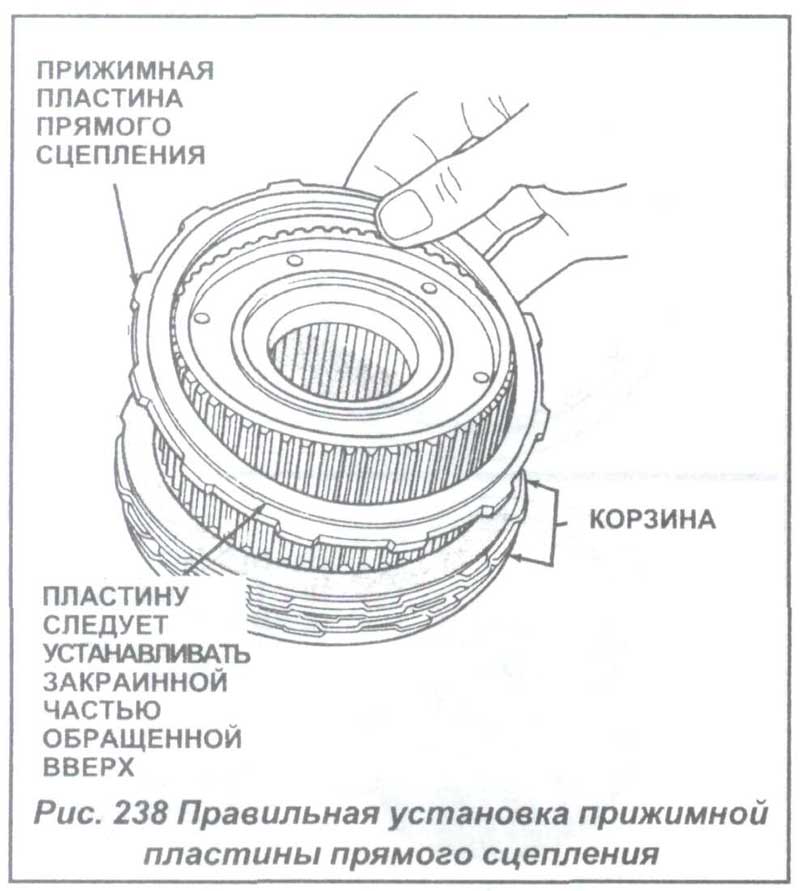

23) Отцентрируйте корзину сцепления на втулке и установите до полной посадки диски и пластины сцепления.

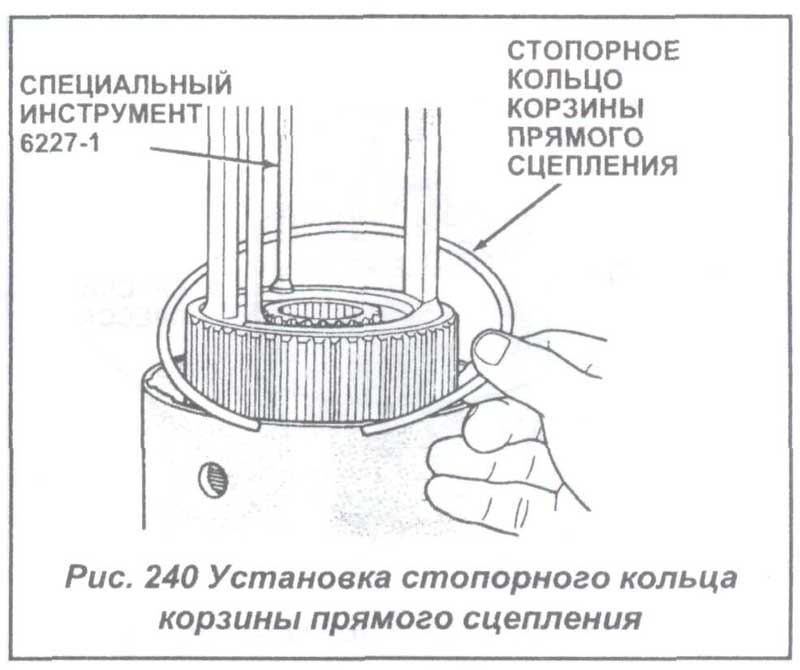

24) Установите стопорное кольцо, корзины прямого сцепления (см.Рис.240) до полной и плотной их посадки, в проточке барабана сцепления.

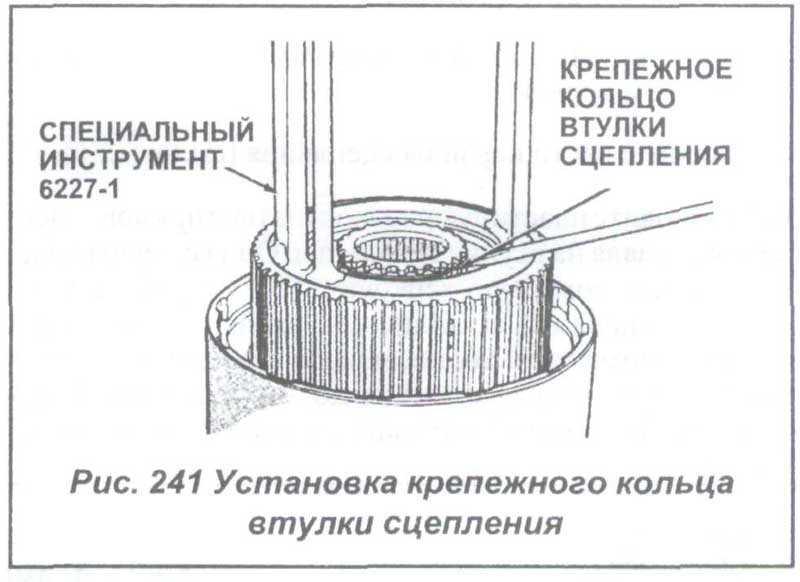

25) Установите в проточку солнечной передачи стопорное крепежное кольцо втулки сцепления (см.Рис.241).

26) Осторожно освободите штемпель пресса, удалите компрессорные инструменты и узел зубчатой передачи с пресса.
