Сборка сцепления ускоряющей передачи

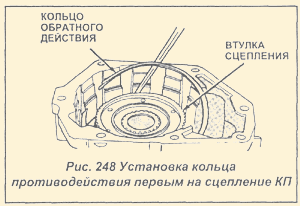

1) Установите кольцо противодействия первым на сцепление КП (см.Рис.248). Кольцо противодействия имеет концы с канавками.

 Кликните для увеличения

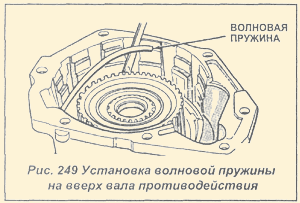

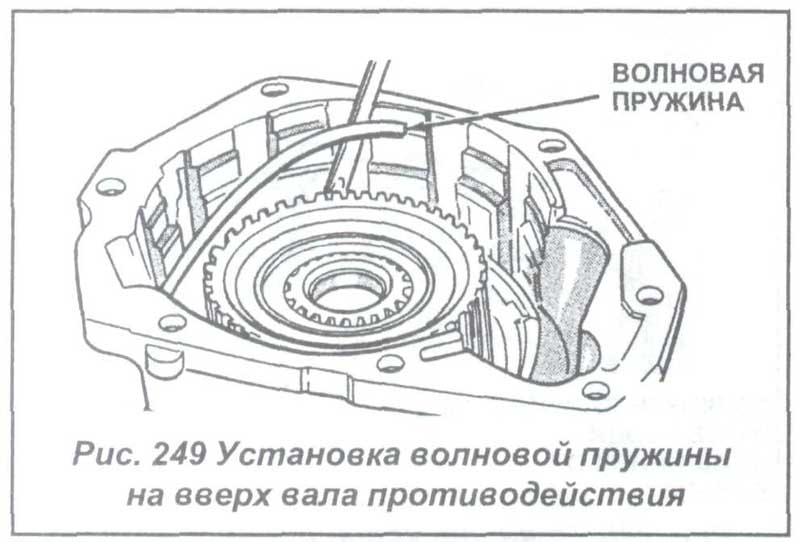

2) Установите волновую пружину на вверх кольца противодействия (см.Рис.249). Оба этих кольца устанавливаются в единую проточку. Используйте отвертку для установки обоих колец в проточку, при этом не допуская соединения концов этих колец друг с другом.

Кликните для увеличения

Данная КПП имеет 3 диска сцепления ускоряющей передачи и 2 пластины

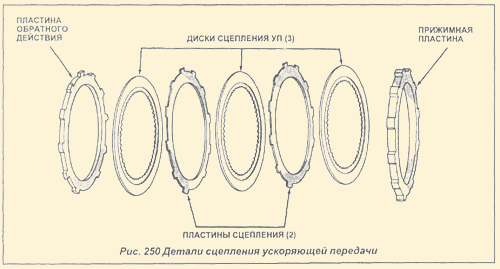

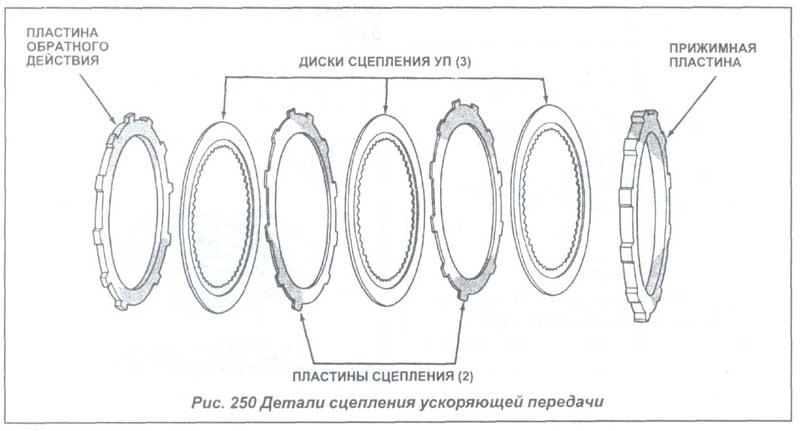

3) Соберите корзину сцепления УП (см.Рис.250).

Кликните для увеличения

4) Установите пластину противодействия сцепления УП.

5) Установите первый диск сцепления УП с первой пластиной сцепления вплоть до полной сборки всех диском и пластин.

6) Установите прижимную пластину корзины сцепления.

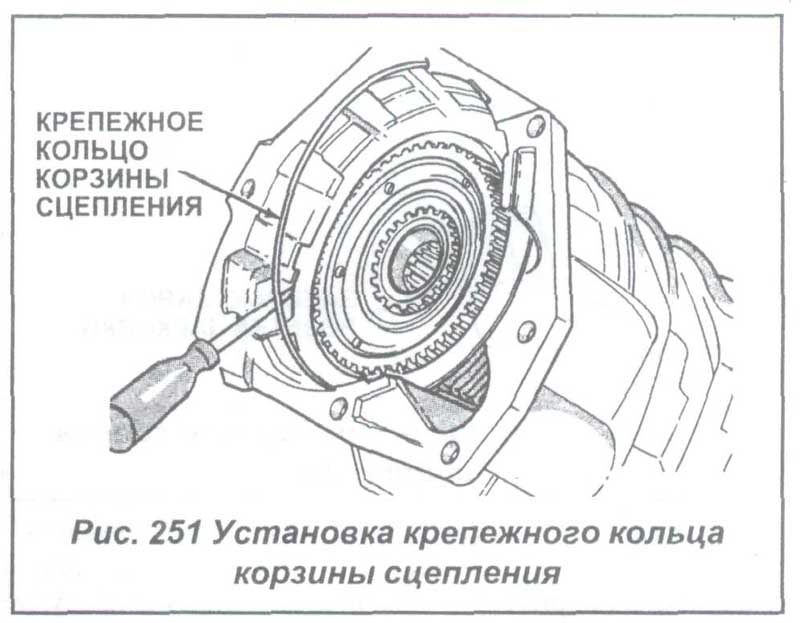

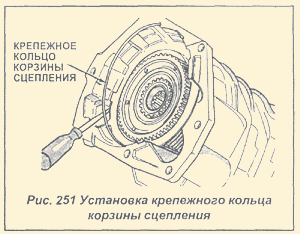

7) Установите крепежное кольцо корзины сцепления (см.Рис.251).

Кликните для увеличения

Подбор регулировочных шайб промежуточного вала

1) Поставьте блок в вертикальное положение. Установите его на бруски и верстак с соответствующим отверстием в нем. При этом блок должен быть обращен вверх для обеспечения доступа к прямому сцеплению. Это необходимо при проведении измерений.

2) Определите правильность толщины регулировочных шайб промежуточного вала:

а) Вставьте специальный инструмент 6312 через солнечную шестерню, планетарную шестерню и внутрь вспомогательной втулки в выводном валу. Инструмент должен опереться в закраину планетарной шестерни против фланца.

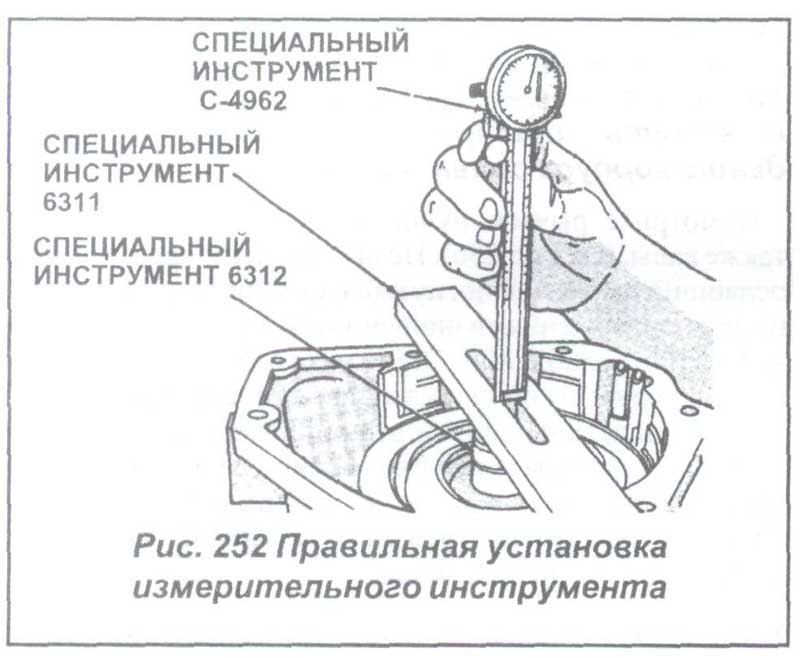

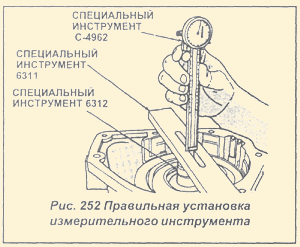

б) Установите Измерительный инструмент 6311 поперек лицевой стороны корпуса ускоряющей передачи (см.Рис.252). Установите кронциркуль С-4962 над измерительным инструментом.

в) Выдвиньте измерительную шкалу кронциркуля вниз прорези измерителя, пока шкала не достигнет конца измерительного инструмента центровки 6312. Закрепите шкалу. Выньте кронциркуль и замерьте полученное значение.

г) Подберите подходящую по толщине распорку свободного хода промежуточного вала в соответствии с полученным результатом замера и схемой толщин (см.Рис.253).

Кликните для увеличения

Измерение

Регулировочная шайба

0,7336 - 0,7505

0,158 - 0,159

0,7506 - 0,7675

0,175 - 0,176

0,7676 - 0,7835

0,193 - 0,194

0,7856 - 0,8011

0,211 - 0,212

Рис. 253 Данные измерений

д) Удалите измерительные инструменты и инструмент 6312.
