Подбор опорной пластины ускоряющей передачи

1) Поставьте блок УП в вертикальное положение. Установите его на бруски и верстак с соответствующим по размеру отверстием.

При этом блок должен быть обращен вверх для обеспечения доступа к втулке прямого сцепления. При этом необходимо избегать нагрузок на выводной вал и все внутренние части должны быть обращены назад для проведения всех измерений.

2) Определите правильность толщин опорной пластины поршня УП:

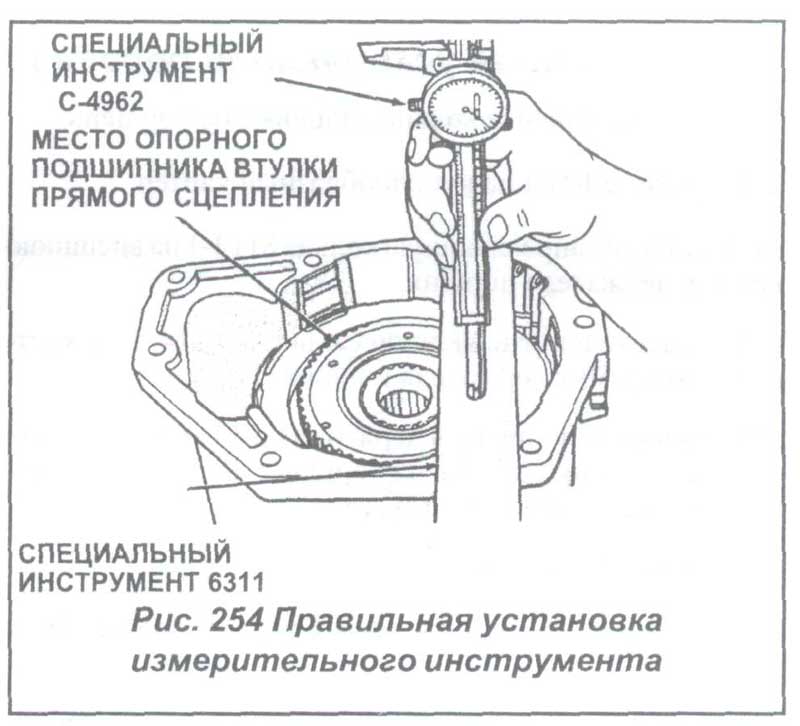

а) Поставьте Инструмент-Измеритель 6311 поперек лицевой стороны корпуса УП. Поставьте кронциркуль С-4962 поверх измерительного инструмента (см.Рис.254).

б) Измерьте расстояние до места установки опорного подшипника втулки сцепления на 4-х точках под углом 90 градусов, по отдельности. Затем сложите полученные цифровые данные и разделите результат на 4.

в) Подберите и установите соответствующую по толщине опорную пластину в соответствии со схемой на Рис.255.

3) Оставьте на месте установленный ранее Инструмент-измеритель 6227-2. Данный инструмент держит шлицы планетарной шестерни и втулки сцеплений совмещенными до установки блока УП на место.

4) На данном этапе сборки можно установить датчик скорости, но тем не менее его лучше не устанавливать до установки блока УП.

Рис. 255 Подбор по данным измерений опорной пластины
