      Jeep » Блокируемые дифференциалы » ARB »

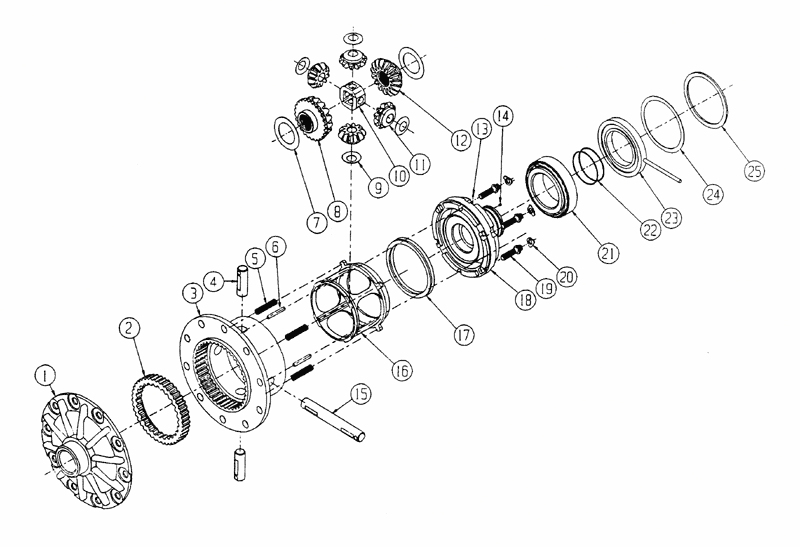

Номера деталей, составные части переднего дифференциала (модель RD31)

Кликните для увеличения

Номер на рисунке

Количество

Наименование

Номер детали

01

1

Flange Cap

021802

02

1

Clutch Gear

050501

03

1

Differential Case

011902

04

2

Short Cross Shaft

060304

05

4

Piston Spring

150102

06

3

Cross Shaft Retaining Pin

120401

07

2

Side Gear Thrust Washer

151005

08

1

Splined Side Gear

131001U

09

4

Pinion Thrust Washer

151105

10

1

Centre Spider Block

070501

11

4

Pinion

140501U

12

1

Side Gear

130901U

13

1

Steel Ball 2.5mm

160401

14

1

Cylinder Cap Grub Screw

200301

15

1

Long Cross Shaft

060104

16

1

Piston

040601

17

1

URing

160303

18

1

Cylinder Cap

030901

19

6

Cylinder Cap Retaining Bolt

200207

20

6

Tab Washer - M6

150402

21

1

Tapered Roller Bearing

160105

22

2

Seal Housing 0 Ring

160210

23

1

Seal Housing

080603

24

2

Shim - 0.030" (0.76mm)

150321

2

Shim - 0.010" (0.25mm)

150322

2

Shim-0.005" (0.13mm)

150323

2

Shim - 0.003" (0.08mm)

150324

25

1

Master Shim

150325



1

Bulkhead Fitting

170102

1

5mm Push-In Fitting (R1 5 1/8")

170201

1

Air Line (5mm Dia X 6m Long)

170301

1

1/8" X l/8"Nipple (A1 1/8" 1/8")

170501

1

Solenoid Valve

180103

10

Cable Tie

180301

1

Switch

180209

1

Front Actuator

180210

1

Warning Label

210101

1

Bumper Sticker

210102

1

Fitting Instructions

210231



Примечание. Подшипник (поз.21) - Timken LM102949/10. Такой же применяется в качестве подшипника передней ступицы автомобилей Тойота.

Аналоги:

90080-36067
H15005 JC, оригинальный код
LM102949/10 KOYO, точный аналог
LM102949/10 KOYO, точный аналог
MB932726 O.E., точный аналог
MB092749 O.E., точный аналог
90368-45087-77 O.E., точный аналог
90368-45087 O.E., точный аналог
